أنت تريد صندوقًا صغيرًا لا يزال يتصرف مثل صندوق حقيقي خادم حالة الكمبيوتر.
محركان، ودرجة حرارة مناسبة، وضوضاء منخفضة، وخدمة سهلة.
ليس طوباً صارخاً مختبئاً تحت المكتب.
هذا المزيج هو في الأساس ما يمثله محرك الأقراص الصغير المزدوج حالة ITX يعيش أو يموت عليها. ونظرًا لأن IStoneCase تقوم بتصنيع المعدات الأصلية/التصنيع حسب الطلب لمراكز البيانات وفرق الذكاء الاصطناعي ومختبرات الأبحاث ومزودي الخدمات المدارة (MSPs)، فإننا نرى نفس المشاكل مرارًا وتكرارًا: ميزانية حرارية سيئة، وكابلات فوضوية، وتخطيطات محركات الأقراص التي تحارب تدفق الهواء بدلاً من استخدامه.
تصميم علبة ITX ثنائية محرك الأقراص ITX والميزانية الحرارية
في العلبة الصغيرة لا يوجد هواء “إضافي”.
كل واط مهم.
أضف محركين وأنت
- رفع درجة الحرارة الأساسية داخل القشرة.
- سرقة مساحة التنفس من وحدة المعالجة المركزية والشرائح.
- ادفع منحنى المروحة لأعلى، بحيث يصبح ضجيج الخمول مزعجاً بسرعة.
لذا فإن السؤال الأول ليس “أين أقوم بتثبيت قفص محرك الأقراص”.”
إنه ما هي الميزانية الحرارية لهذه العقدة?
تم إنشاء الكثير من IStoneCase للشركات الصغيرة والمتوسطة والمكاتب الفرعية:
- مدخل واحد شفاف 80 مم أو 92 مم.
- مسار تدفق الهواء القصير من الأمام أو الجانب فوق محركات الأقراص، ثم عبر اللوح.
- إما أن تكون وحدة PSU FLEX PSU مدسوسة خارج الرياح الرئيسية، أو لبنة خارجية لتحرير المزيد من الحجم.
ليس لديك ممر ساخن وممر بارد في غرفة الاجتماعات. يجب على الهيكل نفسه أن يتحكم في الحرارة والضوضاء، وإلا ستصبح العقدة التي تعمل على مدار الساعة طوال أيام الأسبوع أعلى شيء صاخب في المكتب.
خيارات محرك الأقراص: 2.5 ″ مقابل 3.5″ في علبة ITX
قبل أن تجادل حول فتحات التهوية، قرر كومبو محرك الأقراص.
يحدد هذا الاختيار نقطة البداية للسعة والحرارة والاهتزاز.
مزيج محرك أقراص مزدوج في علبة ITX صغيرة
| مجموعة محرك الأقراص | الحرارة والضوضاء | الاستخدام النموذجي | ملاحظات من الميدان |
|---|---|---|---|
| 2 × 2 × 2.5 بوصة SSD | أروع، صامتة تقريباً | عقدة مختبر التطوير، شبكة NAS صامتة لسطح المكتب، وحدة تحكم الإشارات | رائع إذا كنت تهتم بالضوضاء أكثر من اهتمامك بالتيرابايت الخام |
| 1 × 3.5 بوصة HDD 3.5 بوصة + 1 × 2.5 بوصة SSD | حرارة متوسطة، وبعض الضوضاء | صندوق النسخ الاحتياطي الفرعي وذاكرة التخزين المؤقت المتطورة وخادم الملفات الخفيفة | يحتفظ محرك الأقراص الصلبة بالبيانات الباردة، بينما يقوم محرك الأقراص الثابتة SSD بتشغيل نظام التشغيل أو البيانات الساخنة |
| 2× 3.5 بوصة قرص صلب 3.5 بوصة | دافئة ومسموعة دائماً | مسجل فيديو رقمي لكاميرات المراقبة، مسجل فيديو رقمي أثقل من NAS، جامع سجلات | يحتاج إلى تدفق هواء صادق وتحكم جيد في الاهتزازات |
إذا كنت تريد محركات أقراص SSD مزدوجة هادئة وبسيطة في محرك أقراص SSD مدمج حالة ITX تعمل بشكل جيد للغاية.
إذا كنت بحاجة إلى المزيد من التخزين البارد، فإن المزيج “1× قرص صلب كبير + 1× قرص SSD” هو الحل الأمثل المعتاد.
بالنسبة للعديد من عملاء الشركات المصنعة للمعدات الأصلية، تقوم IStoneCase بشحن العلبة عارية مع وضع هذا الخيار الأوسط في الاعتبار. تتصرف العلبة مثل علبة كمبيوتر الخادم, ولكن يبقى صغيراً بما يكفي لوضعه تحت الشاشة أو على الرف.

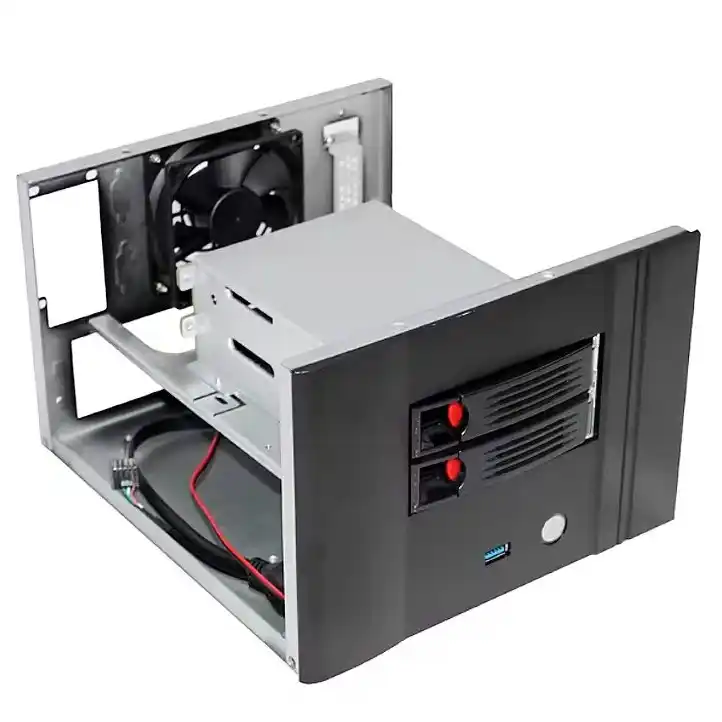

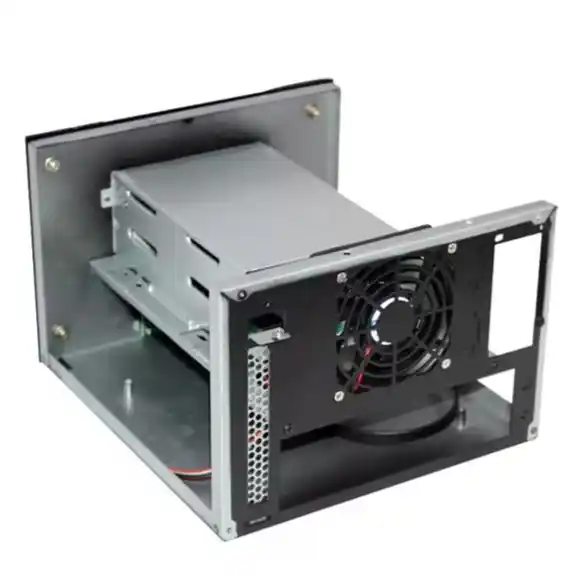

قفص محرك الأقراص ومسار تدفق الهواء وأرضية الضوضاء في خادم علبة الكمبيوتر
الآن الجزء المؤلم: قفص محرك الأقراص + تدفق الهواء.
يقوم التخطيط السيئ بأشياء مثل:
- تعليق قفص مقاس 3.5 بوصة أمام المروحة الوحيدة.
- تشغيل كابلات SATA وكابلات الطاقة عبر مسار السحب.
- ترك وحدة PSU تستهلك نفس الهواء البارد الذي يجب أن يذهب إلى محركات الأقراص.
وبمجرد حدوث ذلك، ترتفع درجات الحرارة وترتفع المراوح.
تتحول “عقدة الحافة الهادئة” إلى منفاخ أوراق صغير.
تصميم ITX مزدوج محرك مزدوج ITX أفضل:
- يضع محركات الأقراص على طول تدفق الهواء، وليس عبره.
- يحافظ على عرض المروحة مفتوحاً قدر الإمكان.
- يستخدم كبلات قصيرة ونقاط ربط حتى لا يحجب الكابل المروحة.
اختيارات التخطيط مقابل السعة / الحرارة / الضوضاء
| اختيار التصميم | تأثير السعة | التأثير الحراري | تأثير الضوضاء |
|---|---|---|---|
| قفص أمام مروحة السحب | يمكن إضافة 1 محرك أقراص آخر، ولكن ضيق | انسداد تدفق الهواء، بقعة ساخنة بالقرب من محركات الأقراص | يجب أن تدور المروحة بشكل أسرع، وأكثر أزيزاً |
| يقود على طول الجدار الجانبي في تدفق الهواء | لا يزال يسمح بمحركي أقراص 2 | تدفق الهواء فوق واجهات المحرك | انخفاض عدد دورات المروحة في الدقيقة وصوت أنعم |
| PSU فوق اللوحة الأم، وليس محركات الأقراص | لا يوجد تغيير في عدد محركات الأقراص | الحرارة ترتفع وتخرج، وليس من خلال حجرة القيادة | تقليل ضوضاء مروحة PSU بالقرب من الأذنين |
| توجيه نظيف للكابلات مع نقاط ربط نظيفة | لا توجد سعة إضافية | يقلل من إعادة الدوران والبقع الساخنة الدقيقة | اضطراب أقل، ومظهر ضوضاء أكثر سلاسة |
هذا هو نوع التفاصيل التي تخبزها IStoneCase في الهيكل المدمج لشركات الدمج.
عندما تقوم بنشر خمسين عقدة حافة، فأنت لا تريد أن يقوم كل مُثبِّت بإعادة اختراع مسار تدفق الهواء باستخدام أربطة سحاب.
حالات استخدام محرك الأقراص المزدوج ITX في العالم الحقيقي مع IStoneCase
لنتحدث عن الاستخدام الفعلي، وليس النظري فقط.
فيما يلي ثلاثة أنماط شائعة جدًا لمحرك الأقراص المزدوج مبنية على أغلفة IStoneCase الصغيرة.
العقدة الاحتياطية للمكتب الفرعي
السيناريو
- قرص واحد مقاس 3.5 بوصة للنسخ الاحتياطية الليلية.
- محرك أقراص SSD واحد 2.5 بوصة لنظام التشغيل والسجلات.
- يعيش الصندوق في خزانة منخفضة ومليئة بالغبار بجوار جهاز توجيه.
نقاط الألم:
- مساحة محدودة، لا يوجد رف مخصص.
- يقوم غير موظفي تكنولوجيا المعلومات في بعض الأحيان بنقل الصندوق أو فصله.
- تحتاجها لتعمل باردة مع الحد الأدنى من ضوضاء المروحة.
مدمجة خادم حالة الكمبيوتر من IStoneCase مع وحدة PSU FLEX ومأخذ 80 مم واضح يناسب هذا السيناريو جيدًا. تستقر محركات الأقراص في تدفق الهواء، وتظل درجات الحرارة تحت السيطرة، ويظل الهيكل يبدو “مناسبًا للمكتب”.”
نظام NAS الصامت لسطح المكتب الصامت أو وضع الحماية التطويري
هنا تنقلب الأولوية هنا.
السعة جميلة، ولكن الصمت أهم.
- محركا أقراص SSD مقاس 2.5 بوصة في مروحة مدعومة بمروحة حالة ITX أو تصميم الطوب الخارجي.
- وحدة معالجة مركزية منخفضة TDP، ربما بدون مروحة أو بمبرد برجي بطيء.
- يوضع الصندوق على مكتب المصمم أو بجوار شاشة المطور.
نظرًا لعدم وجود صدأ دوار وعدم وجود كتلة داخلية لوحدة PSU ATX، تنخفض أرضية الضوضاء. تنسى العديد من المعامل ببساطة تشغيل هذه الصناديق. بالنسبة لمجموعات التطوير والاختبار هذا مثالي: احتكاك منخفض، لا شكاوى.
عقدة الحافة للذكاء الاصطناعي أو التحليلات
الأخيرة: عقدة صغيرة، وظيفة ثقيلة.
- محركا أقراص: قرص SSD للنماذج والبيانات الساخنة، ومحرك أقراص صلبة أو قرص SSD ثانٍ للسجلات أو البيانات الباردة.
- بطاقة NIC إضافية أو مسرع منخفض المستوى.
- يتم تركيبها على رف في “خزانة حافة صغيرة”، وغالباً ما تكون بدون تبريد مناسب للغرفة.
هذا هو المكان الذي يتم فيه ربط حاوية ITX المقواة المربوطة بـ حالة خادم وحدة معالجة الرسومات أو استراتيجية أجهزة NAS منطقية. يمكن أن تحافظ IStoneCase على نفس لغة التصميم ومنطق تدفق الهواء عبر الخطوط، بحيث تفهم فرقك الميدانية على الفور من أين يدخل الهواء وأين يخرج.
من علبة ITX الصغيرة إلى علبة كمبيوتر رف الخادم وحالة الخادم ATX
معظم الأساطيل لا تتوقف عند صندوق واحد صغير.
تبدأ ببعض إنشاءات ITX، ثم ينمو المشروع:
- يحصل الموقع المركزي على علبة كمبيوتر كمبيوتر رف الخادم كومة.
- المكاتب الإقليمية إضافة وحدة 2U أو 3U علبة تركيب على حامل.
- يحتاج بعض العملاء إلى خزانة حائط مع علبة حائط لأنه لا توجد مساحة للأرضية حرفياً.
- تنتقل مجموعات التحليلات أو مجموعات التدريب إلى مجموعات كاملة حالة خادم atx أنظمة مزوّدة بمزيد من المراوح وحجرات المبادلة الساخنة.
الخبر السار: لا يزال التوازن الثلاثي نفسه يعمل.
- الطاقة الاستيعابية
- حدد عدد محركات الأقراص التي تحتاجها فعلاً لكل عقدة.
- اترك مساحة للكثافة المستقبلية بدلاً من ترك مساحة للكثافة المستقبلية بدلاً من زيادة الخلجان إلى الحد الأقصى في اليوم الأول.
- الحرارة
- ضع خريطة واضحة لمسارات السحب والعادم على كل هيكل.
- انتبه للميزانية الحرارية المشتركة بين وحدة المعالجة المركزية ووحدة معالجة الرسومات ووحدة PSU ومحركات الأقراص.
- الضوضاء
- بالنسبة للمكاتب، صمم للمكاتب بحيث تكون أرضية الضوضاء منخفضة في وضع الخمول.
- بالنسبة للرفوف، فكّر أكثر في منحنيات المروحة التي يمكن التنبؤ بها والاستبدال السهل.
لأن IStoneCase تصمم كل شيء من علبة كمبيوتر الخادم خطوط لأسفل إلى مضغوطة حالة ITX الأصداف، يمكنك الاحتفاظ بفلسفة تدفق هواء واحدة من عقد الحافة إلى الرفوف الكاملة. وهذا يسهل على شركاء خدمات تكنولوجيا المعلومات ومزودي قواعد البيانات وفرق البحث طرح أساطيل مختلطة دون سلوك غريب لمرة واحدة.
اختتام تصميم علبة ITX ثنائية المحرك ITX للاستخدام في العالم الحقيقي
لذا، فإن ITX ثنائي المحرك ليس سحراً. إنه مجرد توازن دقيق.
- اختر المزيج المناسب من محركات الأقراص مقاس 2.5″ و3.5″.
- قم بحماية مسار تدفق الهواء بدلاً من سده بأقفاص محرك الأقراص والكابلات.
- راقب الميزانية الحرارية وضوضاء الخمول، وليس فقط ذروة التحميل.
- صمم العقدة الصغيرة بحيث تتناسب مع نفس منطق العقدة الكبيرة علبة كمبيوتر كمبيوتر رف الخادم و حالة خادم atx عمليات النشر.
إذا كنت تريد شريكًا للهيكل يعيش بالفعل في هذا التوازن، فإن IStoneCase مصمم لهذا الغرض: جودة عالية علبة كمبيوتر الخادم, علبة تركيب على حامل, وأجهزة NAS والأجهزة المدمجة حالة ITX خطوط مع خيارات تصنيع المعدات الأصلية/التصنيع حسب الطلب للمشترين بكميات كبيرة.
