Sie müssen mit Festplatten hantieren, Lanes füttern und haben keine Zeit für eine fehlerhafte Verkabelung. Dieser Artikel verwandelt das chaotische Puzzle “NAS-Gehäuse + HBA + Expander” in eine straffe, einsatzbereite Checkliste. Er ist gesprächig, ein wenig krakelig und konzentriert sich darauf, was im Rack tatsächlich kaputt geht oder fliegt.
TL;DR: Passen Sie das Protokoll von Ende zu Ende an, kennen Sie den Typ Ihrer Backplane, verwenden Sie kein Multipath-SATA, dimensionieren Sie die Uplinks und nicht nur die Buchten, und halten Sie den HBA kühl. Im Zweifelsfall sollten Sie sich für SAS3 und den IT-Modus entscheiden.
SAS3 HBA (LSI/Broadcom 9300/9305/9400) gegenüber SAS2
Wählen Sie einen HBA, der nicht vom ersten Tag an zu Engpässen führen wird. SAS3-Karten (12 Gbit/s), z. B. die 9300/9305/9400-Familie, funktionieren gut mit modernen Backplanes und Erweiterungen. SAS2 funktioniert zwar, aber es ist älter, langsamer und verzeiht weniger, wenn Sie Expander stapeln oder SATA-SSD/HDD mischen. Wenn Sie ZFS verwenden, flashen Sie die Karte auf IT-Modus und lassen Sie das Dateisystem rohe Laufwerke sehen. Einfach, stabil, vorhersehbar.
Warum ist das wichtig? Denn nicht übereinstimmende Protokolle führen zu seltsamen Verbindungsabbrüchen und mysteriösen Zeitüberschreitungen. Außerdem wird Ihr zukünftiges Ich weitere Laufwerke hinzufügen. Das passiert immer.
Backplane “EL1 vs. EL2” und SATA vs. SAS-Laufwerke
EL1 = Expander-Backplane mit einem Anschluss. EL2 = mit zwei Anschlüssen. SAS-Laufwerke können Dual-Path verwenden (für HA / MPIO). SATA kann nicht in diesem Zusammenhang Dual-Path verwenden. Betreiben Sie also nicht zwei Uplinks zu derselben SATA-Gruppe und erwarten Sie eine magische Bandbreite. Sie werden Fehler bekommen, keinen zusätzlichen Durchsatz. Verbinden Sie mit SATA eine sauberen Pfad und halten Sie ihn langweilig. Mit SAS-Festplatten mit zwei Anschlüssen und EL2-Backplanes können Sie sich mit Multi-Pathing richtig austoben.
SAS-Expander (Intel-Klasse, HP-Klasse): wenn es hilft, wenn es schadet
Expander sind großartig für die Dichte: viele Schächte, weniger HBA-Anschlüsse. Aber jeder Expander fügt einen Hop hinzu, und Ihr Uplink-Lanes sind die eigentliche Obergrenze. Wenn Ihr Array stark ausgelastet ist - Scrubs, Resilver, mandantenübergreifende Lesevorgänge - stellen Sie sicher, dass jeder Expander über genügend Uplink-Bandbreite zurück zum HBA verfügt. Andernfalls haben Sie einen Stau mit hübschen LEDs verursacht.
Faustformel: Uplinks mit Schächten skalieren. Mehr Festplatten ⇒ mehr Uplinks (wo die Backplane dies unterstützt), nicht nur mehr Caddies.
SFF-8087 / SFF-8643 / SFF-8654 (SlimSAS): passend zur Kabelanlage
Der Anschluss der Buchstabensuppe ist wichtig.
- SFF-8087Klassisches internes Mini-SAS (SAS2-Ära).
- SFF-8643mini-SAS HD (SAS3).
- SFF-8654 (SlimSAS): neueres Kompaktgerät, das auch bei 24G-Getrieben eingesetzt wird.
Verwenden Sie die rechts Kabel oder richtige Fan-out-Kabelbäume. Erzwingen Sie keine Adapter mit unbekannten Marken; Signalintegrität ist kein Gefühl, sondern Physik. Halten Sie die Strecken kurz, verriegeln Sie die Stecker, testen Sie unter Last.
Bandbreite, Uplinks und Überzeichnung
Ein Regal mit 24 Einschüben und einem x4-Uplink wird durch Scrubs, Backups und VM-Boots überlastet. Verteilen Sie Einschübe auf mehrere Upstream-Ports, wenn die Backplane dies zulässt. Achten Sie auf Ihre Überzeichnungsquote (wie viele Downstream-Lanes sich einen Upstream teilen). Wenn Sie keine Uplinks hinzufügen können, staffeln Sie die Arbeitslasten oder begrenzen Sie die Gleichzeitigkeit des Wiederaufbaus.
ZFS/TrueNAS, IT-Modus und Treiberhinweise (mpt3sas)
HBAs ausführen in IT-Modus so dass ZFS/TrueNAS die Festplatten direkt verwalten kann (kein RAID-BIOS-Wirrwarr). Unter Linux kann das mpt3sas Treiber unterstützt die meisten SAS3-HBAs. Halten Sie Betriebssystem und HBA-Firmware auf dem neuesten Stand. Ältere SAS2-Karten funktionieren, aber die Treiberunterstützung und Macken treten bei gemischter SATA/SAS-Last schneller auf.
Kühlung und Strom: die langweiligen Dinge, die Sie retten
HBAs und Expander geben Wärme ab. Geben Sie ihnen eine Vorder-zu-Rückseite Lufttunnel, nicht eine warme Brise. Fügen Sie eine kleine Hochdrucklüfterwand hinzu, wenn Ihr Gehäuse vollgestopft ist. Sichern Sie die Stromversorgung der Erweiterungsmodule (Molex oder Slot-Strom), und vermeiden Sie Daisy-Chain-Splitter, die beim Hochfahren durchhängen. Zuerst das Wärmebudget, dann die schöne Verkabelung.
Kompatibilitäts-Checkliste (Druck-me-Tabelle)
| Artikel | Was Sie überprüfen | Gutes Zeichen | Anmerkungen |
|---|---|---|---|
| HBA-Generation und -Modus | Kartenmodell, Firmware, IT vs. IR | SAS3 (9300/9305/9400) in IT-Modus | Vermeiden Sie es, RAID-BIOS mit ZFS zu vermischen. |
| Backplane-Typ | Kennzeichnung EL1 / EL2 oder manuell | EL1 für SATA Single-Path; EL2 für SAS Dual-Path | Verwenden Sie kein Dual-Path-SATA, sonst jagen Sie Geister. |
| Expander Präsenz | Modell auf Backplane oder separater Platine | Bekannter SAS2/3-Expander mit aktueller FW | Mehr Buchten? Fügen Sie Uplinks hinzu, nicht nur Caddies. |
| Uplink-Anzahl und Geschwindigkeit | # x4 Links von Backplane/Expander zu HBA | ≥2 Uplinks für 16-24 Buchten mit hoher Arbeitslast | Reduzieren Sie die Überzeichnung während der OPs. |
| Kabel und Stecker | SFF-8087 / 8643 / 8654 passend | Richtig spezifizierte Kabel, kurze Strecken | Beide Enden beschriften; unter Last prüfen. |
| Mischung aus SATA und SAS | Plattentypen pro Gruppe | SATA-Gruppen einpfadig halten | Verwenden Sie SAS Dual-Port, wenn Sie MPIO benötigen. |
| OS & Treiber | Kernel + mpt3sas / Hinweise zur Plattform | Aktuelle OS/HBA FW, bekannt gute Paarungen | Pin-Versionen in prod. |
| Kühlung und Strom | Luftstrom über HBA/Expander, stabile Leistung | Durchfluss von vorne nach hinten, keine Hot Pockets | Binden Sie die Kabel fest; vermeiden Sie ein Durchhängen beim Hochschleudern. |
Drei kurze Szenarien (reale Atmosphäre)

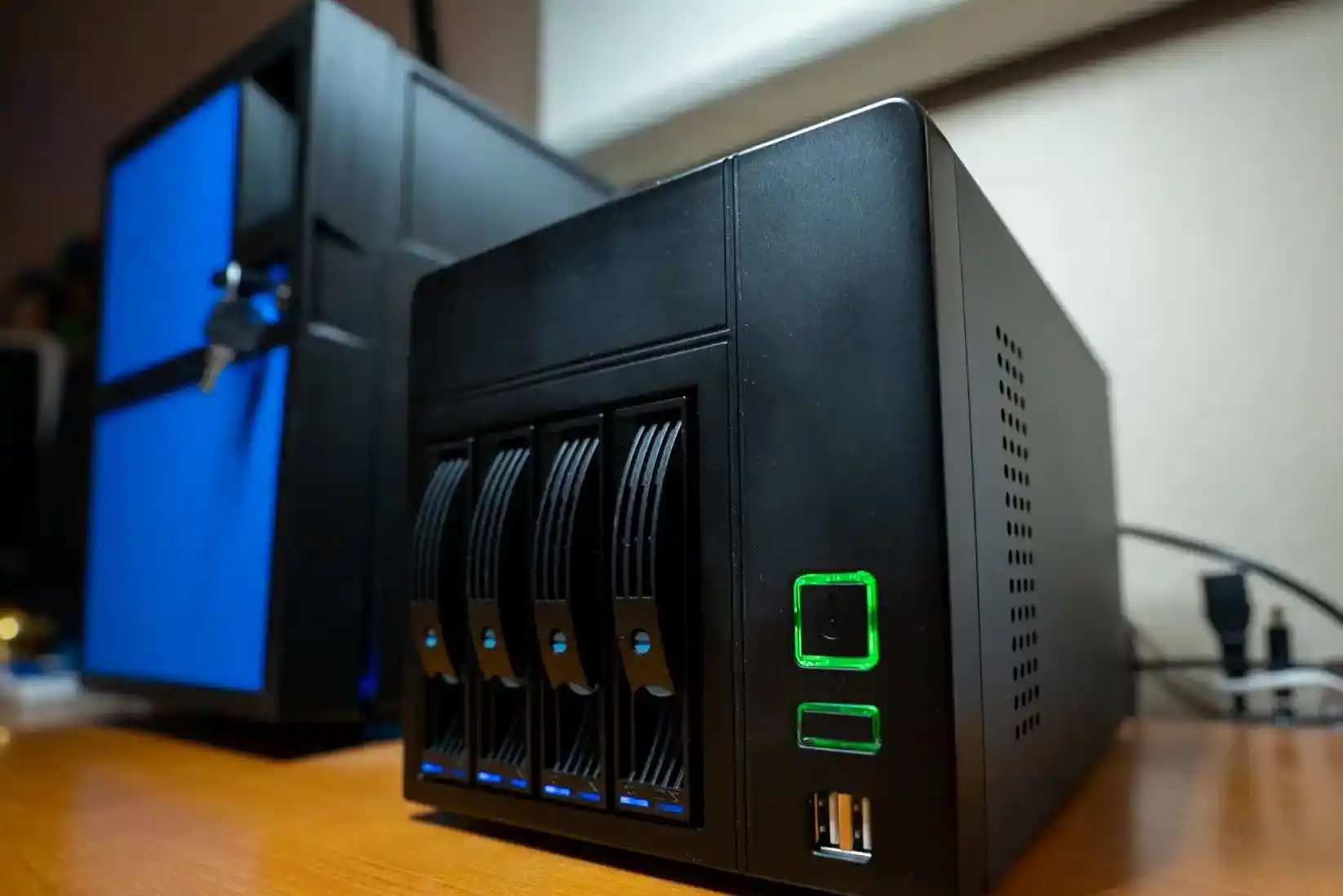

Kleines Heimlabor, 8-Bay NAS (ruhiges Nebenbüro)

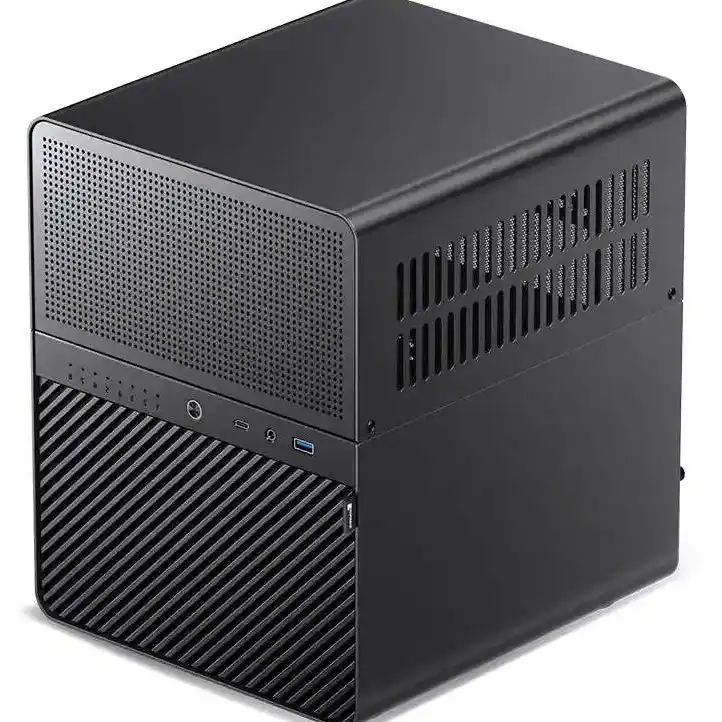

Sie wählen eine ITX-Karte sowie ein kompaktes Gehäuse. Ein SAS3-HBA im IT-Modus. Eine EL1-Backplane, ein Uplink, SATA-HDD-Mix. Einfach halten, kühl halten. Wenn Sie eine aufgeräumte Stellfläche, ein kompaktes ITX-Gehäuse funktioniert hervorragend und lässt immer noch Platz für einen Low-Profile-HBA.
SMB-Dateiserver, 24 Einschübe, gemischte HDD + ein paar SATA-SSD-Cache
Hier wird ein Rackmount ist die vernünftigste Wahl. Entscheiden Sie sich für eine EL2-Backplane, auch wenn Sie noch nicht auf Dual-Path setzen; sie ist mit SAS-Laufwerken zukunftssicher. hinzufügen zwei Uplinks vom Expander zum HBA. Ordnen Sie Ihre Vdevs pro Backplane-Port zu, um die Last zu verteilen. Eine solide server rack pc gehäuse (4U) mit einer Lüfterwand hält den HBA und den Expander bei Laune.
Medien- und VM-Labor, häufiges Lesen, häufiges Scheuern
Sie wollen einen vorhersehbaren Durchsatz, kein Feuerwerk. Verwenden Sie einen SAS3-HBA, überprüfen Sie die Backplane-Lanes und teilen Sie Pools auf zwei Uplinks. Wenn Sie mehr Platz für den Luftstrom und zusätzliche Steckplätze benötigen, ist ein geräumiges 4U-Server-Gehäuse ist allemal besser als ein beengtes Fahrgestell mit geringer Tiefe.
Wo IStoneCase passt (und warum es Ihnen Zyklen spart)
Sie brauchen nicht nur Boxen. Sie brauchen Boxen, die für Fahrspuren, Luftstrom und echte Wartung gebaut sind. IStoneCase ist genau dort positioniert.OEM/ODM Arbeit, schnelle Tweaks und hochvolumige Builds für Rechenzentren, Algorithmus-Teams, MSPs und Bauherren, die Ausfallzeiten hassen. Wenn Sie auf der Suche nach einem Server-PC-Gehäuse mit der richtigen Platzierung von Lüftern, vorverlegter Backplane-Verkabelung und Platz für HBAs und Schienen, beginnen Sie hier:
- GPU-Server-Gehäuse - für AI/HPC-Knoten, die dennoch Tier-2/3-Speicher in der Nähe benötigen.
- Server-Gehäuse - universell einsetzbar, ATX/E-ATX-Layouts, Hot-Swap-Fronten.
- Rackmount-Gehäuse - Ihr Klassiker Computergehäuse Server im Rack, kabelfreundlich.
- NAS-Gehäuse - saubere Buchten, vernünftiger Luftstrom, HBA-Raum.
- ITX-Gehäuse - klein, aber nicht fadenscheinig.
- Fahrgestellführungsschiene - Lassen Sie keine Schienen aus; Betriebsfähigkeit ist Betriebszeit.
- Servergehäuse OEM/ODM - Sie bringen die Spezifikationen, sie bringen Zeichnungen, Prototypen und Serien.
SEO-Köpfe: Dies entspricht auch den Begriffen, nach denen die Leute tatsächlich suchen.server rack pc gehäuse, Server-PC-Gehäuse, Computergehäuse Server, atx-Server-Gehäuse-ohne Füllung und Hype. Wir halten es natürlich.
Bauen Sie Notizen, die Sie stehlen können
- Starten Sie SAS3 Ende-zu-Ende. Backplanes und Expander verhalten sich besser, und Sie müssen später nicht umlackieren.
- Behandeln Sie Uplinks wie Gold. Fügen Sie sie frühzeitig hinzu. Die Überzeichnung ist nicht kostenlos.
- SATA = Single-Path. SAS = Zweipfad. Wenn man das verwechselt, kommt es zu “Warum verschwindet meine SSD, lol?”-Momenten.
- Halten Sie die Senke des HBA im Luftstrom. Wenn sich die Karte an einem toten Punkt befindet, fügen Sie einen gerichteten Lüfter hinzu. Winzige Reparatur, großer Gewinn.
- Kabel beschriften. In Zukunft hast du keine Zeit mehr, in einem heißen Gang zu tasten.
- Test unter Stress. Scrub, Resilver, rsync-Stürme. Wenn er das übersteht, ist er wahrscheinlich in Ordnung.
Mini-FAQ
Kann ich zwei Kabel von einer SATA-Backplane-Gruppe zu einem HBA verbinden, um die Geschwindigkeit zu erhöhen?
Nein, das stimmt nicht. So funktioniert das nicht. Sie werden wahrscheinlich Fehler sehen, keine Bandbreite.
Brauche ich Expander?
Nur wenn die Anzahl der Anschlüsse im Vergleich zu den Buchten es erfordert. Wenn Sie das tun, achten Sie auf die Uplinks.
Passt ein ATX-Board problemlos in ein 4U?
Im Allgemeinen ja. Prüfen Sie einfach das Abstandsmuster und den Abstand der PCIe-Steckplätze in einem geeigneten atx-Server-Gehäuse.
Kann ich da einfach NVMe reinwerfen?
Eine andere Geschichte (U.2/U.3, PCIe-Switch, JBOF). Für diese Checkliste sind wir im SAS/SATA-Land.
