Wenn man die GPUs eng packt, steigt die Hitze schnell an. Die Luft muss echte Arbeit leisten - genug Volumen bewegen und durch den Widerstand drücken. Nachfolgend finden Sie eine praktische Anleitung: kurze Berechnungen, Grundlagen des statischen Drucks, Gangstrategie und wie man sie auf eine server rack pc gehäuse die Sie tatsächlich kaufen oder anpassen können.

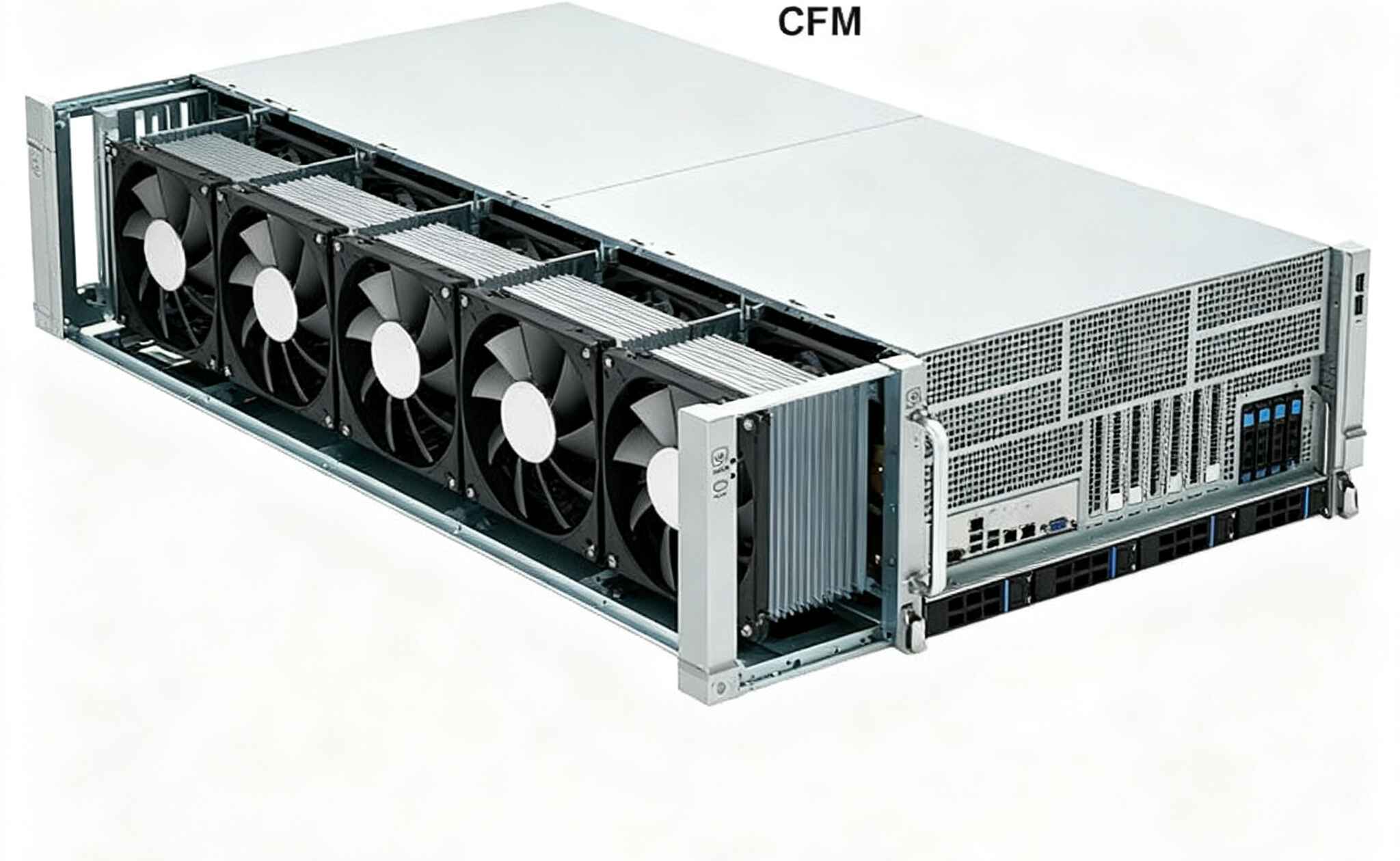

CFM-Berechnung für dichte GPU-Server
Beginnen Sie bei der Dimensionierung des Luftstroms mit der Last, nicht mit den Schwingungen. Rechnen Sie Watt in BTU/Std. um und lösen Sie dann die Frage nach CFM.
Kerngleichungen
- Wärme:
BTU/hr ≈ Watt × 3.412 - Luftstrom:
CFM = BTU/hr ÷ (1,08 × ΔT°F)
Wählen Sie eine realistische ΔT Haushalt (Luft steigt durch das Gehäuse). 20-30°F sind bei hoher Packungsdichte üblich.
CFM = Q/(1,08×ΔT) (BTU/hr und Watt)
Eine einzelne 700-W-GPU ≈ 2.388 BTU/Std.
- Bei ΔT=20°F → ~110 CFM pro GPU
- Bei ΔT=30°F → ~74 CFM pro GPU
Jetzt stapeln Sie Ihr Gehäuse: GPUs + CPUs + VRMs + Speicher + Laufwerke + PSU-Verluste. Vergessen Sie nicht die PSU-Konvertierung - es ist keine kostenlose Wärme.

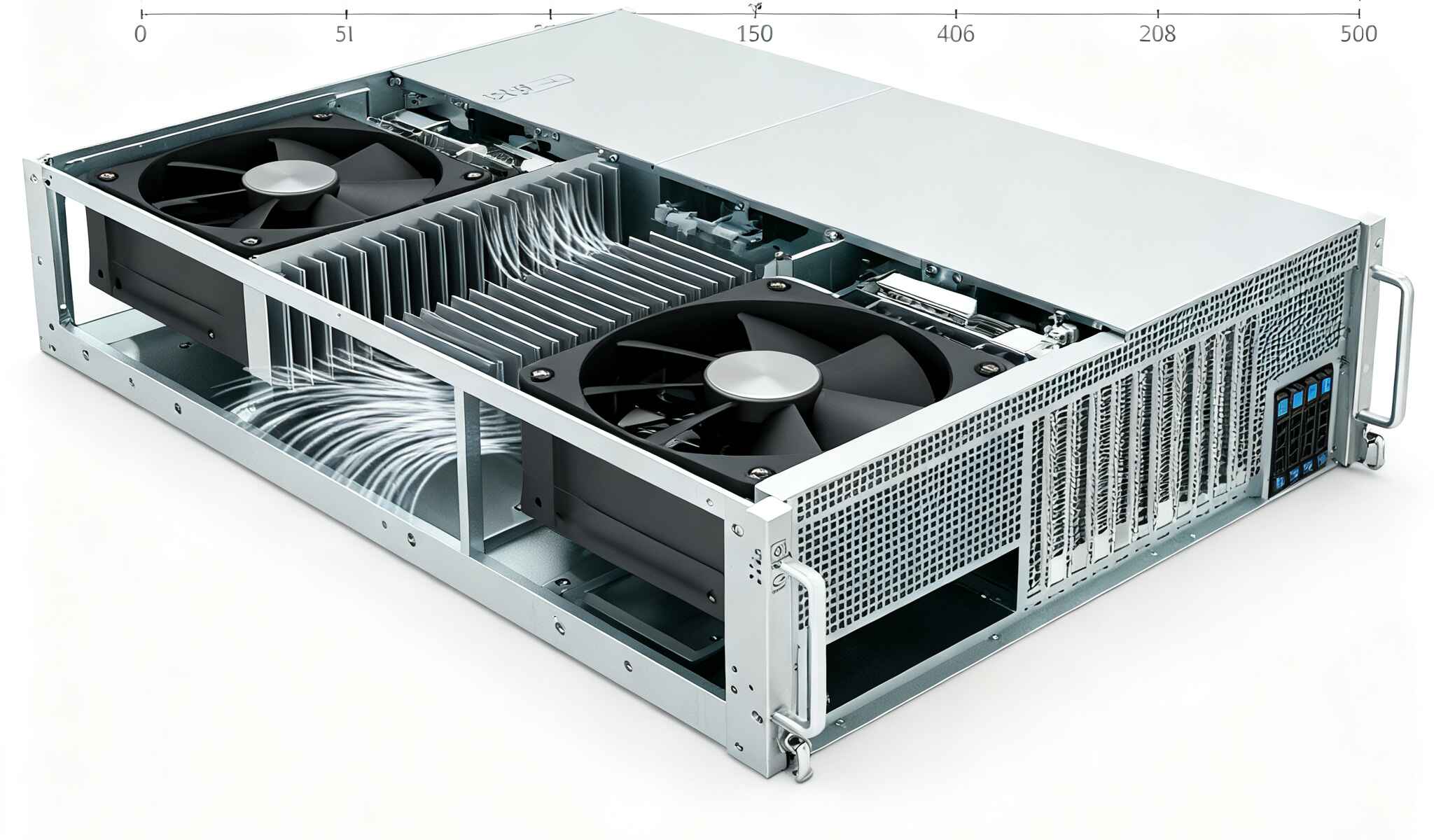

Statischer Druck des Ventilators und Systemimpedanz (inH₂O / Pa)
CFM gibt an, "wie viel Luft". Statischer Druck (inH₂O/Pa) sagt Ihnen: "Können Ihre Lüfter das Wasser tatsächlich durch die Lamellen, Filter und Abdeckungen drücken?"
- Jedes Gitter, jeder Kühlkörper, jeder Staubfilter, jedes Ablenkblech und jedes Kabelbündel fügt Druckabfall.
- Ihre Fans haben eine Fächerkurve. Ihr Fahrgestell hat eine Anlagenkennlinie. Der Schnittpunkt ist Ihr eigentlicher Arbeitspunkt.
- Dichte Lamellenstapel und lange Front-to-Back-Tunnel erfordern Hoch-SP-Ventilatoren (Server-Qualität 40-80 mm).
Wenn Sie nur auf die CFM auf dem Datenblatt achten, aber den Druck ignorieren, werden Sie die Lüfter schreien hören und die Temperaturen steigen trotzdem. Habe ich schon erlebt, macht keinen Spaß.
Eingrenzung von Warm-/Kaltgängen und ΔT-Budget
Ihr ΔT-Budget geht von einem sauberen Fluss aus: kalt rein, heiß raus, kein Remix. Verwenden Sie die langweiligen, aber goldenen Regeln:
- Luftstrom nur von vorne nach hinten.
- Vorlauf im kalten Gang, Rücklauf im warmen Gang.
- Abdeckplatten in leeren U.
- Bürstenstreifen, Schaumstoff und Kabeldurchführungen zur Vermeidung von Bypass.
- Messen Sie die CFM der Fliesen am Boden, wenn Sie einen Doppelboden haben.
- Halten Sie "Twinax-Spaghetti" aus dem Einlass heraus; sie sind eine heimtückische Druckwand.
Wenn man den Weg nicht abdichtet, verbrennt man ΔT bei der Rückführung und die Rechnung stimmt nicht mehr mit der Realität überein.
Praktische Szenarien für den Aufbau von Computergehäusen und Servern
- 8×GPU-Trainingsknoten (6U): Hohe Last, langer Windkanal, benötigt Hoch-SP-Lüfter und dichte Abdeckungen. Akzeptieren Sie ein etwas höheres ΔT, um die Anzahl der Lüfter in Grenzen zu halten.
- Gemischte CPU/GPU-Analytik (5U): Kühlkörper mit mittlerer Tiefe, mäßige Filter; SP und CFM ausbalancieren, Turbulenzen im Laufwerksschacht beachten.
- Edge Inference Box (4U): Kürzerer Weg, weniger Hindernisse; immer noch nur von vorne nach hinten, beobachten Sie, wie Staubfilter den Druckabfall erhöhen, wenn sie beladen werden.
Auswahl an Gehäusen: 4U GPU Server Gehäuse, 5U GPU Server Gehäuse, 6U GPU Server Gehäuse
Wählen Sie zuerst die Umhüllung, dann den Luftstromweg und die Lüfterwand.
GPU-Server-Gehäuse
Beginnen Sie hier für allgemeine Optionen und SKUs. Siehe den Katalog: GPU-Server-Gehäuse. Es ist eine solide Nabe, wenn Sie eine Server-PC-Gehäuse Aufstellung, bevor Sie die Kühlung spezifizieren.
4U GPU Server-Gehäuse
Hervorragend geeignet für Randregale und ruhigere Räume; kürzerer Kanal, einfachere Wartung, aber der Einlassbereich ist entscheidend. Siehe 4U GPU Server-Gehäuse für Ventilator-Wand-Anordnungen und Filterauswahl.
5U GPU Server-Gehäuse
Ein guter Mittelweg, wenn sich 4U eng und 6U schwer anfühlen. Tiefere Abdeckungen, mehr Lüftersteckplätze. durchsuchen 5U GPU Server-Gehäuse.
6U GPU Server-Gehäuse
Für dichte Ausbildungsknoten, bei denen lange Kühlkörperstapel Druckspielraum benötigen. Siehe 6U GPU Server-Gehäuse.
ISC GPU-Server-Gehäuse WS04A2
Eine 4U-Plattform, die auf Front-to-Back-Flow und Wartungsfreundlichkeit abgestimmt ist. Gut geeignet für gemischte GPU + Speicher, wenn Sie auch auf die Akustik achten. Details: ISC GPU-Server-Gehäuse WS04A2.
ISC GPU-Server-GehäuseWS06A
6U-Arbeitspferd für hohe SP-Lüfterwände, tiefe Abdeckungen und bessere Kabelfreiheit. Siehe ISC GPU-Server-GehäuseWS06A.
Schnellzahlentabelle (nur Faustformel)
Verwenden Sie diesen Wert als Richtwert; stimmen Sie ihn mit Ihrer genauen Stückliste, den Rippen und Filtern ab.
| Komponentensatz | Leistung (W) | BTU/hr (≈W×3.412) | CFM @ ΔT=20°F | CFM @ ΔT=30°F |
|---|---|---|---|---|
| 1× GPU (700 W) | 700 | 2,388 | ~110 | ~74 |
| 4× GPU-Rig | 2,800 | 9,551 | ~442 | ~295 |
| 8× GPU-Rig + CPUs usw. (~4.500 W insgesamt) | 4,500 | 15,354 | ~710 | ~474 |
| 8× GPU schwer (~6.500 W insgesamt) | 6,500 | 22,178 | ~1,026 | ~684 |
Wenn Ihre Filter verstopfen, steigt der effektive ΔP-Wert und der Betriebspunkt rutscht ab - die "~710 CFM" werden also möglicherweise nicht erreicht, es sei denn, die Ventilatorkurve kann sie halten.
Gehäusegröße vs. Luftstromweg vs. Zeitpunkt der Auswahl
| Größe des Fahrgestells | Merkmale des Luftwegs | Fan-Strategie | Wenn es leuchtet |
|---|---|---|---|
| 4U | Kürzere Rohrleitung, geringere Impedanz | Hoch-SP 80 mm oder dichte 60 mm Wand | Kante/Ast, mäßig staubig bei Wartungszyklen |
| 5U | Zusätzlicher Platz in der Ummantelung, sauberere Kabelkanäle | Gemischte Ventilatoren; bessere Schallwandgeometrie | Gemischte CPU/GPU, Speicherschächte, einfache Wartung |
| 6U | Langer Tunnel, beste Ummantelungsmöglichkeiten | High-SP + Redundanz, Hot-Swap-Einschübe | 8×GPU-Training, Räume mit hoher Eintrittstemperatur |
IStoneCase OEM/ODM - Anpassung Server-Gehäuse Service
Die Realität ist chaotisch: unterschiedliche Kühlkörper, nicht standardisierte Netzteile, Frontfilter, seltsame Kabelführung, GPU-Kits von anderen Herstellern. Hier helfen OEM/ODM.
- Leitbleche und Abdeckungen: Richten Sie den Strom direkt durch die heißesten Lamellen.
- Anpassung der Ventilatorkurve: Wir wählen eine Fächerwand, die den Arbeitspunkt innerhalb des effizienten Bereichs hält.
- Filterstrategie: Herausnehmbare, von vorne zu bedienende Filter mit einem über die Last modellierten Druckanstieg.
- Kabelhygiene: Halten Sie das Twinax-Volumen aus dem Einlass heraus; verlegen Sie es über, nicht durch das Plenum.
- Gebrauchstauglichkeit: Hot-Swap-Lüftereinschübe, werkzeuglose Führungen, weniger "Oh nein"-Momente um 2 Uhr morgens.
Erkunden Sie Anpassung Server-Chassis-Dienst für Einzel- und Großeinkäufe. Wenn Sie eine Computergehäuse Server für ein seltsames Rack oder Luftstromprofil abgestimmt, können wir das tun. Und ja, Batch-Großhandel und Branding sind in Ordnung.
Installations-Checkliste für den Einsatz von Server-Rack-PC-Gehäusen
- Überprüfung des ΔT-Ziels: Legen Sie eine Zahl fest und halten Sie sich während des Aufziehens daran.
- Grundlegende Thermik: Protokollieren Sie die Einlass- und Auslasstemperaturen, die Lüfterdrehzahl und die GPU-Hotspots im Leerlauf und im Betrieb.
- Versiegeln: Abdeckplatten, Bürstenstreifen, Schaumstoff - alles, was den Bypass blockiert.
- Kachel-Luftstrom: Wenn Sie einen Doppelboden haben, messen Sie die CFM-Zufuhr. Raten Sie nicht.
- Lärm vs. Kühlung: Lüfterleistung ~ RPM³; kleine Drehzahlsenkungen können viel einsparen, lassen aber den Luftstrom nicht verhungern.
- Staubplan: Filter erhöhen den Druck; planen Sie Reinigungszyklen.
- Kabelplan: Keine Kabelvorhänge über der Ansaugung. Mach den Reißverschluss zu, als ob du es ernst meinst.
- Redundanz: N+1 Lüftereinschübe, LED-Fehler, Schnellzuggriffe.
Wo das Gehäuse auf die Mathematik trifft (und warum IStoneCase wichtig ist)
IStoneCase baut GPU-Server-GehäuseRackmount- und Wallmount-Gehäuse, NAS und ATX-Server-Gehäuse Optionen für Leute, die Leistung brauchen und Haltbarkeit. Wenn Sie Luftstromzahlen auf Metall abbilden wollen, beginnen Sie hier:
- Startseite für Katalog und Kontakt: IStoneCase - Skim-Modelle, dann über den Luftstrom.
- Vollständige GPU-Auswahl: GPU-Server-Gehäuse - eine gute Grundlage, wenn in Ihrer Spezifikation steht "Server-PC-Gehäuse erforderlich."
- Brauchen Sie ein schnelles 4U/5U/6U? Siehe die entsprechenden Seiten oben; sie passen in die meisten Racks.
Wir arbeiten mit Rechenzentren, Forschungslabors, Algorithmusshops, MSPs und Erbauern zusammen, denen es um Kühlungsspielraum und nicht um Schlagworte geht. Wenn Ihr Cluster drosselt oder Sie zwischen zu heiß und zu laut schwanken, können wir Ummantelungen mitentwickeln und Lüfter auswählen, die den Betriebspunkt unter Last halten.
