Einbau & Belastungswerte: Wände und Ankerbolzen

Man schraubt nicht an einem Server oder Wandmontagegehäuse an einer Wand befestigen und auf das Beste hoffen. Sie entwerfen den Lastpfad, wählen die richtigen Verankerungen und installieren sie dann richtig, damit die Ausrüstung 24/7 an Ort und Stelle bleibt. Nachfolgend finden Sie einen direkten Bericht über ein Szenario, in dem Gewohnheiten aus der Praxis mit Konzepten auf Code-Niveau kombiniert werden. Ich werde es menschlich halten, ein bisschen plaudern und ja, nützlich für echte Projekte.

Tragzahlen und Bemessungsgrundlage (Zulässige Last = Ultimate × 25%)

Lassen Sie uns die Grundregel festlegen. In der Praxis behandeln wir zulässige (Arbeits-)Belastung ≈ 25% des Prüfwerts eines Produkts. Diese 4:1-Mentalität birgt Unbekanntes in sich: Wandschwankungen, Kantenabstand, Bohrqualität, Stoßbelastungen usw. Es ist konservativ, es ist langweilig, es hält die Ausrüstung vom Boden fern.

• Auszug vs. Scherung: Die Zugkraft versucht, den Anker gerade herauszuziehen. Scherung schiebt ihn seitlich an der Wand entlang. Viele Ausfälle sind gemischt, daher sollte man sich nicht nur auf einen Modus beschränken.
• Dynamik und Schock (Türknallen, Gabelstapler, leichte Erdbeben, Wartung): Wirken Sie wie ein Multiplikator. Verwenden Sie mehr Verankerungen, verteilen Sie die Last und vermeiden Sie Auskragungen, wenn Sie können.

Quellen (keine Links): Technische Datenblätter der Hersteller; ICC-ES-Bewertungsberichte; Zusammenfassung der Wohnbauvorschriften für Schwellerplatten (IRC R403.1.6).

Randabstand und Dübelabstand (Beton/Mauerwerk)

Rand- und Abstandsabstände sind kein “Nice-to-have”, sondern eine Frage der Kapazität. Bei zu geringem Abstand zu einer Kante kann der Betonkegel platzen; bei zu geringem Abstand überlappen sich die Kegel und verringern ihre gegenseitige Festigkeit. Als Faustregel gilt: Halten Sie Randabstand ≥ 10× Ankerdurchmesser wenn Sie können, und beachten Sie die Produkttabelle, wenn dort mehr steht.

Verankerungstiefe für Bolzenanker (≈ 4,5×d Faustformel)

Für Keildübel in gesundem Beton, ist eine schnelle gedankliche Prüfung effektive Verankerung ≈ 4,5 × Dübeldurchmesser Minimum (z. B. 1/2 Zoll Anker → ~2,25 Zoll effektive Verankerung). Eine tiefere Verankerung erhöht in der Regel den Auszug, aber achten Sie auf die Dicke des Anbauteils und die Bohrgenauigkeit.

Einbau von Bolzenankern in Beton (Schritt-für-Schritt)

1. Markieren und Bohren: Verwenden Sie die im Datenblatt angegebene Bitgröße, nicht “nahe genug”.”
2. Reinigen Sie das Loch: Pusten, putzen, pusten. Staub tötet die Kapazität, wirklich.
3. Einstellen und festziehen: In die Tiefe fahren, Drehmoment nach Vorgabe. Kein Schlagschrauber, der nur “vibriert”.”
4. Kante/Abstand prüfen: Respektieren Sie die Zeichnung.
5. Erneutes Anziehen nach 24 Stunden (falls erforderlich): Einige Vorrichtungen setzen sich ab; das ist normal.

Hülsenanker in Ziegelmauerwerk (massiv > hohl)

Ziegel und Blöcke sind nicht aus Beton. Hohlräume und schwache Stege verringern die Festigkeit. Hülsenanker verteilen die Last im Mauerwerk besser. Wenn der Stein hohl oder bröckelig ist, sollten Sie Klebeverankerungen (Epoxid) mit geeigneten Bildschirmen. Zielen Sie immer auf Vollprofile von Ziegeln, nicht von Mörtellöchern.

Belastungswerte für Trockenbauverankerungen (zuerst die Bolzen treffen)

Trockenbau ist keine Struktur. Wenn Sie können Schlagbolzen, tun Sie es. Wenn nicht, verwenden Sie Dübel, die für Hohlwände bestimmt sind (Knebel, Molly, selbstbohrende Metalldübel). Erwarten Sie ~10-200 lb pro Anker angespannt je nach Typ und Boarddicke - und reduzieren Sie dann den Wert für Stoßdämpfer oder Hebelarme stark. Bei schweren Gängen fügen Sie eine Unterlagsplatte in die Bolzen, um die Last zu verteilen, und befestigen Sie dann das Chassis auf der Unterlage.

IRC R403.1.6 Schwellerverankerung (Zusammenfassung)

Ein sauberes Beispiel für die Absicht des Codes: Holzschwellerplatten auf Beton erfordern oft Dübel mit 1/2 Zoll Durchmesser, Einbettung ≥ 7 in, Abstand ≤ 6 ftund Verankerungen innerhalb von 12 Zoll von den Plattenenden (prüfen Sie immer Ihre Zuständigkeit). Warum wird dies erwähnt? Es zeigt, wie Durchmesser, Einbettung, Abstand und Endabstand in realen Regeln zusammenkommen, nicht nur in der Theorie.

Schnellreferenztabelle (Wand × Dübel × Einbau × typische Zulässigkeiten)

Die folgenden Zahlen sind Richtwerte zulässige Bereiche nach Sicherheitsfaktoren; immer anhand von Produkttabellen und Vorschriften/Ingenieuren bestätigen.

Praxis-Szenario: Wandmontage eines Servergehäuses ohne Drama

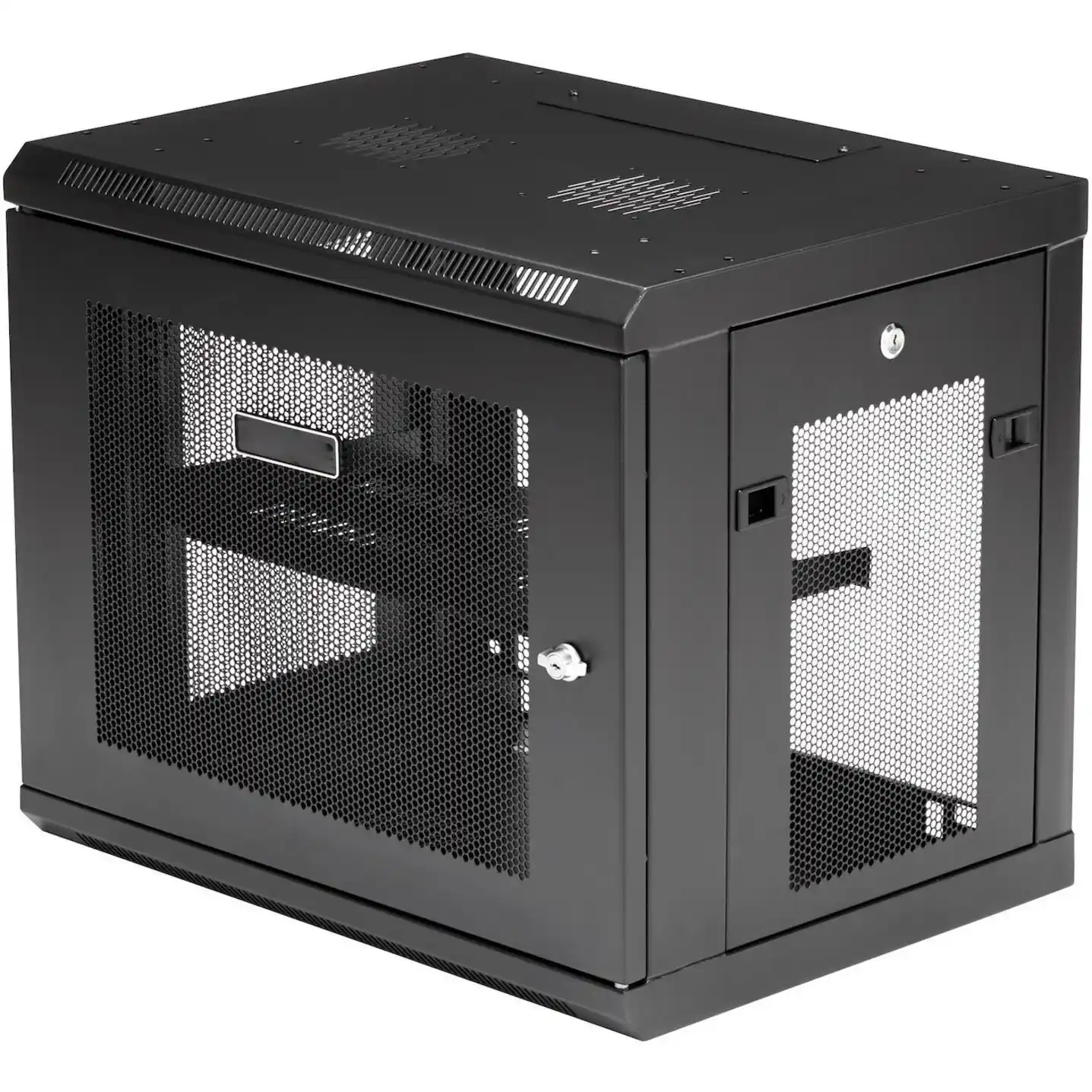

Fall: Du hängst einen Wandmontagegehäuse für Edge AI. Die leere Stahlbox ist leicht, die GPU und Antriebe bringen echte Masse mit sich, und der Schwerpunkt liegt etwas weiter vorne. Hier ist ein vernünftiger Plan:

1. Identifizieren Sie die Wand: Beton? Backstein? Trockenbau über Ständerwerk?
2. Wählen Sie den Anker:
   • Konkret → Keildübel (1/2 in der Klasse ist üblich).
   • Ziegel/Block → Hülse oder Klebstoff verankert in solide Bereiche.
   • Trockenbau → Ständerwerk + Unterlegplatte; Vermeiden Sie reine Trockenbauwände für schwere Elemente.
3. Verteilen Sie die Last: Verwenden Sie vier Mindestanzahl von Ankern, breites Muster. Verringern Sie Punktlasten, reduzieren Sie die Biegung der Fahrgestellflansche.
4. Achten Sie auf den Hebelarm: Ein tiefes Chassis verwandelt kleine Stöße in große Momente. Halten Sie schwere Module niedrig und nah an der Wand.
5. Anziehen und Nachprüfen: Anzugsmoment nach Spezifikation; nach Wärmezyklen oder der ersten Betriebswoche erneut prüfen.
6. Optional: hinzufügen seismische/kippsichere Gurte wenn der Standort Vibrationen ausgesetzt ist oder häufig betreten wird.

Warum dies für Käufer von Server-Rack-PC-Gehäusen wichtig ist

Montagestärke ist kein “Gerede über Zubehör”. Es ist die Betriebszeit. Wenn Ihr Randknoten fällt, gehen Daten verloren und der Lkw rollt. Deshalb entwickeln wir die mechanische Schnittstelle und die Ankermuster zusammen.

IStoneCase baut auf dieser Realität auf. Wie IStoneCase - Der weltweit führende Hersteller von GPU/Server-Gehäusen und Speichergehäusen als OEM/ODM-Lösung, stimmen wir die Metallstärke, die Flanschgeometrie und die internen Lastverteiler damit Ihre Verankerungen saubere, vorhersehbare Lasten sehen. Benötigen Sie eine schwerere Tür mit Schallschutzschaum? Wir passen die Scharnierplatten und Befestigungsdome an. Sie benötigen Schienen für Bodenstapel? Wir passen die Fahrgestellführungsschiene Profil zu den Regalpfosten und stellen Sie die statischen/dynamischen Werte ein, die Sie tatsächlich benötigen.

Entdecken Sie unser Sortiment und teilen Sie uns Ihre Wand-/Regalsituation mit:

• server rack pc gehäuse - EVU-gerechte Entwürfe, kälteschutzfreundliche, steife Rahmen.
• Server-PC-Gehäuse - Von kompakten bis zu tiefen Gehäusen, kundenspezifische Befestigungsösen.
• Computergehäuse Server - OEM/ODM-Halterungen, Unterlegplatten und Ankerschablonen.
• atx-Server-Gehäuse - ATX-Platinenhalterung mit verstärkten Abstandshaltern und Haltevorrichtungen.
• Rackmount-Gehäuse - Schienenbausätze mit geeigneten statischen/dynamischen Tragzahlen.

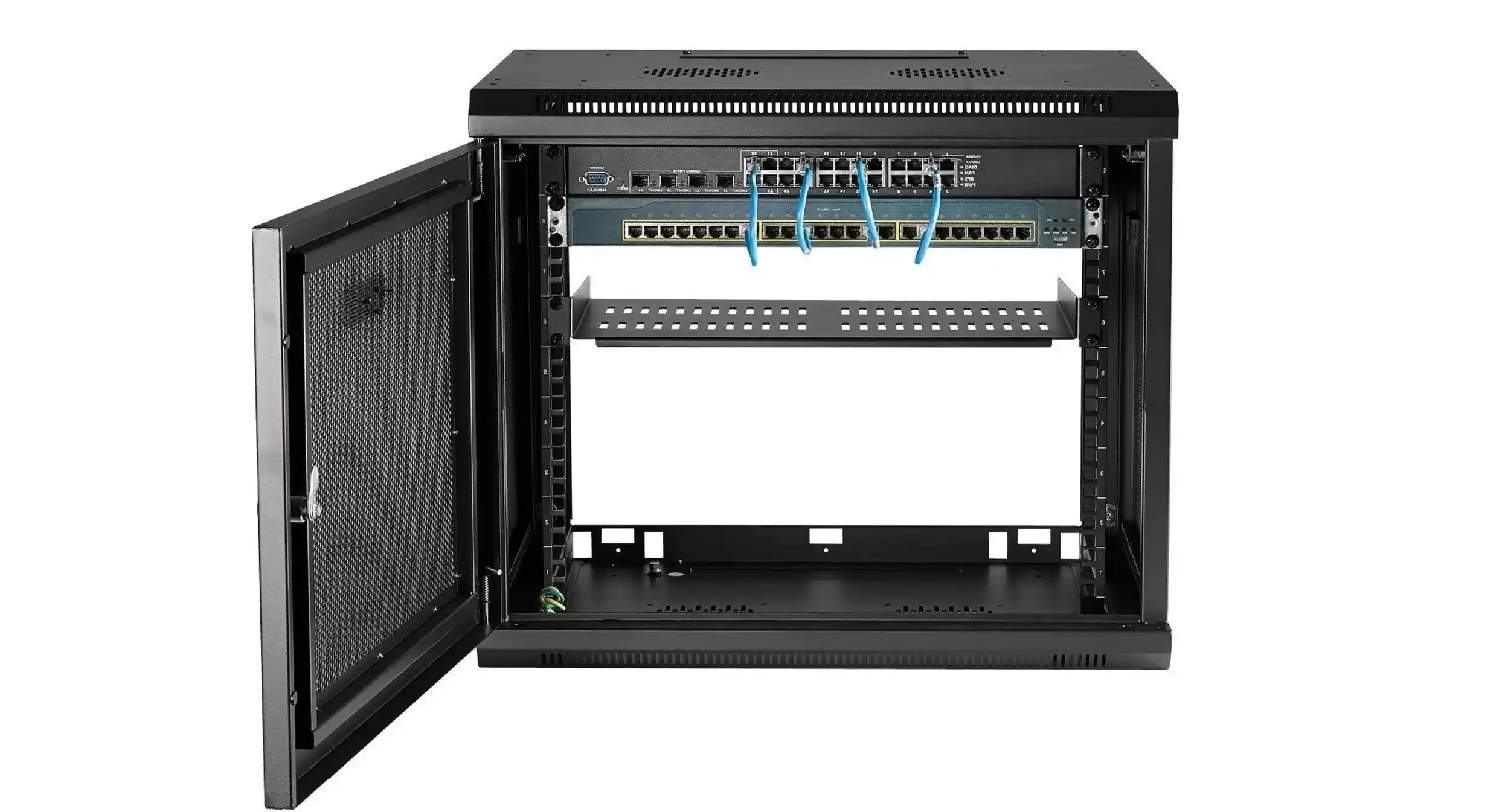

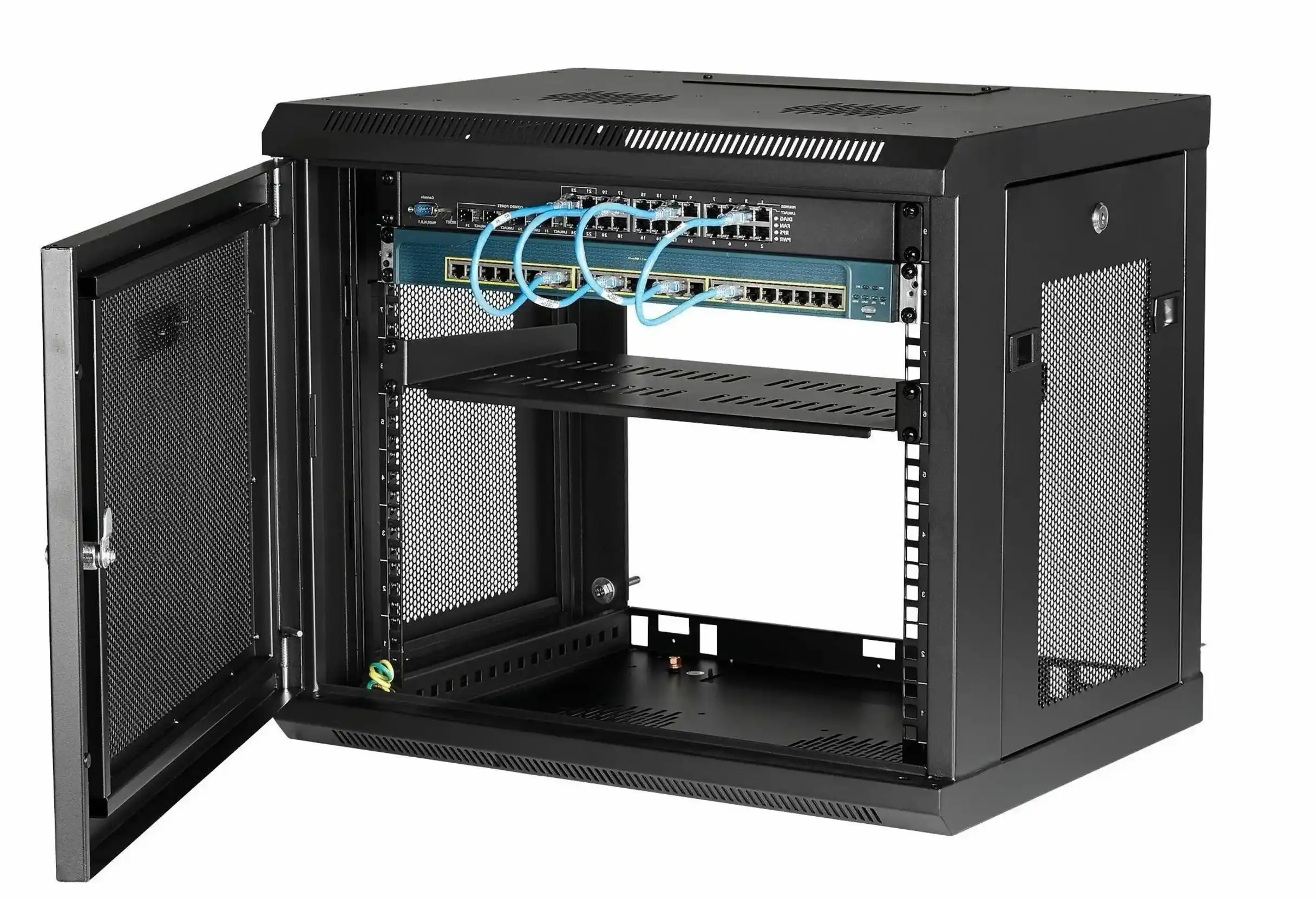

• Gehäuse für Wandmontage - Breite Verankerungsmuster zur Verringerung der Wandbelastung; Türanschlagoptionen.
• NAS-Geräte - Vibrationsgeschützte Ablagen; Kabelmanagement, das Sie nicht stört.

(Wir liefern auch ITX-Gehäuse und Führungsschienen; gleicher OEM/ODM-Geist, gleiche Haltbarkeit).

Cheat-Notes zur Ankerauswahl für Fahrgestellformate

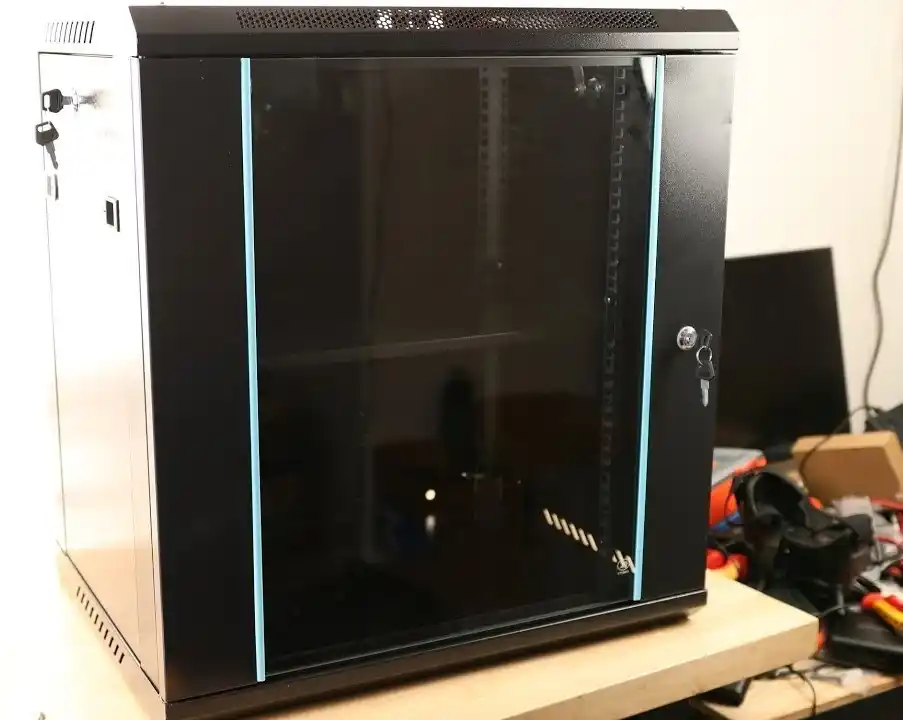

• Flache Wandmontagekästen (<300 mm Tiefe): Den Schwerpunkt nahe beieinander halten, vier Anker an den Ecken. Beton? 1/2-Zoll-Keildübel, Verankerung gemäß Tabelle.
• Tiefe GPU-Gehäuse: Hinzufügen einer Hauptbuch/Backer zuerst an Stützen oder Beton befestigen; dann das Gehäuse montieren. Dadurch wird der Hebelarm abgesenkt und das langsame “Kippen” gestoppt.”
• Regalpfosten auf Betonplatte (für kleine Wandregale): Verwenden Sie Keil- oder Klebeanker je nach Plattendicke; beachten Sie den Randabstand zu Plattenstufen, Gräben und Fugen.
• Nachrüstung auf Backstein: Erst Pilot, dann Endoskop, wenn möglich; wenn die Einheiten hohl sind, dann Kleber mit Sieb.
• Nur Trockenbau: Nicht für schwere Serverausrüstung. Wenn Sie müssen, bauen Sie eine Sperrholzunterlage und befestigen Sie dann das Chassis an der Sperrholzplatte.

Häufige Fallstricke (gesehen und behoben)

• Falsche Bitgröße → Anker dreht sich oder setzt sich nicht.
• Verstaubte Löcher → massiver Leistungsabfall, auch wenn sich alles “eng anfühlt”.”
• Kante zu nah → Risse im Betonkegel bei Gebrauchslast.
• Überdrehtes Drehmoment → quetscht Hülsen oder streift Gewinde ab; zu geringes Anzugsmoment → rutscht.
• Keine Lastverteilung → Die beiden oberen Anker machen die ganze Arbeit, die unteren sind nur ein Vibe.

Ein kleiner Hinweis: Wenn Ihr Team noch nicht mit Klebeankern vertraut ist, führen Sie ein Feldzugtest. Dauert nur Minuten und sagt die Wahrheit.

Mini-Tabelle: Chassis-Gewichtsklasse vs. Montagestrategie
