Wenn Sie einen kleinen ITX-Batch bauen, ist Wärme das stille Problem, das auftritt. nach Sie versenden. Ein Gerät bootet auf Ihrem Prüfstand einwandfrei. Ein anderes wird in einem warmen Büro gedrosselt. Dann kommen Support-Anfragen herein, und Ihre “kleine Charge” wird zu einem großen Problem.
Deshalb brauchen Sie eine thermische Testmethode, die langweilig, wiederholbar und ein wenig streng ist. Nicht ausgefallen. Einfach solide.
Ich werde mich dabei auf praktische und werkstattfreundliche Aspekte konzentrieren. Natürlich werde ich auch erwähnen, IStoneCase (Wir fertigen OEM/ODM-Gehäuse für Server und Speicher), denn wenn Sie in Serien produzieren, kennen Sie die Probleme: Abweichungen in der Stückliste, gemischte Lüfterchargen, kurzfristige Änderungen an den Kabeln und plötzlich steigt die Temperatur ohne ersichtlichen Grund.
Wenn Sie nach Fällen suchen, finden Sie hier die Produktkategorien, die Sie in realen Implementierungen häufig sehen werden:
- ITX-Gehäuse
- Server-PC-Gehäuse
- server rack pc gehäuse

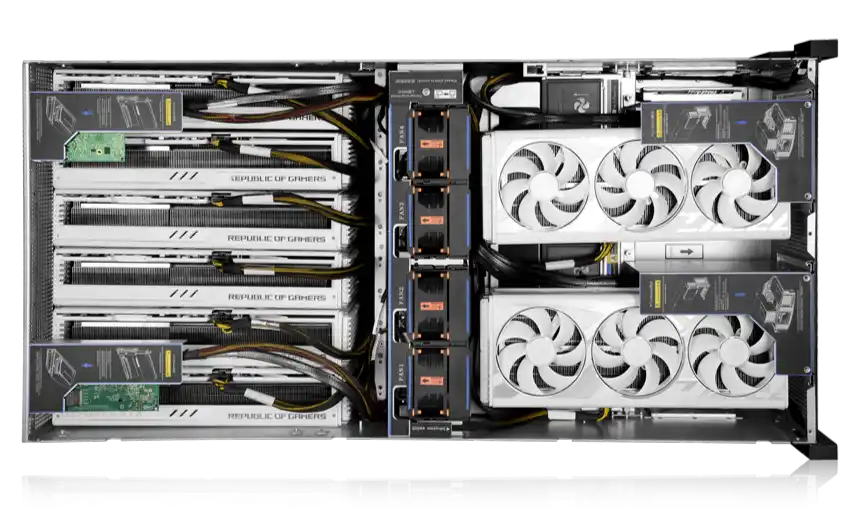

- GPU-Server-Gehäuse
- NAS-Geräte
- Führungsschiene des Fahrgestells
- OEM/ODM-Lösungen
- atx-Server-Gehäuse
Und ja, ich sage es trotzdem: Selbst wenn Sie ein ITX-Gehäuse versenden, installiert Ihr Kunde es möglicherweise wie ein Computergehäuse Server in einem Schrankregal. Man testet es also wie einen Server, nicht wie ein Spielzeug.
35 °C Testumgebung mit ruhender Luft
Das Argument lautet: Wenn Sie die Umgebung nicht kontrollieren, testen Sie nicht den Fall. Sie testen das Wetter.
Methode, die in kleinen OEM-Chargen funktioniert
- Umgebung einstellen auf 35 °C.
- Halten Sie den Luftstrom gering (ruhige Luft). Richten Sie keinen Tischventilator darauf.
- Messen Sie die Umgebung in der Nähe des Ansaugwegs, nicht quer durch den Raum.
Warum das wichtig ist
- ITX-Gehäuse reagieren empfindlich auf kleine Veränderungen. Eine winzige Einschränkung der Luftzufuhr (Filter, Gitter, Schaumstoff) kann Ihre gesamte Kurve verschieben.
- Bei stabilen Umgebungsbedingungen können Sie Rev A mit Rev B vergleichen, ohne sich selbst etwas vorzumachen.
Standardisierte Referenzplattform
Mischen Sie nicht verschiedene Testgeräte. So erhalten Sie zwar schöne Grafiken, die jedoch nichts aussagen.
Referenz-Build sperren
- Gleiches Motherboard-Modell, gleiche BIOS-Version, gleicher CPU-Kühler, gleiche RAM-Speicherriegel.
- Gleiche Einfügemethode (ja, die Leute vermasseln das oft).
- Gleiche Lüfterkurve und gleicher Regelungsmodus (PWM vs. DC).
OEM-Slang, der Ihnen Geld spart
- Nenn es dein Goldprobe bauen.
- Kleben Sie einen Aufkleber darauf. Lassen Sie niemanden “mal schnell Teile ausleihen”.
CPU-Stresstest und thermische Drosselung
Eine reine CPU-Belastung deckt Probleme mit dem Luftstrom schnell auf. Außerdem werden eine schwache Kühlerbefestigung, schlechte Lüfterkurven und heiße Umwälzung erkannt.
Was soll aufgezeichnet werden?
- CPU-Temperaturspitze
- Verhalten der CPU-Leistung unter Last (sinkt sie?)
- Alle Drosselungsflags (thermisch oder leistungsbezogen)
Reale Szene
Sie liefern 30 Einheiten an einen IT-Dienstleister. Dieser stapelt sie in einem Regal. Die vordere Lufteinlassöffnung wird durch Kabel halb blockiert. Ihre CPU wird gedrosselt, und der Kunde bezeichnet sie als “instabil”. Sie bezeichnen es als “Benutzerfehler”. Niemand gewinnt.
Speicher-Stresstest und 85 °C-Grenze
Speicherwärme ist bei ITX heimtückisch. Enge Layouts fangen sie ein. Auch VR-Wärme fließt hinein.
Einfache Akzeptanzregel
- Speichergehäusetemperatur aufrechterhalten unter 85 °C bei stress, der sich auf das gedächtnis konzentriert.
Warum Sie sich dafür interessieren sollten
- Wenn der Speicher Probleme macht, kommt es zu zufälligen Abstürzen, seltsamen Neustarts und stillen Dateibeschädigungen. Das ist echt nervig.
Kurzer Tipp
Wenn Sie ITX-Boxen für NAS-Workloads verkaufen, ist die Speicherstabilität wichtiger als die maximale CPU-Leistung. Nutzer verzeihen keine Datenprobleme.
Zielwert für den Temperaturanstieg des Fahrgestells ≤7 °C
Dies ist der am häufigsten übersehene Punkt. Die Leute jagen der “maximalen CPU-Temperatur” hinterher und ignorieren dabei das System-Delta.
Regel
- Zielwert für den Temperaturanstieg im Fahrgestell (ΔT) ≤ 7 °C über der Umgebungstemperatur in der Nähe des Ansaugkanals.

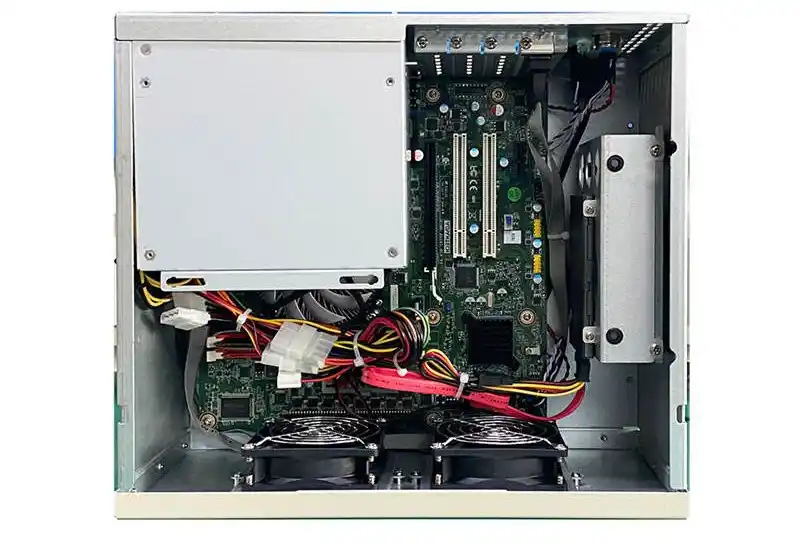

Wie man es in ITX schafft
- Verhindern Sie Rückströmung: Lassen Sie keine Abgase zurück in den Ansaugtrakt gelangen.
- Verwenden Sie einfache Luftkanäle, sogar eine kostengünstige Prallplatte.
- Platzieren Sie das Netzteil nicht so, dass es den Lufteinlass des CPU-Kühlers behindert.
Was Sie Ihrem Mechanikerteam sagen
“Hören Sie auf, dem Lüfter einen Kurzschlusspfad zu geben.” Dieser Satz behebt viele Konstruktionsfehler.
Bewährte Verfahren für Thermoelementmessungen
Wenn Ihre Sensoreinstellungen schlampig sind, sind Ihre Daten reine Fantasie.
Mach es so
- Verwenden Sie einen dünnen Thermoelementdraht (denken Sie an 36–40 Gauge Bereich).
- Setzen Sie die Perle in die Mitte des Hotspots (so nah wie möglich).
- Befestigen Sie es mit einem winzigen Tropfen Thermoplastik-Epoxidharz, nicht mit einem riesigen Klecks.
- Kleben Sie den Draht zunächst entlang der Oberfläche fest und heben Sie ihn dann an. Der Draht darf nicht zu einem Kühlkörper werden.
Die harte Wahrheit
Dicke Kabel und eine schlechte Verlegung können den gemessenen Punkt “kühlen”. So sieht Ihr Protokoll sicher aus, und das Gerät Ihres Kunden fällt im Sommer aus. Großartig.
Kalibrierung der Infrarot-Emissionsfähigkeit
IR-Kameras sind schnell. Sie können auch leicht missbraucht werden.
Regel
- Kalibrieren Sie die Emissivität für die Oberfläche, die Sie messen.
- Wenn die Oberfläche aus glänzendem Metall besteht, kann Ihre IR-Messung weit daneben liegen.
Schneller Shop-Trick
Verwenden Sie ein kleines Stück mattes Klebeband an der Messstelle, um konsistente Messwerte zu erhalten. Das ist zwar nicht perfekt, aber wiederholbar.
Kühlkörper-Bohrlochmethode für versteckte Hotspots
Manchmal befindet sich der Hotspot unter einem Kühlkörper. Sie benötigen dennoch die tatsächliche Kontakttemperatur.
Methode
- Bohren Sie ein kleines Zugangsloch (<1 mm) in den Kühlkörper oberhalb des Zielpunkts.
- Führen Sie ein dünnes Thermoelement hindurch.
- Kleben Sie die Perle auf die Oberseite der Verpackung.
- Kühlkörper normal montieren.
Das sieht “übermäßig” aus, bis man einen Stapel debuggt, bei dem nur 3 Einheiten gedrosselt werden. Dann erscheint es ziemlich normal.
Tabelle der thermischen Akzeptanzkriterien
Verwenden Sie diese Tabelle als Batch-Gate. Halten Sie es einfach. Machen Sie es zu einem Pass/Fail-Kriterium.
| Artikel | Ziel | Lasttyp | Was Sie protokollieren | Pass-Bedingung |
|---|---|---|---|---|
| Umgebungssteuerung | 35 °C | Alle | Umgebungsluft bei der Ansaugung | Innerhalb des Spezifikationsfensters |
| CPU-Temperaturen | Keine Drosselung | CPU-Belastung | Spitzentemperatur, Drosselklappen-Flags | Keine thermische Drosselung |
| Speicherthermik | < 85 °C | Speicherbelastung | RAM-Gehäusetemperatur | Unterhalb der Grenze |
| Fahrgestell ΔT | ≤ 7 °C | Beide | Intern vs. Umgebung | Erfüllt ΔT-Ziel |
| Messqualität | Korrekte Befestigung | Alle | Hinweise zur Sensor-Methode | Wiederholbare Einrichtung |
| IR-Plausibilitätsprüfung | Kalibriert | Stichproben | Emissionsgrad/verwendetes Klebeband | Konsistente Messwerte |
Kleine OEM-Chargenprüfprotokolltabelle
Dies ist die Tabelle, die Ihr Produktions- und Qualitätssicherungsteam tatsächlich verwenden wird.
| Einheit SN | Fallüberprüfung | Fächerkurve | Umgebungstemperatur (°C) | CPU-Stressspitze (°C) | Drossel (J/N) | Speicherspitzenwert (°C) | Fahrgestell ΔT (°C) | Ergebnis |
|---|---|---|---|---|---|---|---|---|
| 001 | A | Standard | 35 | 86 | N | 78 | 6 | PASS |
| 002 | A | Standard | 35 | 90 | Y | 80 | 8 | FEHLER |
| 003 | B | Abgestimmt | 35 | 84 | N | 76 | 6 | PASS |
Beachten Sie, wie schnell dies die wahre Geschichte erfasst: Einheit 002 Es lief nicht nur “heiß”. Es hat den ΔT-Wert überschritten und wurde gedrosselt. Das ist ein Grund zum Handeln.
Praktische Einsatzszenarien
ITX-Edge-Knoten in einem Warmschrank
Dies ist häufig in Einzelhandelsgeschäften, kleinen Büros und Labors der Fall. Die Luft ist stickig. Staub ist allgegenwärtig. Ein strenger 35 °C-Test rettet Sie.
Mini-NAS für SMB-Backups
Wenn Sie Speichergeräte verkaufen, testen Sie die Temperaturen des Arbeitsspeichers und des Laufwerksbereichs gründlich. Ein NAS, das “manchmal neu startet”, zerstört das Vertrauen.
Gemischte Flotte mit Gestellen und Schienen
Selbst ITX landet manchmal in der Nähe von Racks, PDUs und Kabelgewirr. Wenn Sie auch Rack-Systeme bauen, kombinieren Sie das Gehäuse mit einem Führungsschiene des Fahrgestells Der Plan sorgt für einen reibungsloseren Ablauf der Feldarbeit. Weniger Erschütterungen, weniger verbogene Ähren, weniger verärgerte Techniker.
Wenn ITX nicht ausreicht

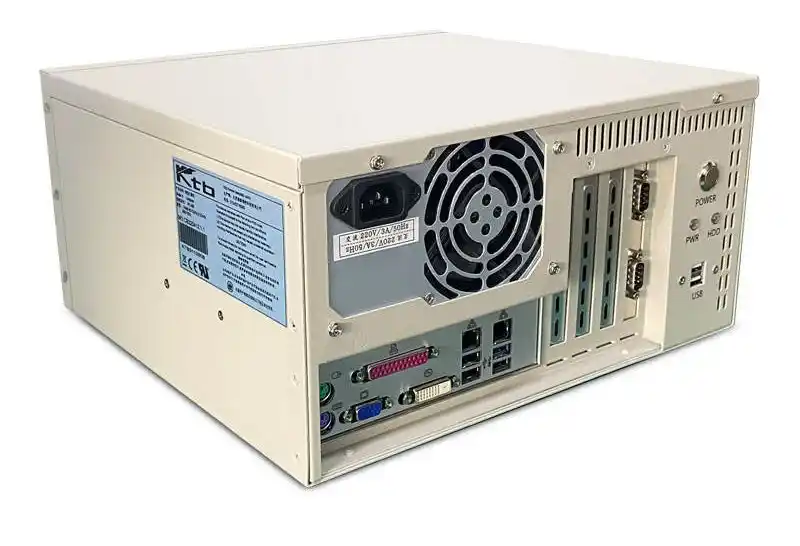

Manchmal ist der richtige Schritt, sich zu trauen, einen server rack pc gehäuse oder ein atx-Server-Gehäuse. Mehr Volumen sorgt für Luftstrom und Wartungsraum. Das ist kein “Overkill”. Das ist Zuverlässigkeit.
Wo iStoneCase passt
Wenn Sie kleine OEM-Chargen produzieren, möchten Sie in der Regel zwei Dinge:
- Ein Gehäuse, das Temperaturen ohne seltsame Hacks hält
- Ein Lieferant, der die Spezifikationen über alle Chargen hinweg stabil halten kann.
Das ist im Grunde genommen die tägliche Arbeit bei IStoneCase: ITX-Gehäuse, Server-PC-Gehäuse, GPU-Server-Gehäusesowie NAS-Geräte. Und wenn Sie Branding, I/O-Optimierungen, Metalländerungen oder Chargenkonsistenz benötigen, dann ist das genau das, was wir bieten. OEM/ODM-Lösungen sind für.
