Wenn Sie jemals um Mitternacht einen Rechner mit 8 GPUs hochgefahren haben, kennen Sie bereits die Wahrheit: die GPU ist nicht der schwierige Teil. Der schwierige Teil ist der Fall sich wie ein Erwachsener verhalten, wenn Hitze, Kabel und Strom gleichzeitig laut werden.
Systemintegratoren befinden sich in einer schwierigen Lage. Sie stehen unter dem Druck ihrer Kunden, müssen mit den Einschränkungen von Rechenzentren zurechtkommen und haben es mit einer Liste von Anbietern zu tun, die sich jedes Quartal ändert. Machen wir es also einfach: Nachstehend finden Sie eine Checkliste, die Sie für Angebotsanfragen, Designprüfungen und Werksfreigaben verwenden können. Sie wurde für die Praxis geschrieben, nicht für Marketingpräsentationen.
Ja, natürlich werden wir das erwähnen. IStoneCase denn wenn Sie beschaffen GPU-Server-Gehäuse, Rackmount, Wandhalterung, NAS-Geräte, ITX, oder Schienen in großen Mengen, dann möchten Sie wahrscheinlich einen Partner, der OEM/ODM anbieten kann, ohne Ihren Zeitplan durcheinander zu bringen.
Schnellzugriff-Links für Ihre Angebotsanfrage (interne Seiten)
- server rack pc gehäuse
- Server-PC-Gehäuse
- Computergehäuse Server
- atx-Server-Gehäuse
- GPU-Server-Gehäuse
- Gehäuse für Wandmontage
- NAS-Gehäuse
- Fahrgestellführungsschiene
Die Checkliste auf einen Blick (was zu validieren ist, wann und wer unterschreibt)
| Checklistenbereich (was kaputt gehen kann) | Was Sie fragen/überprüfen | Bester Kontrollpunkt | Risiko, wenn Sie überspringen | Verantwortlicher Eigentümer |
|---|---|---|---|---|
| Arbeitslast → Topologie | Training vs. Inferenz, PCIe-Lanes, NVLink-Anforderungen, angestrebte GPU-Anzahl | Angebotsanfrage + Konzept | Hoch | SI-Architekt |
| Mechanische Passung | CAD-Stapelung, Riser-Ausrichtung, GPU-Befestigung, Kabelwege | EVT | Hoch | SI + OEM ME |
| Luftstrom-Design | Durchfluss von vorne nach hinten, Leitbleche, Lüfterwand, Filterplan | EVT + DVT | Hoch | Thermalbesitzer |
| Multi-GPU-Dichte | Steuerzeiten, Ansaugblockierung, Wartungsspiel | EVT | Hoch | SI-Leitung |
| Leistung + Redundanz | PSU-Einschub-Layout, Hot-Swap-Zugriff, Kabelhygiene“ | DVT | Hoch | Strombesitzer |
| Gebrauchstauglichkeit | FRU-Plan, Schienen, Werkzeugzugang, Austauschzeit vor Ort | DVT | Mittel/Hoch | Operationsleiter |
| NPI-Phasen-Gates | EVT/DVT/PVT-Ausstiegskriterien, ECO-Regeln, BOM-Einfrieren | Angebotsanfrage + laufend | Hoch | Programmmanager |
| QC + Prozess | Eingehende Schecks, Toleranzkontrolle, Burn-in-Ablauf | PVT | Mittel/Hoch | Lieferantenqualität |
| Herstellerübergreifende Kompatibilität | Platinenstärke, Steckverbinderhöhen, gemischte GPU-SKUs | EVT + DVT | Mittel/Hoch | SI-Architekt |
| Compliance + Dokumente | Etiketten, Handbücher, Verpackung, Prüfprotokolle, Rückverfolgbarkeit | PVT | Mittel | Compliance-Verantwortlicher |
Bewahren Sie diese Tabelle in Ihrem Projektraum auf. So vermeiden Sie Aussagen wie “Wir werden das in Revision B beheben”.
Beginnen Sie mit der Arbeitslast, nicht mit dem Blech (Dimensionierung der Arbeitslast, PCIe-Topologie).
Fangen Sie nicht mit “4U oder 6U?” an. Fangen Sie mit Was die Box leisten wird.
- Wenn der Kunde läuft LLM-Ausbildung, Sie werden GPUs mit hoher Auslastung belasten. Das bedeutet konstante Wärmeentwicklung, konstanten Stromverbrauch und konstanten Lüfterdruck.
- Wenn sie laufen Schlussfolgerung, interessieren sie sich möglicherweise mehr für Rauschen, Filter und schnelle Wechsel.
- Wenn es sich um einen gemischten Cluster handelt, benötigen Sie einen Fall, der auch bei Änderungen im Auftragsmix stabil bleibt. Das ist der Punkt, an dem die Leute scheitern.
Praktischer Tipp: Geben Sie in Ihrer Angebotsanfrage Folgendes an: schlechtester Tag Arbeitsbelastung, nicht der durchschnittliche Tag. Der durchschnittliche Tag ergibt schöne Folien. Der schlimmste Tag sorgt für Verfügbarkeit.
“Passt” bedeutet nicht “läuft stabil” (mechanische Stapelung, Kabelführung).
Ich habe das schon oft gesehen: Auf dem Papier “passt” alles, aber dann kommt es zu Systemverlangsamungen, weil die GPU-Anschlüsse durch ein Kabelgewirr halb blockiert sind. Niemand ist glücklich.
Was Sie sich ansehen sollten:
- Ausrichtung der Riser-KarteKleine Verschiebungen werden zu großen Problemen, wenn Sie Chargen versenden.
- KabelkanälePlanen Sie sie wie Autobahnen, nicht wie “wir machen das später mit Kabelbindern”.
- GPU-Rückhaltung und Anti-Sag: Versandvibrationen sind real, auch wenn Ihr Labor ruhig ist.
Wenn Sie weniger RMAs wünschen, betrachten Sie die Kabelführung als Teil des Designs und nicht als nachträglichen Einfall. Klingt langweilig, spart aber das Wochenende.

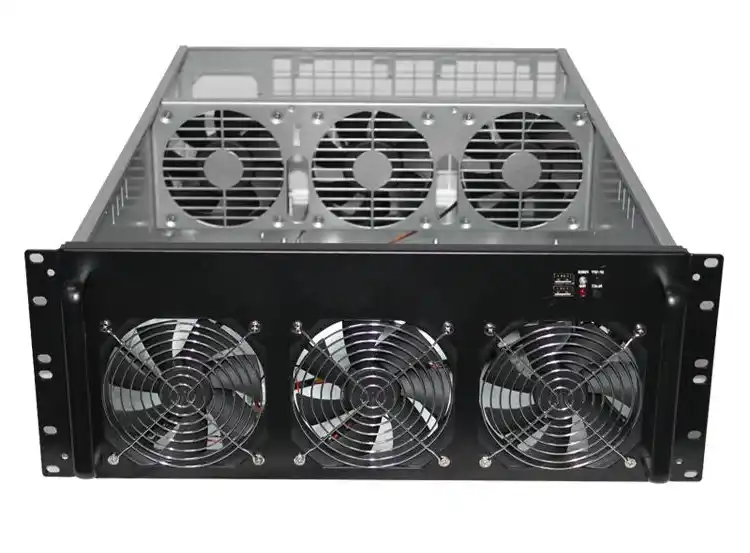

Kühlung hat oberste Priorität (Luftstrom von vorne nach hinten, Leitbleche, Lüfterwand)
Bei einem GPU-Gehäuse bedeutet Kühlung nicht einfach “mehr Lüfter einbauen”. Kühlung ist ein System.
Ein gutes Layout macht das normalerweise so:
- zieht kalte Luft von vorne sauber ein,
- sorgt für einen geraden Luftstrom durch den GPU-Bereich,
- drückt die Abgase ohne Rückführung nach hinten heraus.
Wenn Sie ein server rack pc gehäuse, Sie benötigen es auch, damit es sich in einem echten Rack verhält: Türen, Blindplatten, Warmgang/Kaltgang und was auch immer für seltsame Luftströmungen das Rechenzentrum bereits hat.
Reales Szenario: Sie stellen Ihr Gerät in einem gemeinsam genutzten Rack auf, in dem die Geräte anderer Benutzer Wärme seitlich abgeben. Ihr Gehäuse muss dennoch über eine ausreichende thermische Reserve verfügen. Ist dies nicht der Fall, werden Sie monatelang “zufälligen” Abstürzen hinterherjagen.
Multi-GPU bedeutet Wärme + Strom + Platzbedarf (Steckplatzabstand, Wartungsfreiraum)
Das Multi-GPU-Design ist wie das Balancieren von drei Tellern gleichzeitig:
- WärmedichteGPUs machen Hot Zones schnell.
- LeistungserbringungSie benötigen saubere Leitungen und sichere Anschlüsse.
- Raum + ZugangTechniker müssen immer noch eine Karte ziehen, ohne sich die Knöchel zu brechen.
Wenn Sie eine hohe Dichte anstreben, sollten Sie realistische Erwartungen haben. Ein kompakteres Design kann funktionieren, aber nur, wenn das Gehäuse folgende Eigenschaften aufweist:
- eine ordnungsgemäße Lüfterwand (hoher statischer Druck),
- Leitbleche, die verhindern, dass Luft Abkürzungen nimmt,
- ausreichend Platz für Swaps.
Hier ist ein Anbieter, der Erfahrung mit GPU-Builds hat, eine große Hilfe. Mit IStoneCase, Sie können von bestehenden GPU-Servergehäuseplattformen ausgehen und diese dann an Ihre Platine, Ihre GPUs, Ihre Schienentiefe und Ihren Servicestil anpassen. Weniger Neuerfindungen, mehr Versand.
Redundante Netzteile verändern das gesamte Layout (Netzteilschächte, Hot-Swap-Zugang).
Ein redundantes Netzteil ist nicht “nur ein zusätzliches Teil”. Es verändert:
- Luftströmungswege,
- Kabelbündelgröße,
- Modulschächte,
- Wie schnell können Sie Teile vor Ort austauschen?.
Stellen Sie folgende Fragen:
- Kann man ein Tech-Hot-Swap-Netzteil austauschen, ohne das gesamte Gehäuse zu entfernen?
- Kreuzen die PSU-Kabel den Luftstromtunnel?
- Entsteht im Bereich des Netzteils eine heiße Stelle, die in die Lufteinlässe der GPU zurückströmt?
Wenn die Antworten vage erscheinen, haben Sie zukünftige Ausfallzeiten entdeckt.
Die Wartungsfreundlichkeit in die Abnahme aufnehmen (FRU, Führungsschienen, MTTR)
Als Systemintegrator liefern Sie nicht nur. Sie bieten auch Support. Das bedeutet Gebrauchstauglichkeit ist Geld.
Unverzichtbare Artikel:
- FRU-KarteWas kann vor Ort ausgetauscht werden und wie?.
- Chassis-Führungsschienen angepasst an Tiefe und Belastung.
- Werkzeugzugang das in einem beengten Regal funktioniert, nicht nur auf einem Reinraumtisch.
Viele Käufer ignorieren Schienen bis zum Tag der Installation, dann wird alles zu einer Komödie. Tun Sie das nicht. Legen Sie die Schienen frühzeitig fest. Testen Sie sie mit dem voll beladenen Chassis. Eine schwere Box verändert alles.
NPI mit EVT-/DVT-/PVT-Stufentoren (BOM-Freeze, ECO-Kontrolle) ausführen
Wenn Ihr OEM/ODM-Prozess nach dem Motto “CAD senden, warten, beten” abläuft, werden Sie Probleme bekommen.
Verwenden Sie Stage Gates:
- EVT: Das Konzept beweisen. Mechanische Probleme/Luftstromprobleme frühzeitig erkennen.
- DVTVollständigen Build validieren. Thermische, Leistungs- und Wartungsaufgaben ausführen.
- PVT: Nachweis der Wiederholbarkeit der Fertigung. Sperren Sie Ihre Stückliste. Kontrollieren Sie ECOs.
Hier gewinnen oder verlieren Integratoren Zeit. Wenn Sie eine atx-Server-Gehäuse Layout zu spät, wird jedes ECO zu einer Domino-Reihe. Führen Sie ein Regelwerk für Änderungskontrollen. Machen Sie es langweilig. Langweilig ist gut.
Supply Chain und Qualitätskontrolle zu einem Prozess machen (Toleranzen, Eingangskontrolle)
Sie können das perfekte Chassis entwerfen, es dann aber in der Produktion verlieren, wenn die Qualitätskontrolle unzureichend ist.
Nehmen Sie diese Punkte in Ihre Lieferanten-Checkliste auf:
- Eingangsprüfung des Materials (Dicke, Oberfläche, Konsistenz),
- Aufzeichnungen zu Schlüsseldimensionen,
- kontrollierte Montageschritte,
- Rückverfolgbarkeit für Chargen.
Das ist kein “zusätzlicher Papierkram”. So vermeiden Sie 200 Einheiten mit einer leicht verschobenen PCI-Halterung, die die Bauzeit ruiniert. Fragen Sie mich nicht, woher ich das weiß ... eigentlich doch nicht, es ist schmerzhaft.
Die herstellerübergreifende Kompatibilität ist eine echte Falle (Steckerhöhe, Platinenstärke).
Integratoren wünschen sich oft, dass ein Gehäuse Folgendes unterstützt:
- mehrere Motherboard-Anbieter,
- unterschiedliche GPU-Längen,
- unterschiedliche Steckerhöhen,
- vielleicht zukünftige Überarbeitungen.
Das ist machbar, aber nur, wenn Sie es planen:
- verstellbare Befestigungspunkte,
- Toleranzspielraum, wo es darauf ankommt,
- Modulare Halterungen anstelle von festen Bohrungen überall.
Andernfalls müssen Sie “Feldmodifikationen” vornehmen, was so viel bedeutet wie “wir stecken in Schwierigkeiten”.”
Anpassung ist nicht nur Kosmetik (Compliance, Verpackung, Dokumentation)
OEM/ODM-Erfolg bedeutet, dass das gesamte Paket sauber versandt wird:
- Etiketten und Teilenummern, die zu Ihrem System passen,
- Handbücher, die Techniker nicht verwirren,
- Verpackungen, die den Transport überstehen,
- Prüfprotokolle, die die Abnahme belegen.
Wenn Sie an Rechenzentren verkaufen, werden diese saubere Dokumente und wiederholbare Builds verlangen. Wenn Sie KMUs bedienen, werden diese eine schnelle Einrichtung und einfachen Support verlangen. In jedem Fall sollten Sie die Dokumentation in den Build integrieren und nicht als Word-Datei in letzter Minute erstellen.
