Luftstrom in kleiner Form: Gleichgewicht zwischen Geräuscharmut und Kühlung

Sie wollen eine kleine Anlage, die kühl läuft und ruhig. Eine berechtigte Frage. Der SFF-Luftstrom (Small Form Factor) braucht nur einen Plan: klare Wege, die richtigen Lüfter und eine sanfte Steuerung. Nachfolgend finden Sie eine schlagkräftige, praxiserprobte Methode, um darüber nachzudenken - plus praktische Szenarien und ein paar Optionen in Serverqualität von IStoneCase wenn Sie für die Arbeit, Labore oder den Dauerbetrieb bauen.

TL;DR: Zeichnen Sie zuerst den Luftweg, wählen Sie die Ventilatoren nach Widerstand, anstreben neutraler bis leichter Überdruck, und stimmen Sie die Rampen, damit Ihre Ohren nicht leiden.

Grundlagen der Small Form Factor (SFF)-Luftströmung: direkter Strömungsweg

• Halten Sie die Luft in Bewegung gerade: kühle Luft rein → heiße Luft raus.
• Platzieren Sie den Lufteinlass dort, wo Ihre CPU/GPU tatsächlich atmet.
• Vermeiden Sie Rezirkulation (Rückführung der Heißluftfahne).
• Maschendichte, Staubfilter und Kabelbündel fügen statischer Widerstand-Etat dafür einplanen.

Warum das wichtig ist: Bei SFF ist die Wärmedichte hoch und der Platz knapp. Eine kurze, gerade “Landebahn” reduziert Temperaturspitzen und ermöglicht es, niedrigere Drehzahlen ohne Panik zu fahren.

Überdruck vs. Unterdruck in SFF-Fällen

• Geringfügig positiv (mehr Einlass-CFM als Auslass) hilft bei der Staubkontrolle und leitet die Luft über Filter.
• Neutral Druck ist sicher, wenn die Entlüftungsöffnungen offen und die Wege sauber sind.
• Stark negativ können Luft aus Spalten ziehen, was zu lauten Turbulenzen und Staubeintritt führt.

Faustformel: Start neutral → Stoßen nach leicht positiv wenn Staub oder Hotspots auftauchen.

Ventilatoren mit statischem Druck im Vergleich zu Luftstromventilatoren

• Hoher statischer Druck Fans gewinnen hinter Filter, dichte Gitter, Kühler, dichte Rippen.
• Hoher Luftstrom Fans gewinnen am offenes Netz / ungehindert Tafeln.

Schnellwahl: Wenn hinter dem Lüfter ein Wabengitter oder ein dichter Kühler zu sehen ist, lohnen sich Geräte mit statischem Druck. Wenn nicht, atmen Luftstromlüfter leichter.

Seitlicher Einlass vs. seitlicher Auslass in der Nähe der GPU

• Seitlicher Einlass kühlt CPU und VRMs schnell, sondern kann die GPU mit vorgewärmter Luft versorgt werden, wenn die Abstände gering sind.
• Seitlicher Auspuff hilft der GPU oft, die Wärme direkt nach außen zu leiten, manchmal auf Kosten von CPU-Spitzen.

Entscheidungsfilter: Was ist Ihre Hauptlast?

• GPU-gebunden (Spiel, Rendering): Versuch Seitenauspuff Erstens.
• CPU-gebunden (Kompilierungen, Dev-Builds, Data Crunch): try seitlicher Einlass Erstens.

Fankurvenabstimmung und Psychoakustik

• Bauen Sie eine glatt PWM-Kurve. Stetige Rampen schlagen “Jo-Jo”-Spitzen.
• Zwillingslüfter um ~20-40 RPM versetzen, um zu vermeiden Schlagtöne (das Whoa-Whoa-Dröhnen).
• Begrenzen Sie die Höchstdrehzahl auf das, was Sie tatsächlich vertragen können. Ihre Ohren bestimmen die Obergrenze, nicht das Silikon.

Einfache Kurvenidee: Leerlauf ~min RPM → 45-80 °C steigen linear an → Plateau vor dem “lästigen” Bereich.

Schnappschuss der Evidenz (illustrative Daten)

Die nachstehenden Zahlen spiegeln die allgemeinen SFF-Muster in Community-Laborläufen und Herstellerangaben wider; überprüfen Sie diese in Ihrem Gehäuse mit Ihren Lüftern und Filtern.

Druckmodus → Ergebnis

Richtung des Seitenwandlüfters in der Nähe der GPU

Δ sind typische Werte; je nach Maschendichte, Kühlertyp und Platzierung auf dem Schreibtisch können die Werte variieren.

Praktische Build-Rezepte (Szenarien aus der Praxis)

Leiser Workstation-Aufbau (ITX-Tower-Luftstrom)

1. Pfad: Vorderseite/Seite Ansaugung → hinten/oben Auspuff.
2. Fans: statischer Druck am Einlass (Filter), Luftstrom nach oben.
3. Kurve: niedriger Leerlauf, sanfter Anstieg auf 70 °C, dann mäßiger Schub.
4. Tipp: Lassen Sie einen Abstand von 5-10 mm zwischen Lüfter und Mesh; dadurch werden Zischlaute und Gegendruck reduziert.

LAN-Party / Spiele-SFF (GPU-vorrangig)

1. Pfad: Seite Auspuff neben der GPU; Frischluftzufuhr unten/vorne.
2. Fans: statischer Druck auf jedem dichten Gitter; Luftstrom bei offenem Gitter.
3. Kurve: GPU-Lüfter ein wenig aggressiver, Gehäuselüfter leiser.
4. Tipp: Vermeiden Sie Kabelbündel in der Nähe des GPU-Eingangs - dies verringert die Effizienz der Blades.

NAS / Miniserver für das Heimlabor (immer eingeschaltet, staubgeschützt)

1. Pfad: Vorderseite Ansaugung durch Staubfilter → hinten Auspuff.
2. Fans: statischer Druck für die Ansaugung des Antriebskäfigs; ruhiger Luftstrom an der Rückseite.
3. Kurve: Supertiefes Leerlaufverhalten, langes, flaches Mittenband; Reduzierung tonaler Spitzen.
4. Tipp: Zeitplan Filter sauber; Überdruck hält das Innere sauber.

Rackmount- und ITX-Optionen: server rack pc gehäuse, Server-PC-Gehäuse, Computergehäuse Server, atx-Server-Gehäuse

IStoneCase baut beides SFF-freundlich und serverbasierte Gehäuse - praktisch, wenn Sie ein Tischgerät mit Labor- oder On-Premise-Geräten kombinieren möchten. Wir bieten OEM/ODM und Bulkware für Rechenzentren, Algorithmus-Hubs, Unternehmen, KMUs, Service-Provider, Entwickler, Case-Anbieter, DB-Leute, Forschungsteams - ja, die ganze Palette.

• server rack pc gehäuse - wenn Sie aufgeräumte Kabelkanäle, einen Luftstrom von vorne nach hinten und Stabilität bei der Schienenmontage benötigen.
• Server-PC-Gehäuse - klassische Layouts mit geräumigen Kanälen für Kühlgeräte der Enterprise-Klasse.
• Computergehäuse Server - flexible Schächte für speicherintensive Builds, mit Ansaugfiltern, die nicht verstopfen.
• atx-Server-Gehäuse - ATX-Boards, lange GPUs, echter Airflow Headroom.
• Rackmount-Gehäuse - geradliniger Luftstrom und einfache Wartungsschlaufen.
• ITX-Gehäuse - kompakt, aber nicht beengt; seitliche Belüftung, die sich tatsächlich ausrichtet.

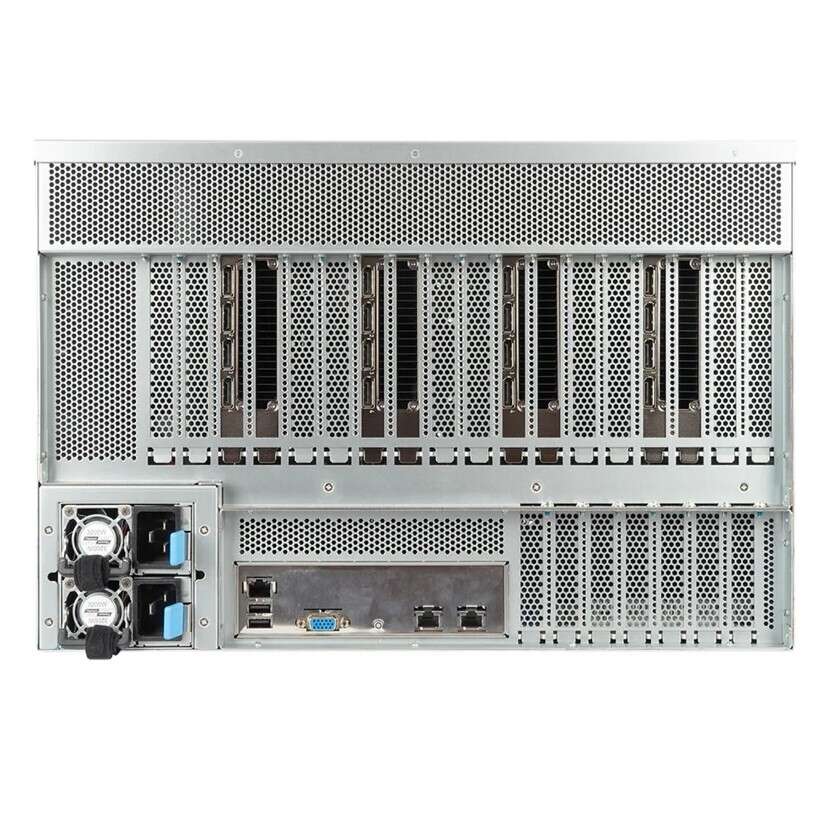

• GPU-Server-Gehäuse - Karten mit hoher TDP benötigen einen geführten Plenumraum und einen kurzen Abluftweg.
• NAS-Geräte - Fahrkorbdruckzonen und Vibrationskontrolle für den 24/7-Betrieb.

Warum IStoneCase: “IStoneCase - Der weltweit führende Hersteller von GPU/Server-Gehäusen und Speichergehäusen als OEM/ODM-Lösung”. Wir bieten hochwertige Serverkoffer, NAS-Geräte, und angepasst OEM/ODM Lösungen, die auf Leistung und Haltbarkeit ausgelegt und auf Ihre Bedürfnisse zugeschnitten sind. Wenn Sie in großen Mengen einkaufen oder einen speziellen Ausschnitt / Schlitten / Luftleitblech benötigen, sprechen wir diese Sprache.

Checklisten, die Sie kopieren und einfügen können

SFF-Luftstrom-Schnellprüfung (5 Min.)

• Zeichnen Sie Pfeile: wo tritt kühle Luft ein, wo tritt heiße Luft aus?
• Zählbeschränkungen: Filter, feines Netz, Käfige → zuweisen Statischer Druck Fans dort.
• Druck einstellen auf neutral → leicht positiv.
• Versetzte Zwillingslüfter 20-40 UMDREHUNGEN PRO MINUTE um Schlaggeräusche abzuschalten.
• Hören Sie in der Nähe der Seitenwand: Wenn Sie “pfeifen”, fügen Sie einen Abstand hinzu oder verringern Sie die Dichte des Gitters.

Wenn die Thermik noch mies aussieht

• Drehen Sie die Seitenlüfter (Einlass ↔ Auslass) je nach Arbeitsbelastung.
• GPU-Lüfterkurve anpassen; Gehäuselüfter ein wenig absenken, um turbulente Vermischung zu verhindern.
• Verlegen Sie das dickste Kabelbündel weg von einer Lüfterdrehscheibe.
• Prüfen Sie den Freiraum auf dem Schreibtisch; die Koffer müssen auch von der Seite/vom Boden her atmen können.

Wie sich dies auf den Geschäftswert auswirkt (OEM/ODM & Skalierung)

• Wiederholbare Akustik: ein sauberer Luftstromweg + vorhersehbare Lüfterkurven bedeuten weniger Supportanfragen (“meine Box ist laut!”).
• Die Staubdisziplin: Leichter Überdruck und leicht abnehmbare Filter reduzieren die Ausfallzeiten.
• Kundenspezifische Platten und Schienen: IStoneCase kann hinzufügen Führungsschienen, Luftleitbleche oder ein auf die Kühlleistung abgestimmtes Perforationsmuster statische Druckkurve-das ist der Vorteil von OEM/ODM für Flotten.
• Gemischte Flotten: ITX-Edge-Knoten + Rackmount-Backends? Halten Sie die Luftstromlogik identisch, damit die Betriebsabläufe nicht für jedes Gehäuse neu erlernt werden müssen.

Eine weitere Tabelle: Auswahl der Ventilatoren nach Platzierung
