Cuando se pone un chasis de servidor mural en la pared, no solo cuelgas metal. Estás colgando datos en directo, tal vez el Wi-Fi de toda la empresa, tal vez un nodo de borde de IA. Si el diseño del soporte de carga y el anclaje es incorrecto, incluso el mejor caja pc rack servidor puede acabar en el suelo.
Así que hablemos de cómo pensar como un “ingeniero de muros” sin convertir esto en un aburrido libro de texto.
Tipo de pared y capacidad de carga para chasis de servidor de montaje en pared
Antes de elegir un caja del ordenador servidor, deberías hacerte una pregunta muy sencilla:
¿Qué clase de muro tengo realmente aquí?
En los proyectos reales suele haber tres tipos:
- Hormigón macizo o bloque - fuerte, rígido, feliz de llevar un chasis de montaje en pared más pesado.
- Pared de ladrillo - no todos los ladrillos son iguales, algunos son huecos, otros blandos, así que hay que tratarlos con un poco más de cuidado.
- Montantes + paneles de yeso - muy común en oficinas y laboratorios domésticos; la propia piel de los paneles de yeso es casi cosmética para la carga.
Si atornillas un caja pc servidor sólo en tacos de cartón yeso, la instalación puede parecer bien el primer día. Unos meses más tarde, después de más discos, más calor, un poco de vibración, pequeñas grietas comienzan a aparecer. No es divertido.
Buenas prácticas:
- apunte sus anclas hacia estructura (hormigón, ladrillo o montantes),

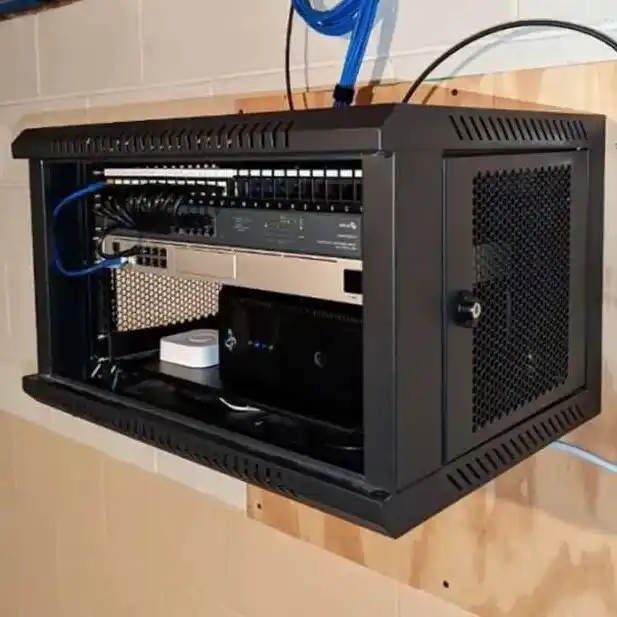

- si los espárragos están en mala posición, monte un placa base primero (contrachapado grueso o chapa de acero),
- a continuación, monte el Maletín de pared de IStoneCase o el chasis que elijas en esa placa.
El muro se convierte en parte del diseño del sistema, no sólo en un fondo.
Cálculo de la carga total de una carcasa de servidor mural
La pared no conoce los nombres de los productos. Sólo siente peso y palanca.
Para cualquier montaje mural caja pc rack servidor, suma:
- el chasis vacío,
- unidades, fuentes de alimentación, ventiladores, raíles, tal vez GPU si se trata de un equipo compacto. Servidor GPU de IStoneCase,
- haces de cables y pequeños aparejos sentados o colgados en él,
- gente tirando de los cables de conexión, dando portazos, a veces apoyándose en la caja (sí, pasa).
No te limites a contar la configuración de hoy. Piensa así:
- “Si lleno todas las bahías después, ¿cuánto pesa?”
- “¿Vamos a añadir un pequeño SAI en el mismo panel de pared?”
- “¿Utilizaremos discos más densos o CPU más potentes en la próxima actualización?”.”
Una simple regla general: diseñe sus anclajes y la estructura de la pared con más espacio para la cabeza. No son números exactos aquí, pero si el sistema crece, todavía se siente relajado. Si la carga funciona sólo en perfectas condiciones, ya está demasiado cerca.
Diseño de anclajes y disposición de anclajes para chasis de servidor de montaje en pared
Tipos de anclajes para muros de hormigón, ladrillo y entramado en la instalación de una caja de PC en un bastidor de servidor
Ahora conocemos la pared y el peso. El siguiente punto delicado es la elección del anclaje.
Para montaje en pared caja del ordenador servidor, que se ve normalmente:
- Hormigón o bloque macizo
- utilizar anclajes de manguito, anclajes de cuña o anclajes químicos,
- taladrar el diámetro y la profundidad adecuados, limpiar el polvo, apretar según las especificaciones.
- Pared de ladrillo
- elija anclajes adecuados para el tipo de ladrillo,
- Evite las juntas débiles, aléjese de las esquinas.
- Montantes + paneles de yeso
- encontrar clavos con un detector adecuado, no sólo golpeando con los dedos,
- utilice tirafondos con longitud suficiente en montantes de madera o metal,
- si sólo puede golpear uno o dos montantes, añada una tabla de refuerzo a través de varios montantes.
Los interruptores en seco están bien para interruptores pequeños o unidades Wi-Fi. Para un servidor atx caso con discos duros llenos y una fuente de alimentación potente, eso es buscarse problemas.
Aquí es donde ayuda un proveedor como IStoneCase: sus Servidor y Maletín de pared se construyen con orejas de montaje y patrones de orificios razonables, para que sus anclajes y su chasis realmente cooperen en lugar de luchar entre sí. Puede consultar las opciones en Servidor y hazlos coincidir con la estructura de pared que tienes.
Disposición de anclajes, placa de apoyo y factor de seguridad para chasis de servidor de montaje en pared
La disposición de los anclajes no es sólo “cuatro tornillos en algún sitio”. Controla cómo se reparte la carga por la pared.
Lógica de campo típica:
- utilizar al menos cuatro anclajes principales para un chasis de servidor de montaje en pared serio,
- colócalos bien separados, tanto horizontal como verticalmente,
- mantenga una distancia suficiente de los bordes superior, inferior y laterales de la pared,
- intente alinear el patrón de anclaje con el centro de masa del chasis cargado.
Las habitaciones reales están desordenadas. La distancia entre montantes es irregular, el ladrillo viejo no es perfecto, la escalera de cables quiere que el bastidor se desplace un poco. Por eso a muchos instaladores les encanta un tablero de apoyo:
- fijar una tabla resistente en muchos montantes o puntos sólidos,
- a continuación, montar el chasis en la placa con tornillos más cortos,
- ahora la carga se reparte y tienes libertad para ajustar la posición final.
Además, los equipos suelen construir en un factor de seguridad. Los anclajes no deben funcionar al límite absoluto. Se deja margen para vibraciones, cambios de temperatura y pequeños errores. Es un seguro barato comparado con un nodo caído.
Tabla de datos prácticos de carga para chasis de servidor de montaje en pared
Aquí tienes una sencilla tabla de trucos que puedes incluir directamente en tu documento de diseño o nota de proyecto.
| Aspecto del diseño | Práctica típica para chasis de servidor de montaje en pared | Lo que hay que comprobar |
|---|---|---|
| Tipo de pared | Hormigón o ladrillo resistente para construcciones pesadas; montantes + tablero de refuerzo para instalaciones de paneles de yeso. | Confirmar la estructura real del muro in situ, no sólo en el plano |
| Carga total | Chasis de recuento, juego completo de unidades, fuentes de alimentación, ventiladores, raíles, además de crecimiento. | Vuelva a comprobarlo cuando el equipo de hardware añada “unas pocas unidades más”.” |
| Tipo de anclaje | Hormigón → manguito / cuña / químico; ladrillo → tacos para ladrillo; montantes → tirafondos. | Adaptar las especificaciones del anclaje al material de la pared y al rango de carga previsto |
| Disposición de los anclajes | Mínimo cuatro anclajes, amplia extensión, buena distancia entre bordes, centro de masa aproximadamente en el interior | Compare el patrón de orificios del chasis con la disposición de los montantes o el tablero de soporte |
| Tablero de apoyo | Contrachapado grueso o chapa de acero cuando los montantes no estén en la posición correcta o la pared parezca débil. | Primero fije la placa firmemente y luego monte la carcasa del servidor en la parte superior. |
| Altura libre de seguridad | Tratar el sistema de anclaje como más resistente que la carga real máxima prevista | Si las cifras empiezan a parecer “demasiado ajustadas”, hay que rediseñarlas, no ignorarlas. |
No es necesario hacer cálculos exóticos. Esta tabla evita que el equipo tenga que “echar un vistazo” durante una instalación nocturna apresurada.
Casos prácticos y escenarios reales de chasis de servidor de montaje en pared

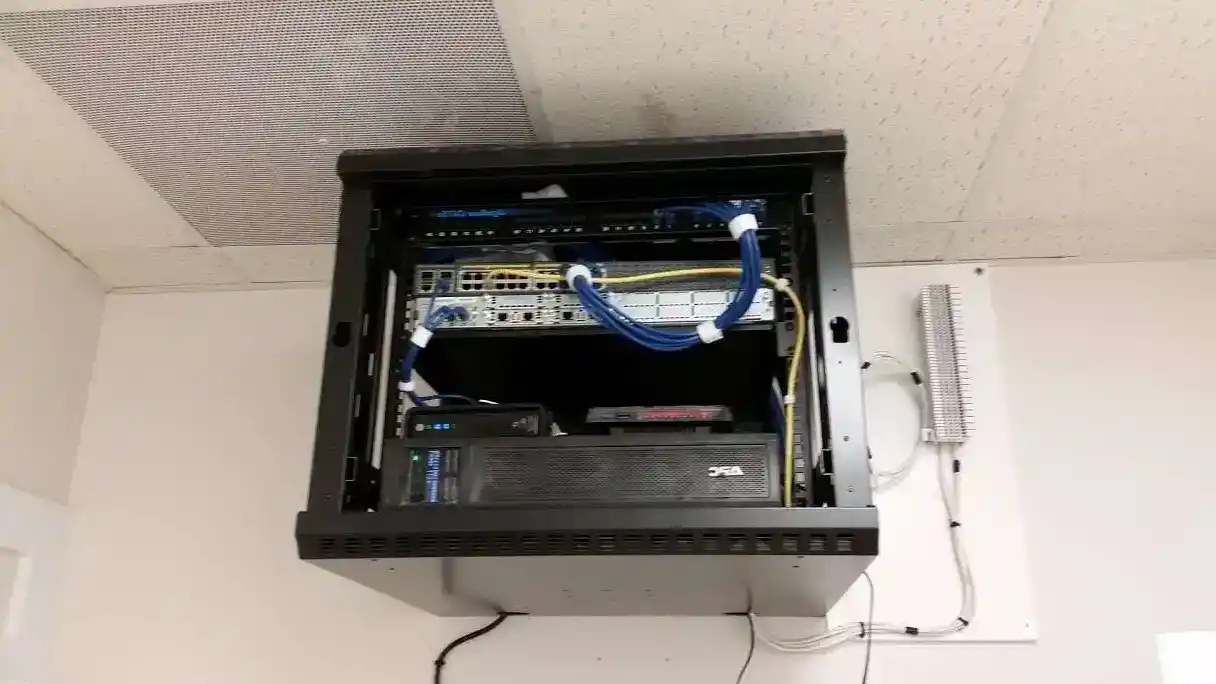

Armario de red para oficina pequeña con caja de montaje en pared
Piense en un armario de red diminuto: un chasis de montaje en pared, un conmutador PoE, un panel de conexiones, quizás un pequeño Dispositivos NAS unidad de IStoneCase. Al principio esto parece un trabajo ligero. En realidad lo es:
- todo el tráfico de personal que pasa por esa esquina,
- más y más cables cada trimestre,
- gente abriendo la puerta, a veces un poco fuerte, a veces chocando contra el engranaje.
Si el Maletín de pared se asienta sobre un conjunto de anclajes débil, el calor, el peso y las vibraciones se comen poco a poco la estructura. Empiezas a ver desalineación, ruidos extraños, incluso grietas finas en la pared.
Con un diseño de carga adecuado:
- elija una profundidad corta sólida caja pc rack servidor,
- golpear los montantes o el hormigón con anclajes limpios,
- dejar espacio para abrir la puerta y realizar el mantenimiento de las transmisiones sin poner el peso del cuerpo sobre el chasis,
- Mantén la gestión de cables sobre raíles en lugar de colgarla de los puertos de red.
Resultado: el “pequeño armario” se comporta como un minicentro de datos, no como un hack temporal.
Nodo Edge AI o Branch respaldado por equipos NAS y de montaje en bastidor
Ahora cambia a una fábrica o tienda. Montas un nodo AI de borde en la pared, alimentando un Caja de montaje en bastidor en una sala cercana y extrayendo datos del almacenamiento local. A veces, el propio edge box es un servidor atx caso con GPU y NVMe. Incluso podría mezclar un chasis de montaje en pared con un Caja ITX para el trabajo de pasarela.
Aquí el entorno es más duro:
- vibraciones de las máquinas,
- polvo y aire caliente en lo alto de la pared,
- personas que pasan cerca con carros o herramientas.
Si el soporte de carga es débil, un pequeño impacto puede provocar una grieta. Si la disposición de los anclajes es inteligente, el tablero de refuerzo es resistente y el armazón del chasis es rígido, el sistema da la sensación de estar en su sitio.
Aquí es donde ayuda la línea más amplia de IStoneCase: puede combinar un nodo de montaje en pared, un Caja de montaje en bastidor columna vertebral de Caja de montaje en bastidor y adecuada Carril guía del chasis para construir una pila completa que sobreviva a la vida real, no sólo a las pruebas de laboratorio.
IStoneCase Caja de montaje en pared y soporte OEM/ODM para diseño de soporte de carga
IStoneCase se posiciona como “El fabricante líder mundial de soluciones OEM/ODM para chasis de almacenamiento y carcasas de GPU/servidores”.” No son sólo palabras de marketing. Para el diseño de cargas y anclajes significa:
- su caja pc servidor, Servidor GPU, Caja de montaje en bastidor, Maletín de pared, Dispositivos NASy Caja ITX familias comparten una mentalidad clara: armazón resistente, peso razonable y puntos de montaje que tengan sentido en paredes reales,
- si realiza el pedido como OEM/ODM, puede solicitar patrones de orificios personalizados, orejas de montaje más gruesas, soportes especiales o bridas laterales adicionales. para adaptarse a las normas locales de anclaje o a muros especiales,
- Los compradores al por mayor y los mayoristas obtienen chasis listos para instalaciones repetibles, de modo que los equipos de campo dedican menos tiempo a “arreglar la pared” y más a prestar servicios.
Para los centros de datos, los centros de algoritmos, los MSP e incluso los desarrolladores entusiastas, esto supone un valor empresarial directo: menos fallos en el sitio, menos desplazamientos en camión, mejor tiempo de actividad. El chasis de servidor de montaje en pared deja de ser un rincón arriesgado y se convierte en otra parte fiable de su pila de infraestructura.
En resumen: tratar soporte de carga y diseño de anclajes como parte de las especificaciones, no como una ocurrencia tardía. Elija la pared correcta, calcule la carga real, elija los anclajes adecuados y trabaje con un proveedor de chasis que realmente entienda estos detalles. Entonces, su chasis de servidor mural se queda donde debe estar: trabajando tranquilamente, sin intentar caer sobre la cabeza de nadie.
