小さな箱でありながら、本物の箱のように振る舞いたい。 コンピューターケースサーバー.
2つのドライブ、適切な温度、低ノイズ、簡単なサービス。.
机の下に隠れて悲鳴を上げるレンガではない。.
このミックスは、基本的にデュアルドライブのミニと同じものだ。 ITXケース の生死がかかっています。IStoneCaseはデータセンター、AIチーム、研究所、MSP向けにOEM/ODMを行っているため、私たちは同じ問題を何度も目にします。それは、悪い熱予算、乱雑なケーブル配線、エアフローを利用する代わりにエアフローと戦うドライブレイアウトなどです。.
デュアルドライブITXケースの設計と熱予算
小さなエンクロージャーには “余分な ”空気はない。.
すべてのワットが重要だ。.
ドライブを2台追加すればいい：
- シェル内のベース温度を上げる。.
- CPUとチップセットから余裕を奪う。.
- ファンカーブを押し上げると、アイドリングノイズがすぐに耳障りになる。.
だから最初の質問は、“ドライブケージのどこにボルトを打てばいいのか ”ではない。”
そうだ： このノードの熱収支は？?
IStoneCaseの多くは、中小企業や支社で使用するために構築されています：
- 透明な80mmまたは92mmの吸気口1つ。.
- 前面または側面からドライブを通過し、その後ボードを横切る短いエアフロー経路。.
- メインウインドの外にFLEX PSUを置くか、外付けブリックでさらに容積を確保する。.
会議室に暑い通路と寒い通路はありません。シャーシ自体が熱とノイズを管理しなければならない。.
ドライブの選択ITXケースにおける2.5″と3.5″の比較
ベントについて議論する前に、次のことを決めてください。 ドライブコンボ.
この選択によって、容量、熱、振動の出発点が設定される。.
Mini ITXケースのデュアルドライブミックス
| ドライブ・コンボ | 熱と騒音 | 一般的な使用方法 | 現地からのメモ |
|---|---|---|---|
| 2× 2.5″ SSD | 最もクールで、ほぼ無音 | デブラボノード、サイレントデスクトップNAS、サイネージコントローラ | 生のテラバイトよりノイズを重視するなら最高 |
| 1× 3.5″ HDD + 1× 2.5″ SSD | 中程度の熱、若干のシークノイズ | ブランチバックアップボックス、エッジキャッシュ、ライトファイルサーバー | HDDはコールドデータを保持し、SSDはOSまたはホットデータを実行する |
| 2× 3.5″HDD | 最も温かく、常に聞こえる | CCTV NVR、ヘビーNAS、ログコレクター | 素直なエアフローと優れた振動コントロールが必要 |
静かでシンプル、コンパクトなデュアルSSDをお望みなら ITXケース とてもよく働く。.
より多くのコールドストレージが必要な場合は、「1×大容量HDD＋1×SSD」の組み合わせが通常のスイートスポットだ。.
多くのOEM顧客のために、IStoneCaseはその中間オプションを念頭に置いてベアボーンを出荷している。エンクロージャーは、小型の サーバーPCケース, しかし、モニターの下や棚の上に置けるほど小さい。.

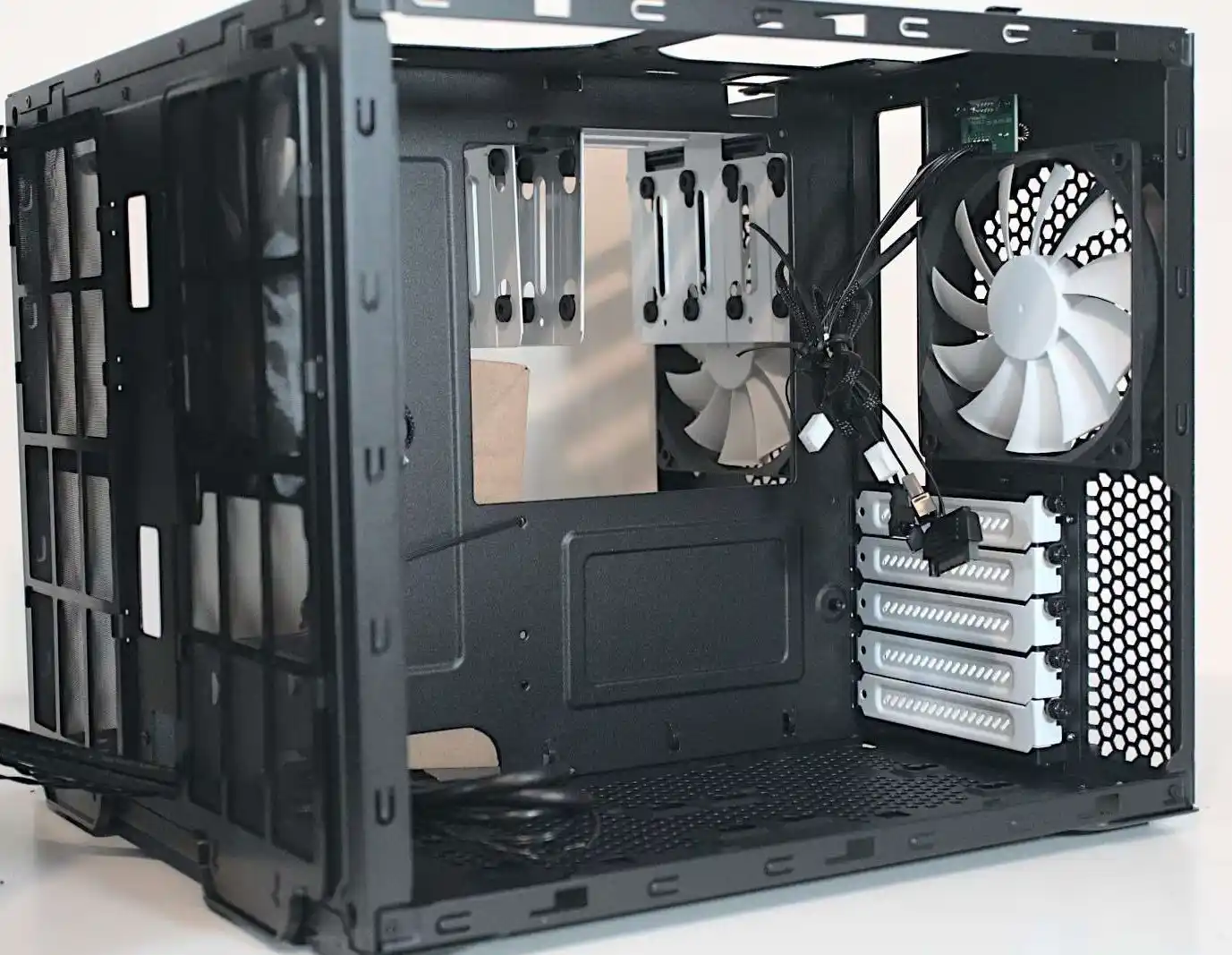

コンピュータケースサーバのドライブケージ、エアフロー経路、ノイズフロア
さて、苦しいところだ： ドライブケージ＋エアフロー.
悪いレイアウトはこんなことをする：
- 唯一のファンの目の前に3.5″ケージを吊るす。.
- SATAケーブルと電源ケーブルを吸気経路に通す。.
- ドライブに送られるはずの冷気をPSUに吸わせる。.
そうなると温度が上昇し、ファンが回転する。.
静音エッジ・ノード」がミニ・リーフブロワーに変身。.
より優れたデュアルドライブITX設計：
- 気流を横切るのではなく、気流に沿ってドライブを配置する。.
- ファンの視界を可能な限りオープンに保つ。.
- 短いケーブルとタイダウンポイントを使用し、ケーブルがファンをふさがない。.
レイアウトの選択と容量／熱／騒音
| レイアウトの選択 | 容量効果 | 熱効果 | ノイズ効果 |
|---|---|---|---|
| 吸気ファン前のケージ | あと1ドライブ追加できるが、きつい | エアフローが遮断され、ドライブ付近にホットスポットが発生 | ファンはもっと速く回転しなければならない。 |
| 気流に乗って側壁を走る | まだ2ドライブ可能 | ドライブフェース上を空気が流れる | より低いファン回転数、よりソフトなサウンド |
| ドライブではなくマザーボードの上のPSU | ドライブ数に変更はない | 熱はドライブベイを通らず、上がって出ていく | 耳元でPSUファンのノイズが少ない |
| タイポイントによるすっきりとしたケーブル配線 | 追加容量なし | 再循環とマイクロホットスポットを低減 | 乱流が少なく、スムーズなノイズプロファイル |
これこそ、IStoneCaseがインテグレーターのためにコンパクトな筐体に作り上げたディテールである。.
50台のエッジノードを配備する場合、すべてのインストーラーがジップタイでエアフロー経路を作り直すようなことは避けたい。.
IStoneCaseによる実際のデュアルドライブITX使用例
理論だけでなく、実際の使い方を話そう。.
ここでは、小型のIStoneCaseシェルで作られた、非常に一般的な3つのデュアルドライブパターンを紹介する。.
支店バックアップノード
シナリオ
- 毎晩のバックアップ用に3.5″ディスクを1枚。.
- OSとログ用に2.5インチSSDを1台。.
- 箱はルーターの横の低くて埃っぽい戸棚に置いてある。.
ペインポイント
- スペースが限られ、専用ラックもない。.
- IT部門以外のスタッフがボックスを移動したり、プラグを抜いたりすることもある。.
- ファンノイズを最小限に抑えながら冷却する必要がある。.
コンパクト コンピューターケースサーバー IStoneCaseのFLEX PSUとクリアな80mm吸気口は、このシナリオにぴったりです。ドライブはエアフロー内に収まり、温度はコントロール下に保たれ、ケースは依然として「オフィス・フレンドリー」に見えます。“
サイレントデスクトップNASまたは開発用サンドボックス
ここで優先順位がひっくり返る。.
容量もいいが、静寂の方が重要だ。.
- 2.5″SSDを2基搭載、ファンアシスト機能付き ITXケース または外部レンガ設計。.
- 低TDPのCPUで、ファンレスか低速タワー型クーラーを使う。.
- ボックスはデザイナーの机の上や開発者のモニターの横に置かれている。.
回転する錆がなく、ATX PSUブロックが内蔵されていないため、ノイズフロアは低下します。多くのラボでは、電源が入っていることを忘れてしまうほどです。開発クラスタやテストクラスタにとっては完璧です：摩擦が少なく、不満はありません。.
AIまたはアナリティクス用エッジノード
最後の1つ：小さなノード、重い仕事。.
- 2台のドライブ：SSDはホットモデルおよびデータ用、HDDまたは2台目のSSDはログまたはコールドデータ用。.
- 追加のNICまたはロープロファイル・アクセラレータ。.
- 小さな「エッジ・クローゼット」の棚に取り付けられ、多くの場合、適切な室内冷却がない。.
そこで、強化されたITXエンクロージャーを、より幅の広い GPUサーバーケース またはNASデバイスの戦略は理にかなっています。IStoneCaseは、ライン間で同じ設計言語とエアフローロジックを維持することができるので、現場チームは空気がどこから入ってきて、どこから抜けるかを即座に理解することができます。.
ミニITXケースからサーバーラックPCケース、ATXサーバーケースまで
たいていのフリートは、小さな箱1つで止まることはない。.
ITXのビルドから始めて、プロジェクトが大きくなっていく：
- セントラル・サイトに適切な サーバーラックPCケース スタック。.
- 地域オフィスは2Uまたは3Uを追加 ラックマウントケース.
- を備えたウォールキャビネットが必要なお客様もいらっしゃいます。 ウォールマウントケース 文字通り、床面積がないからだ。.
- アナリティクスまたはトレーニングクラスターがフル稼働に移行 atxサーバーケース より多くのファンとホットスワップベイを備えたシステム。.
朗報：同じ3ウェイバランスはまだ機能している。.
- 定員
- ノードあたり本当に必要なドライブの数を決める。.
- 初日からベイを最大にするのではなく、将来の密度のためにスペースを残す。.
- 熱
- すべてのシャシーに明確な吸排気経路をマッピング。.
- CPU、GPU、PSU、ドライブ間で共有されるサーマルバジェットに注意。.
- ノイズ
- オフィスの場合は、アイドル時のノイズフロアが低くなるように設計する。.
- ラックについては、ファンのカーブが予測しやすく、交換が容易であることを重視する。.
IStoneCaseは、以下のすべてをデザインしています。 サーバーPCケース コンパクトなライン ITXケース シェルでは、エッジノードからフルラックまで、1つのエアフロー哲学を維持することができます。そのため、ITサービス・パートナー、データベース・プロバイダー、研究チームは、奇妙な一度限りの動作をすることなく、混合フリートでの展開を容易にすることができる。.
実世界で使えるデュアルドライブITXケース設計のまとめ
デュアルドライブITXは魔法ではありません。慎重にバランスを取っているだけなのだ。.
- 2.5″と3.5″ドライブの適切な組み合わせを選ぶ。.
- ドライブケージやケーブルでエアフローを塞ぐのではなく、エアフロー経路を保護します。.
- ピーク負荷だけでなく、サーマルバジェットやアイドル時のノイズにも注意しよう。.
- 小さなノードを、大きなノードと同じロジックになるように設計する。 サーバーラックPCケース そして atxサーバーケース 配備される。.
IStoneCaseは、このバランスの中ですでに生きているシャーシパートナーをお望みなら、そのために作られたものです。 サーバーPCケース, ラックマウントケース, NASデバイスとコンパクト ITXケース 量販店向けのOEM/ODMオプション付き。.
