企業で使用する機材と狭い壁面スペース。問題は、"吊り下げられるか "ではなく、"本物のラックのようにフィットし、冷却し、サービスできるか "です。バイヤーやエンジニアが実際に使用するチェックを、IStoneCaseのウォールマウントラインナップと照らし合わせてみましょう。
EIA-310 19インチ標準および サーバーラックPCケース 互換性
ウォールマウントがEIA-310に準拠していない場合、レールの位置が合わず、イヤーが固定されません。EIA-310は、19インチ開口部、ホールグループ、ラックユニット（1U = 1.75″）を定義しています。あなたの サーバーPCケース または コンピューターケースサーバー これらの数字に着地しなければ、一日中ハードと戦うことになる。
収穫だ： 19インチEIA-310、正方形穴優先、3穴グループ/Uを確認すること。
奥行き、レール、定格荷重 サーバーPCケース ウォールマウントキャビネット
企業の1U/2Uシステムは長い。多くの "スイッチデプス "ウォールマウントはそうではありません。探してください：
- サーバーの深さ 取り付け（プラグとケーブルの曲げ半径で～30″クラスのクリアランスを目標に）。
- 4ポスト そのため、棚板1枚の代わりにスライドレールが荷重を支える。
- A 負荷定格 およびコンプライアンス（例：ICTエンクロージャのUL 2416）。
収穫だ： フルレールはフロント＋リアの支柱が必要。シェルフマウントは、保守性が重要でない場合の最後の手段である。
エアフロー コンピューターケースサーバー前後またはバスト
エンタープライズシャーシを想定 フロント吸気 → リア排気.ウォールマウントドアやサイドパネルは、その流れを短絡させる可能性がある。
- 吸気経路を確保し、ベゼルを詰まらせないこと。
- 用途 ブランキングパネル を使用して、空の U ポジションでの再循環を止めます。
- クリーンな排気経路を維持し、吸気ゾーンに熱風を戻さないようにする。
収穫だ： ウォールマウントをミニラックのように扱う。
マザーボードと電源：SSI-EEBとCRPSの組み合わせ atxサーバーケース フットプリント
ビッグアイアンはよく使う サイ・イーブ（12×13） ボード。これは標準的なATXよりも幅が広く、ケースがそれ用に設計されていない場合、ファンやコンパクトなハウジングのブレースと衝突する。
パワーがあれば、企業は愛を築く CRPS (またはM-CRPS）冗長電源-ショート、ホットスワップ可能、エアフローに優しい。筐体は、吸気口を塞がずに、PSUキャニスター、バックプレーン、ケーブルの折り曲げスペースを確保する必要があります。
収穫だ： ATXサポート」イコール「SSI-EEB対応」と思わないこと。スタンドオフとブレースのレイアウトを明示してください。
ストレージ・バックプレーンU.2/U.3およびUBM計画
NVMeのホットスワップが必要な場合は、次のことを計画してください。 U.3 トライモード・バックプレーン（1つのケージにSATA/SAS/NVMe）または UBM 管理。トライモードは、ワークロードが進化したときにリエンジニアリングの手間を省くことができるが、バックプレーン、ハーネス、エアフローのためのスペースが必要になる。
収穫だ： バックプレーンオプション、少なくとも奥行きとケーブルの取り回しを確認し、アップグレードによって新しいシャーシが必要にならないようにする。
GPUとアクセラレータ：FHFL、デュアルスロット、サーマルヘッドルーム
データセンターのアクセラレーターは 全音ミク (フルハイト、フルレングス）、通常 デュアルスロットそしてしばしば パッシブ.シャーシの風洞に頼っている。サイドベントの浅いキャビネットでは、風洞に頼ることになる。
収穫だ： デュアルスロットクリアランス、ストレートスルーエアフロー、ロングカードのメカニカルサポートを確認。
電源コネクタとケーブルマネジメントC13/C14とC19/C20の比較
企業向けPSUには、一般的にIEC 60320コネクタが使用されている。 C13/C14 リードが細くなった； C19/C20 の方が硬く、深さと曲げ半径を増やす必要がある。
収穫だ： キャビネットの奥行きを計画するときは、シャーシの長さだけでなく、プラグ・ボディや緩やかなベンドも含めてください。
クイック互換性チェックリスト（RFQに添付してください）
| 寸法 | 何を確認すべきか | 良い目標 | なぜそれが重要なのか | IStoneCaseチップ |
|---|---|---|---|---|
| ラック標準 | 19インチEIA-310開口部、ホールグループ、スクエアホール | スペックシートにEIA-310と記載 | レールは整列し、耳付きシートが装着される。 | ご要望に応じてEIA-310の図面をご提供いたします。 |
| 取付深さ | サーバーの長さ＋プラグ＋曲げ半径 | ~フルデプス1U/2Uの場合、～30″クラス | ケーブルの潰れやファンの詰まりを回避 | サーバーの奥行きに合わせたウォールマウントのバリエーション |
| ポスト＆レール | スライドレール用4本支柱サポート | フロント＋リア・アジャスタブル・ポスト | 真の保守性、安全なロードパス | レールキットの互換性 |
| 荷重と安全性 | 定格容量＋エンクロージャ標準 | UL 2416（ICTエンクロージャ） | コンプライアンスと安全な固定 | 現場ごとに壁／アンカー・ガイダンスを提供 |
| マザーボード | SSI-EEB/ATXスタンドオフ・レイアウト | 明示的なSSI-EEBオプション | デュアルソケットボードには幅が必要 | カスタムスタンドオフ |
| パワー | CRPS/M-CRPSベイ＆エアフロー | クリアインテーク付きホットスワップケージ | 熱ペナルティを伴わない冗長性 | CRPSブラケットとダクトはオプション |
| ストレージ | U.2/U.3、UBMレディネス | トライモードまたはアップグレードパス | スムースSSDリフレッシュ、ミクストメディア | バックプレーン＋ハーネスキットに対応 |
| GPU | FHFLデュアルスロットクリアランス | フルレングスカードサポート | たるみがなく、クリーンなエアフロー | カードリテーナーとバッフルを用意 |
| 気流 | 前後風洞 | ブランキングパネル、ケーブル衛生 | 熱風循環の停止 | プレカット・ファン・ウォールとバッフル |
| パワーリード | C13/C14とC19/C20のスペース比較 | リア・クリアランスの拡大 | プラグへの負担と熱を防ぐ | プラグタイプごとの深さオプション |
フィールドシナリオ（チームが実際にどのように展開するか）
エッジクローゼット：2Uコンピュート1台＋25Gスイッチ（コンパクト サーバーラックPCケース スタック)
仮想化サービスとトップ・オブ・ラック・スイッチを実行する2Uのノードが1台ある。そのため 奥行きサーバー、4ポスト ウォールマウント。サーバー上部に1Uのブランクを確保し、圧力を向上させる。スイッチをブラシパネルで上部に設置し、冷気の迂回を防ぐ。可能であれば、ノードにC13電源を供給する。
オンプレミスの推論：アクセラレーターカード＋U.3 NVMeスレーズ
ローカルにモデルを提供し、デュアルスロットのFHFLカードと高速NVMeが必要です。GPUの長さをサポートし、フロントからバックへの経路がまっすぐなシャーシを選びます。選択 U.3 バックプレーン（またはUBM対応設計）により、新しいエンクロージャーを使用せずにSATA/SAS/NVMeを混在させることができます。ケーブルの取り回しがすっきりしているため、ジップタイによる「レンガの壁」がありません。
SMBラボのリフレッシュ：混合 atxサーバーケース とショートディープギア
テストボックスを統合している。1つのノードがSSI-EEBを使用している場合、スタンドオフマップを確認してください。レールに乗らないユニットには、レースバーを追加し、電源を引っ張らずにシャーシを引っ張れるように、サービススラックを残す。大容量のPSUを使用する場合は、C19リード線用のリアスペースを確保する。
IStoneCaseの適合場所（スロット、深さ、オプションで選択）

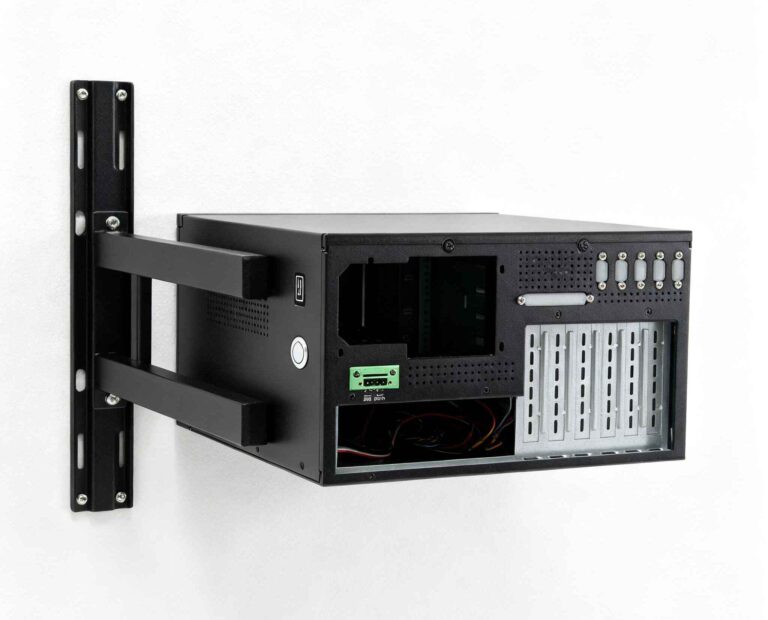

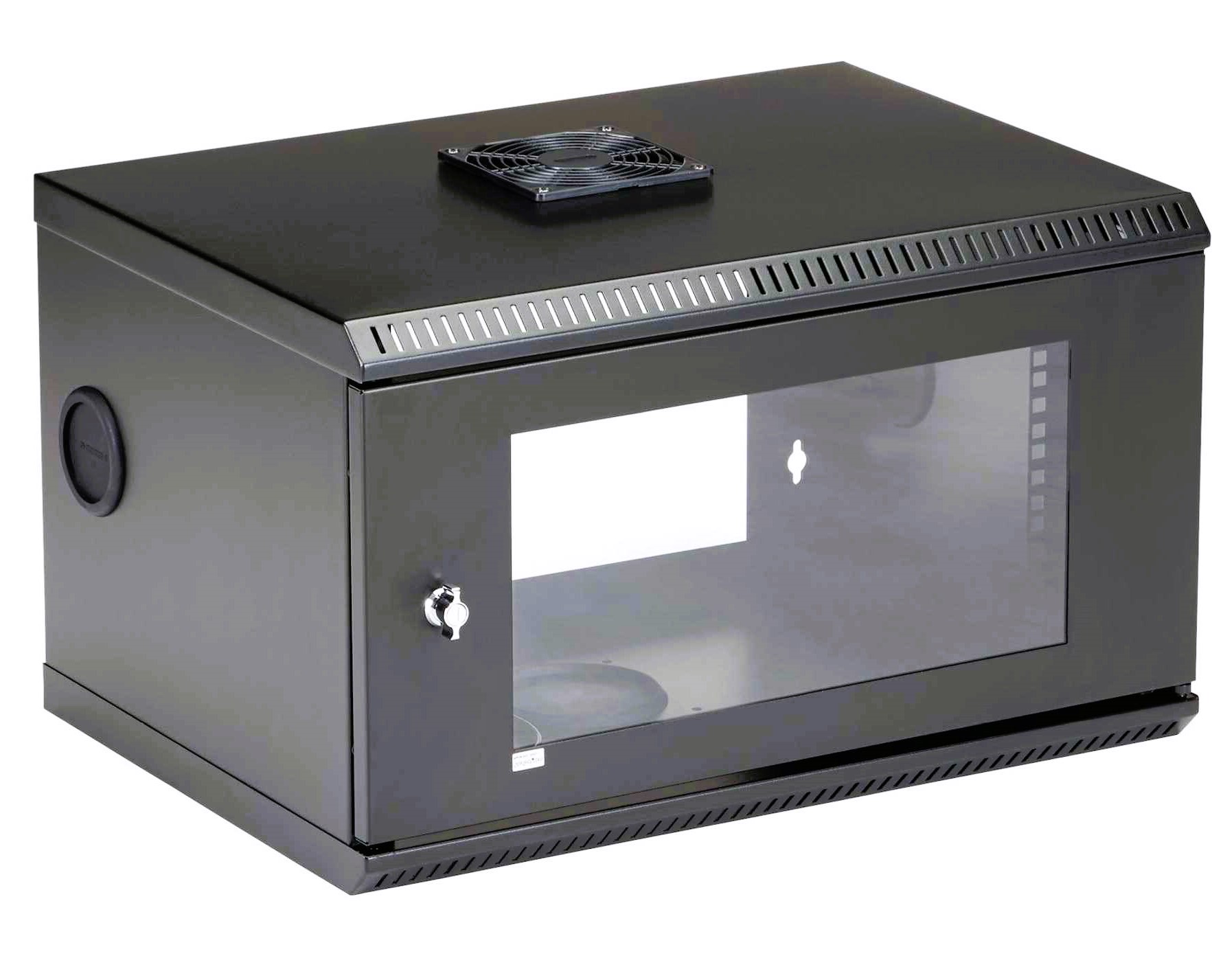

- ウォールマウントケース: ここからスタート奥行きと4本支柱で絞り込む
- ウォールマウントケース 2スロット: 狭いクローゼット、セキュリティー機器、奥行きの短いスイッチ。
- ウォールマウントケース 4スロット: スイッチと背の低い1UサーバーまたはNVR。
- ウォールマウントケース 6スロット: の現実的な中間地点である。 コンピューターケースサーバー 電源とパッチ付き
- ウォールマウントケース 7スロット: ケーブルマネジメント、ブランキングパネル、リアクリアランスのための余裕のヘッドルーム。
- カスタマイズサーバーシャーシサービス: SSI-EEBレイアウト、CRPSケージ、トライモード・バックプレーン、GPUダクト、レールキットのOEM/ODMは、お客様のハードウェアリストにマッチします。
平易な言葉で書かれたバイイング・ノート(ふわふわしたものはない)
- 2度測る。 デプス数には、シャーシの長さだけでなく、プラグや曲げ半径も含まれなければならない。
- レールは棚に勝る。 4本支柱レールが指先とダウンタイムを節約。
- エアフローを計画する。 フロントを入れ、リアを出し、隙間を空け、ケーブルを整頓する。
- ボードを仕様する。 SSI-EEBには明確なサポートが必要で、ATXだけでは不十分だ。
- 収納のことを考えておく。 U.3/UBMはアップグレードの道を開いておく。
- コネクターに注意。 C19/C20のコードはスペースを食う。
なぜこれが検索とエンジニアにとって重要なのか
私たちは、人間的な言葉と実用的なチェックを保ちながら、人々が実際にタイプする用語を自然に使用した。サーバーラックPCケース, サーバーPCケース, コンピューターケースサーバー, atxサーバーケース.すべてのポイントは、当て推量ではなく、標準と共通の企業要件を反映しています。
