4U 및 6U GPU 서버 케이스의 공기 흐름 설계 원칙

GPU는 배고프고 뜨겁습니다.
서버 케이스 내부의 공기 흐름이 잘못되면 카드의 속도가 “조금” 느려지지 않습니다. 시계가 떨어지고, 작업이 중단되며, 멋진 랙이 공간 히터가 되기도 합니다.

여기에서 다음을 위한 공기 흐름 설계가 이루어집니다. 4U 및 6U GPU 서버 케이스 정말 중요합니다.
또한 다음과 같은 빌더가 IStoneCase 는 금속 상자뿐만 아니라 AI 및 데이터 워크로드에 적합한 에어 터널을 갖춘 OEM/ODM 섀시로 제공됩니다.

GPU 서버 랙 PC 케이스의 공기 흐름 기본 사항

또는 서버 랙 PC 케이스, 서버 PC 케이스, 컴퓨터 케이스 서버또는 ATX 서버 케이스, 무거운 GPU를 냉각하는 규칙은 거의 동일합니다:

• 앞뒤 흐름만
  앞쪽에서 차가운 공기가 들어오고 뒤쪽에서 뜨거운 공기가 나옵니다. 더운 공기가 다시 순환하는 측면 지름길이 없습니다.
• 직선 공기 경로
  팬은 전면 그릴 → 팬 벽 → GPU 방열판 → CPU/램 → PSU → 후면 그릴 순으로 터널처럼 공기를 밀어 넣어야 합니다.
• 높은 정적 압력
  이러한 고밀도 GPU 쿨러에는 높은 RPM 소음뿐만 아니라 강력한 팬 벽이 필요합니다.
• 케이블 및 드라이브 레이아웃 정리
  케이블과 드라이브 케이지는 공기 흐름을 존중해야 합니다. 케이블이 팬 벽 앞에 놓여 있다면 공기 흐름이 이미 끊어진 것입니다.

제품 측면에서는 이것이 바로 GPU 서버 케이스 섀시를 데이터 센터, 알고리즘 센터, 기업 IT, 심지어 “진지한” 홈랩의 랙을 위한 예측 가능한 공기 채널로 만드는 것이 바로 IStoneCase의 제품군입니다.

4U GPU 서버 케이스 공기 흐름 설계

A 4U GPU 서버 케이스 랙의 높이가 너무 높지는 않지만 강력한 팬과 큰 카드를 넣을 수 있을 만큼 충분히 높습니다.

좋은 실제 샘플은

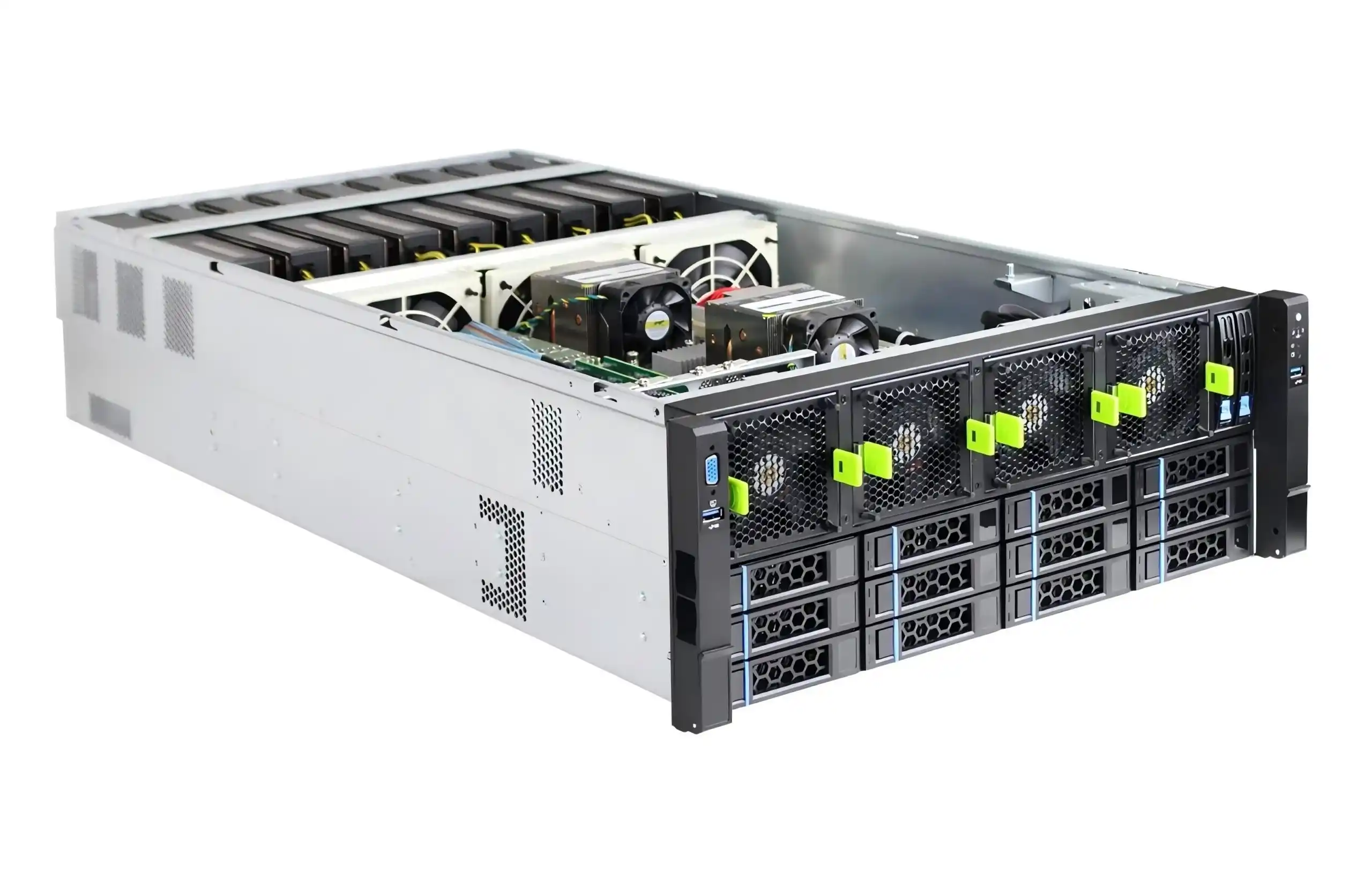

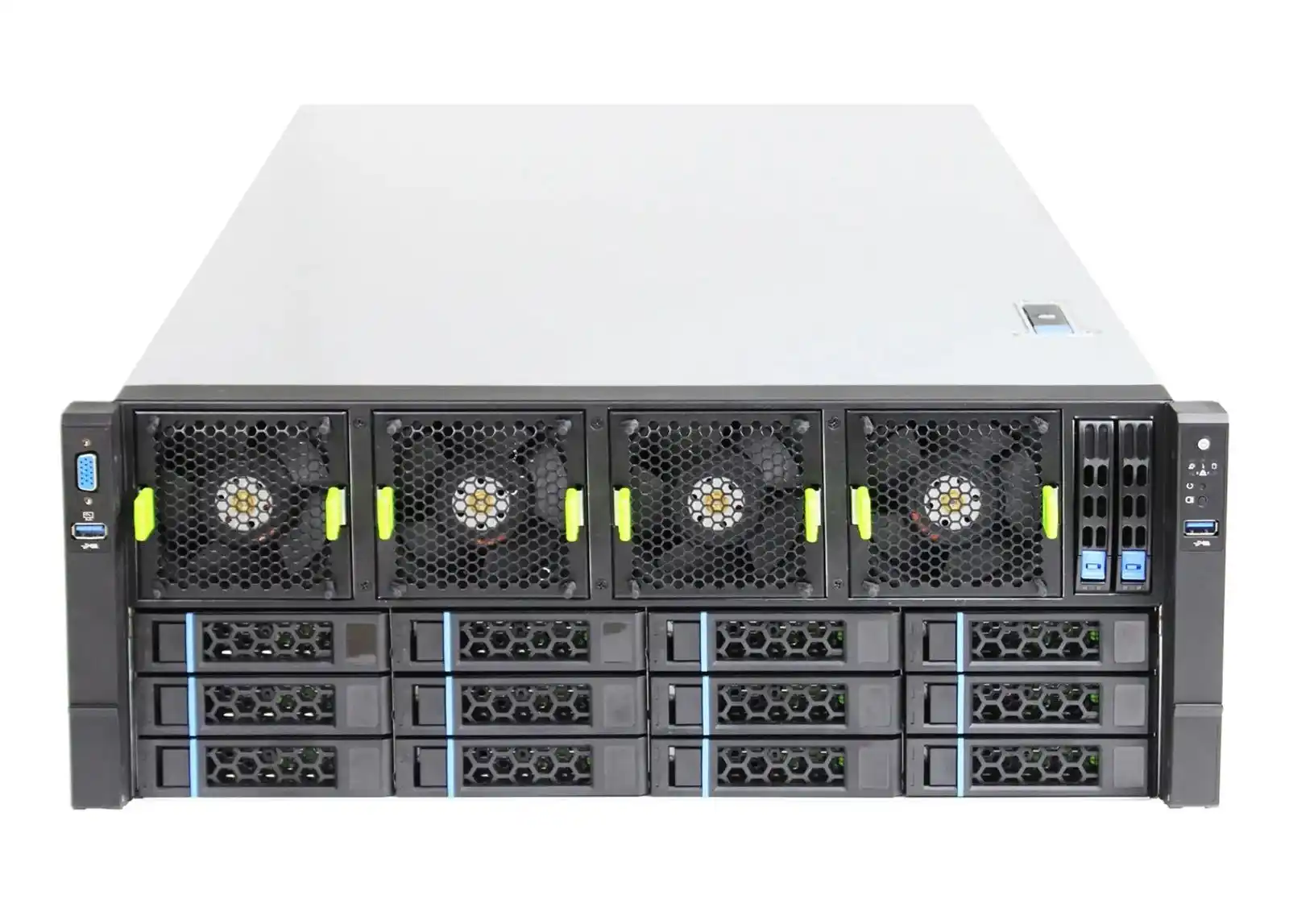

4U GPU 서버 케이스 ISC-GS4U800-B1.
멀티 GPU 워크로드에 맞게 제작되었습니다:

• 스토리지용 전면 핫스왑 드라이브 베이,
• 강력한 120mm 팬이 줄지어 있습니다,
• GPU 및 HBA를 위한 11개의 확장 슬롯,
• 베젤에서 후면 패널까지 직선형 내부 레이아웃.

또 다른 하나는 ISC GPU 서버 케이스 WS04A2, 는 공기와 액체 냉각(옵션)을 혼합하지만 여전히 깨끗한 터널을 유지합니다.

4U GPU 서버 케이스 팬 벽 및 공기 덕트 레이아웃

튜닝된 4U 섀시 내부에서는 일반적으로 이 패턴을 볼 수 있습니다:

1. 전면 흡기 구역
   구멍이 뚫린 전면 베젤과 드라이브 베이가 차가운 공기를 끌어들입니다. 그 뒤에는 팬 월 여러 개의 고압 팬이 있습니다.
2. GPU 챔버
   GPU는 팬 벽 바로 뒤에 있습니다.
   거리가 짧기 때문에 카드는 남은 음식을 재가열하지 않고 신선한 공기를 먹습니다.
3. CPU 및 메모리 영역
   CPU, RAM 및 NIC는 GPU 뒤에 위치합니다. 약간 더운 공기를 보지만 여전히 TDP 예산 내에 있습니다.
4. PSU 및 후면 배기
   전원 공급 장치와 후면 통풍구가 뜨거운 통로로 공기를 밀어냅니다.

이 모든 것이 4U 섀시를 하나의 공기 덕트로 바꿉니다. 통합업체나 IT 서비스 제공업체가 이러한 제품을 일괄 구매하면 모든 노드에서 유사한 공기 흐름 동작을 기대할 수 있으므로 확장 시 열로 인한 문제를 줄일 수 있습니다.

4U GPU 서버 사례 시나리오: 소규모 AI 클러스터

소규모 데이터 센터나 연구소를 상상해 보세요:

• 컴퓨팅과 스토리지가 혼합된 하나의 랙으로 구성됩니다,
• 트레이닝과 추론을 위한 4U GPU 서버 몇 대가 필요합니다,
• 공간이 한정되어 있고 추운 방이 아닙니다.

여기 4U GPU 섀시가 있습니다:

• 강력한 팬 월,
• 케이블 라우팅을 정리합니다,
• 앞뒤 디자인

를 사용하면 “완벽한 화이트 스페이스 DC'가 아닌 공간에서도 작업을 안정적으로 유지할 수 있습니다.

노드가 뜨거워지면 “이 컴퓨터 케이스 서버가 약하다”가 아니라 공기 흐름에 변화가 생겼음을(필터 막힘, 팬 고장) 운영자가 추측하는 대신 알 수 있습니다.

6U GPU 서버 케이스 공기 흐름 설계

이제 다음 단계로 넘어가세요. 6U GPU 서버 케이스 디자인.
더 높은 높이, 더 넓은 공간, 더 많은 열 헤드룸.

이 클래스는 하루 종일 무거운 모델을 실행하고 무작위로 다운클럭할 위험이 없는 고밀도 AI 및 HPC 랙을 위해 빌드되었습니다. 일반적인 설계는

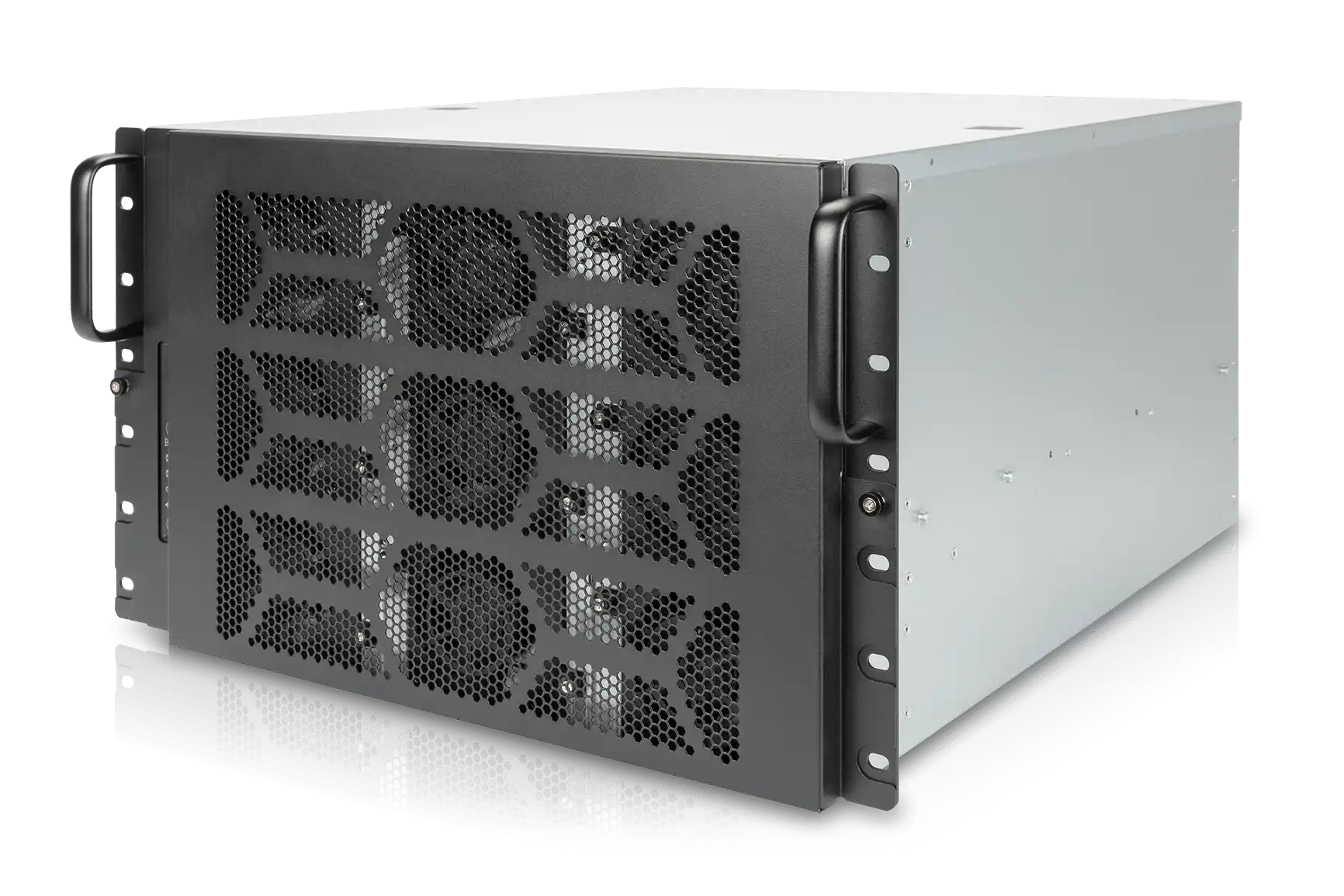

ISC GPU 서버 케이스 WS06A, 는 여러 개의 RTX급 GPU, 대형 라디에이터 및 듀얼 PSU를 지원합니다.

고밀도 GPU 및 하이브리드 냉각을 위한 6U GPU 서버 케이스

6U는 키가 더 크기 때문에 공기 흐름 전략이 약간 달라 보입니다:

• 계층화된 공기 흐름
  상자를 영역으로 분할할 수 있습니다:
  GPU 레이어, 마더보드 레이어, PSU/스토리지 레이어. 각각은 고유한 공기 흐름 경로를 가지며 때로는 고유한 팬 행을 갖기도 합니다.
• 점점 더 많은 팬
  6U는 하나의 팬 월 대신 두 줄 또는 더 깊은 팬 어레이를 수용할 수 있습니다. 이는 N+1 팬 리던던시에 도움이 됩니다. 팬 하나가 고장 나더라도 다른 팬이 온도를 제어할 수 있습니다.
• 하이브리드 공기 + 액체 설정
  WS06A 스타일 케이스에는 앞뒤 흐름을 방해하지 않으면서 대형 라디에이터를 장착할 수 있는 공간이 있습니다. 따라서 통합업체는 가장 뜨거운 GPU를 액체로 냉각하면서도 CPU, RAM 및 NVMe를 공기로 쾌적하게 유지할 수 있습니다.
• 뚱뚱한 GPU를 위한 더 나은 간격
  3슬롯 및 4슬롯 카드가 보편화되고 있습니다. 6U는 카드 사이에 적당한 간격을 두어 서로의 배기 가스만 재활용하지 않습니다.

한계에 가까운 카드를 사용하는 알고리즘 센터, 클라우드 GPU 제공업체, 연구 기관의 경우 6U 에어플로우가 “원활하게 운영된다”와 “매주 월요일마다 일부 노드가 다시 죽는다”의 차이인 경우가 많습니다.

비교 표: 4U 대 6U GPU 서버 케이스 공기 흐름

다음은 GS4U800 / WS04A2 및 WS06A 제품군과 같은 4U와 6U GPU 케이스의 일반적인 공기 흐름 동작을 간단히 비교한 것입니다:

두 가지 크기 모두 제자리를 찾았습니다.
시스템 통합업체나 리셀러의 경우 동일한 프로젝트에서 이 두 가지를 혼합하는 것이 일반적입니다: 일반 컴퓨팅 및 스토리지를 위한 4U 노드, “핫” AI 워크로드를 위한 6U 몬스터.

아이스톤케이스 서버 PC 케이스를 통한 OEM/ODM 공기 흐름 최적화

왜냐하면 IStoneCase 는 OEM/ODM 섀시 제조업체로, 공기 흐름은 고정된 것이 아닙니다. 프로젝트별로 조정할 수 있는 부분입니다.

예를 들어 사용자 지정 서버 케이스 회선 또는 대규모 데이터 센터 고객을 위해 요청할 수 있습니다:

• 특정 팬 월 레이아웃 (팬 수, 크기, 위치),
• 전용 에어 슈라우드 GPU 또는 CPU 영역 주변,
• 흡입구와 먼지 필터의 균형을 맞추는 맞춤형 전면 패널 디자인,
• 동일한 섀시 제품군에서 E-ATX 또는 ATX 보드를 지원합니다,
• 기존 랙과 일치하는 가이드 레일과 핸들을 사용할 수 있습니다.

동일한 프로젝트에 보관함도 필요한 경우 IStoneCase는 다음과 같이 공급할 수 있습니다. NAS 장치, 랙마운트 케이스, 벽걸이 및 ITX 케이스 단위, 심지어 섀시 가이드 레일 키트.
즉, GPU 노드에서 스토리지 노드까지 에어플로우 사고가 일관되게 유지되며, 운영팀은 문제 해결이 더 쉬워지기 때문에 이를 매우 좋아합니다.

도매업체와 대량 구매자에게는 열 고장으로 인한 RMA 감소, 현장에서의 갑작스러운 팬 교체 감소, 자체 고객에게 판매할 때 더 깔끔한 스토리 등 실질적인 비즈니스 가치가 있습니다.

서버 랙 PC 케이스 및 배포를 위한 공기 흐름 체크리스트

다음 GPU 섀시 배치에 서명하기 전에 실행할 수 있는 간단한 체크리스트가 있습니다. 간단하지만 많은 문제를 발견할 수 있습니다:

• 전면 패널과 베젤은 작은 장식용 구멍이 아니라 대부분 열려 있습니다.
• 다음과 같은 real 구석에 있는 외로운 팬 두 대가 아니라 팬 월을 만들 수 있습니다.
• GPU는 높은 드라이브 케이지에 막히지 않고 팬 벽 바로 뒤에 위치합니다.
• 케이블은 공기 흐름 앞에 매달리지 않고 측면이나 커버 아래를 따라 배선할 수 있습니다.
• PSU와 배기구에는 충분한 통풍구가 있어 뜨거운 공기가 빠르게 빠져나갑니다.
• 섀시 깊이와 레일 시스템이 랙에 맞도록 설계되어 서버가 반쯤 바깥쪽에 놓이지 않습니다.
• 객실이 작더라도 냉난방 통로/온돌 통로에 대한 명확한 계획이 마련되어 있습니다.

IStoneCase와 같은 섀시의 경우 GPU 서버 케이스 또는 4U/6U ATX 서버 케이스 이 체크박스를 선택했다면 이미 “마켓플레이스의 무작위 상자'보다 훨씬 앞서 있는 것입니다.

공기 흐름은 마법이 아닙니다.
공기가 움직이는 방식을 존중하고 이를 중심으로 금속을 디자인하는 것입니다.
케이스 수준에서 이를 제대로 수행하면 GPU, 고객, 그리고 솔직히 대기 중인 엔지니어 모두 훨씬 더 쉽게 숨을 쉴 수 있습니다.
