실제 빌드, 현장 장애 및 공장 감사를 통해 살펴봅니다. 허풍은 가볍고 점검은 무겁습니다.
만약 서버 랙 PC 케이스 보기에는 좋지만 레일을 장착하지 않거나, 전원을 켤 때 EMI가 발생하거나, 새벽 2시에 NIC가 작동한다면 품질이 좋지 않습니다. 그냥... 반짝일 뿐입니다. 다음은 실행할 수 있는 실용적인 QC 플레이북입니다. 1U/2U/3U/4U 표준에서 작업 현장 단계로 바로 연결되는 섀시 및 롤링 방법 IStoneCase (GPU 및 스토리지 인클로저용 OEM/ODM).
EIA-310 / IEC 60297 랙 마운트 치수(Fit-First QC)
협상이 불가능한 이유: 귀, 구멍 패턴 또는 RU 높이가 어긋나면 레일이 묶이고 PDU가 측벽에 키스하고 운영 팀에서 인쇄할 수 없는 단어를 말합니다.
현장 점검
- 1U = 44.45 mm얼굴 너비 19″Go/No-Go 게이지로 홀 간 피치(트라이홀 패턴)를 확인합니다.
- 귀 높이에서 ±0.5mm 초과가 일반적인 내부 한계입니다(기준점에 대한 귀 직각도 확인).
- 표준 랙에서 레일 파일럿 테스트; 눈으로 가득 채우고 미끄러지지 않도록 하세요.
시나리오
- 사양을 지정합니다. 서버 PC 케이스 사각형 구멍이 혼합된 랙이 있는 코-로의 경우. 당사의 기술은 블라인드 메이트 레일 테스트, 완전 케이지 너트 테스트, 20주기 슬라이드를 통해 랙이 없는지 확인합니다. 지루하지 않고 매우 효과적입니다.
빌드 라인업에 유용한 링크
- 기본 제품군을 살펴보세요: 랙마운트 케이스
- 깊이 제약 노드: 1U 랙마운트 케이스
- 중간 밀도 컴퓨팅: 2U 랙마운트 케이스
- 저장 공간에 기울어진 트레이: 3U 랙마운트 케이스
- 뚱뚱한 베이 / 큰 팬: 4U 랙마운트 케이스
- 커스텀 레일, 베젤, IO: 사용자 지정 서버 섀시 서비스
UL 2416 및 IEC/UL 62368-1 안전 요구 사항(기본을 건너뛰지 마세요)
확인 대상
- 모든 터치 포인트에서 날카로운 모서리 제거(장갑 테스트 + 테이프 당김).
- 접지 연속성(도어 → 프레임 → PSU 러그에 걸쳐 일반적으로 0.1Ω 미만의 빌드 타겟).
- 하중 라벨링은 실제 기계적 등급(선반 및 레일)과 일치합니다.
실제 세계
- 더 무거운 GPU를 컴퓨터 케이스 서버팁 테스트와 귀에 가해지는 하중 처짐을 다시 확인합니다. 처진 전면 패널을 좋아하는 사람은 아무도 없습니다. 보기도 흉하고 고장도 나죠.
데이터 처리 환경을 위한 ASHRAE 열 가이드라인(실리콘을 행복하게 유지하세요)
타겟 및 전술
- 흡입 공기 18~27°C(A1-A4 등급 지침).
- 압력 및 경로 증명: 빈 베이를 밀봉하고, 케이블 컷아웃을 닫고, 열복도/냉복도 규율을 위해 다이버터를 추가합니다.
- ΔT(흡입구 → 배출구)를 측정합니다. 부하가 걸린 2U 빌드에서 ΔT가 8°C 미만인 경우 공기를 우회하고 있을 가능성이 높습니다.
시나리오
- GPU 노드는 밤에만 스로틀됩니다. NIC, DIMM 미드뱅크, VRM 방열판에 임시 스티커를 붙인 다음 2시간 동안 가상 실행을 기록했습니다. 작은 베젤 누수를 발견했습니다. 폼 스트립 하나만 붙였더니 안정적이었습니다. 다소 지루한 수정이었지만 큰 승리입니다.
FCC 파트 15 EMI/EMC 관행(조용한 박스가 더 빨리 배송됨)
중요한 기계적 조치
- 도어 솔기를 가로지르는 전도성 개스킷 연속성; 접착 지점에서 페인트가 끊어집니다.
- 나사 경로 제어(느슨한 판금이 아닌 PEM에 나사산을 형성하는 나사).
- 고속 I/O 케이블용 360° 클램프, RF용 지퍼 타이를 믿지 마세요.
전문가 팁
- 팬-월 와이어는 비행기 근처에서 짧고 꼬인 상태로 유지하세요. 길고 떠다니는 하네스 = 안테나 사고. 우리는 그것을 보고, 잘라내고, 다시 라우팅합니다.
파우더 코팅 내구성(ISO/ASTM 방법)
정량화 가능한 QC
- 필름 두께: 60-80 μm 마그네틱 게이지를 사용하는 것이 일반적입니다.
- 접착력: ASTM D3359 크로스 해치, 4B-5B 통과.
- 염무: 해안/DC 설치 시 1000시간 이상 권장(수명 예측이 아닌 상관관계).
관심을 가져야 하는 이유
- 거친 물류 + 땀이 많은 데이터 홀 = 코팅이 얇으면 칩과 녹이 발생합니다. 또한 접지 러그에 페인트가 마스킹되지 않으면 전기적 결합이 제대로 이루어지지 않습니다.
재료 표준: SECC/SGCC(JIS) 및 atx 서버 케이스 빌드
선택 항목
- SECC(전기 갈브)깔끔한 굴곡, 우수한 EMI 성능, 대부분의 사용자에게 적합한 스윗스팟 ATX 서버 케이스 및 백플레인.
- SGCC(핫 딥)부식에 강함; 약간 까다로운 외관.
수신 QC
- 플랫 + 밑단 전체에 걸쳐 마이크로미터로 두께를 확인하고, 아연 층을 스팟 체크하고, 열 로트를 확인합니다. 작은 서류 작업? 네. 하지만 추적성은 엄청납니다.
IEC 60068-2-6 진동 및 MIL-STD-810H 충격(실험실뿐만 아니라 여행에서도 살아남기)
실행하는 프로필
- 3축(유닛 + 레일)에 걸친 사인 바이브, 커넥터 백셸의 프레팅을 관찰합니다.
- 배송 상자에 떨어뜨리거나 충격을 가한 후 전원을 켜서 테스트합니다(간헐적으로 팬을 사용하지 마세요).
현장 노트
- 만약 서버 랙 PC 케이스 트럭 운송 후 삐걱거리는 소리가 난다면 90% 팬 벽이 이동했거나 PSU 래치가 완전히 장착되지 않았기 때문입니다. 작은 쉼으로 삐걱거리는 소음을 해결하고 토크 사양으로 나머지를 해결합니다.
ISO 2768 일반 공차(모든 치수가 명시된 것은 아니므로)
신청 방법
- 그리기 기본값은 M-클래스 BOM에서 달리 명시하지 않는 한.
- 키 게이지의 GR&R; "오늘의 캘리퍼" 차이가 없습니다.
혜택
- 더 빠른 PPAP/FAI 승인, 더 깔끔한 대량 생산으로의 인수인계. 드라마 감소.
TIA-942-C 데이터 센터 통합(방과 잘 어울리기)
체크리스트
- 캐비닛 너비 허용치(밀집된 네트워크 영역의 경우 일반적으로 ≥800mm).
- 명확한 라벨링, RU 표시, 케이블 라우팅 트레이.
- 문: 고유량 스키드를 위한 천공 ≥65% 개방 영역.
운영팀이 좋아하는 이유
- 더 빠른 IMAC, 더 적은 핫스팟, 더 깔끔한 GPU 전원 리드 경로.
오늘 실행할 수 있는 QC 체크리스트 표
| QC 영역 | 측정 가능한 포인트 | 수락/대상 | 라인 및 감사 관련 참고 사항 |
|---|---|---|---|
| 랙 장착(EIA-310) | 1U 높이, 19인치 너비, 홀 피치 | 44.45mm; 482.6mm; 사양 내 트라이홀 | 레일 설치 20주기, 바인딩 없음 |
| 귀 직각도 | 귀 대 얼굴 | 귀 전체에 걸쳐 ≤0.5mm 기울기 | 앵글 블록 + 필러 사용 |
| 지상 경로 | 도어→프레임→PSU 러그 | <0.1Ω 일반 | 페인트 브레이크 + 스타 워셔 |
| EMI 본딩 | 개스킷 압축 | 빈틈 없이 꽉 차게 | 시각적 + 연속성 |
| 열 | 입구 온도; ΔT | 18-27°C; δt ≥8°C | 씰 블랭크, 폼 다이버터 |
| 코팅 | 두께; 접착력 | 60-80 μm; 4B-5B | 마스크 접지 패드 |
| 자료 | SECC/SGCC 두께 | 드로잉 톨 내에서. | 로트 추적 가능 |
| 진동/충격 | 사인 스윕, 카톤 드롭 | 느슨한 하드웨어 없음 | 테스트 후 전원 켜기 |
| 허용오차 기본값 | ISO 2768-1 m급 | "지정되지 않음"에 적용 | 게이지용 GR&R |
| DC 통합 | 도어 퍼펙트; 너비 | ≥65% 퍼프, ≥800mm 캡 | 라벨 및 RU 마크 |
제품 중심 시나리오(단순한 이론이 아닙니다)

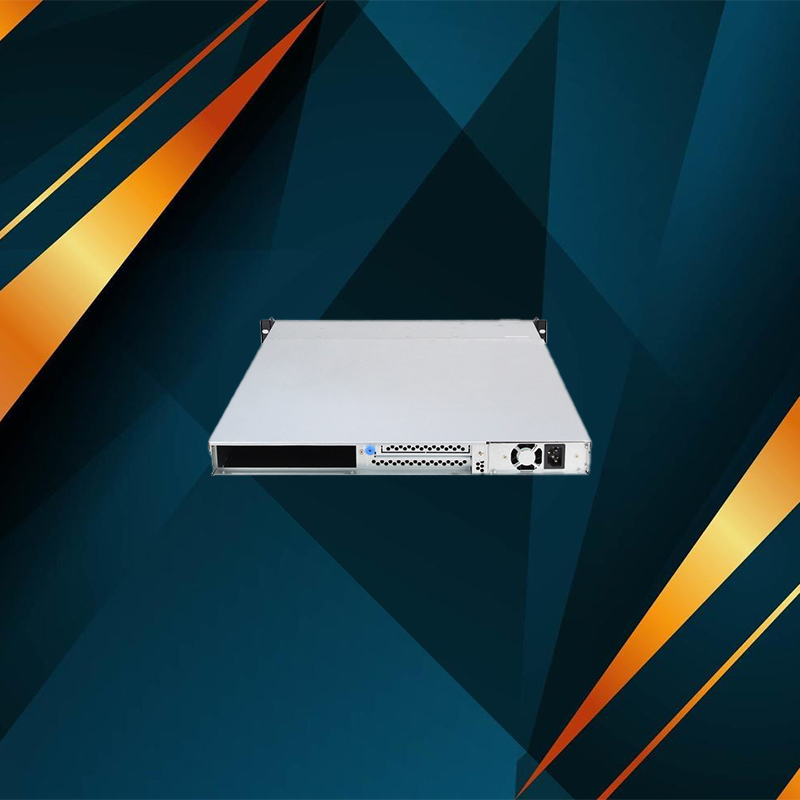

1U 랙마운트 케이스 - "공기가 왕이다"
1U 서버 PC 케이스 압력에 따라 살거나 죽습니다. 부분적으로 막힌 베이로 테스트하여 "누군가 공백을 잊어버린 상황"을 시뮬레이션합니다. ΔT가 무너지는 경우 전면 베젤 뒤에 작은 배플을 추가합니다. 우스꽝스러워 보이지만 잘 작동합니다.
👉 찾아보기: 1U 랙마운트 케이스

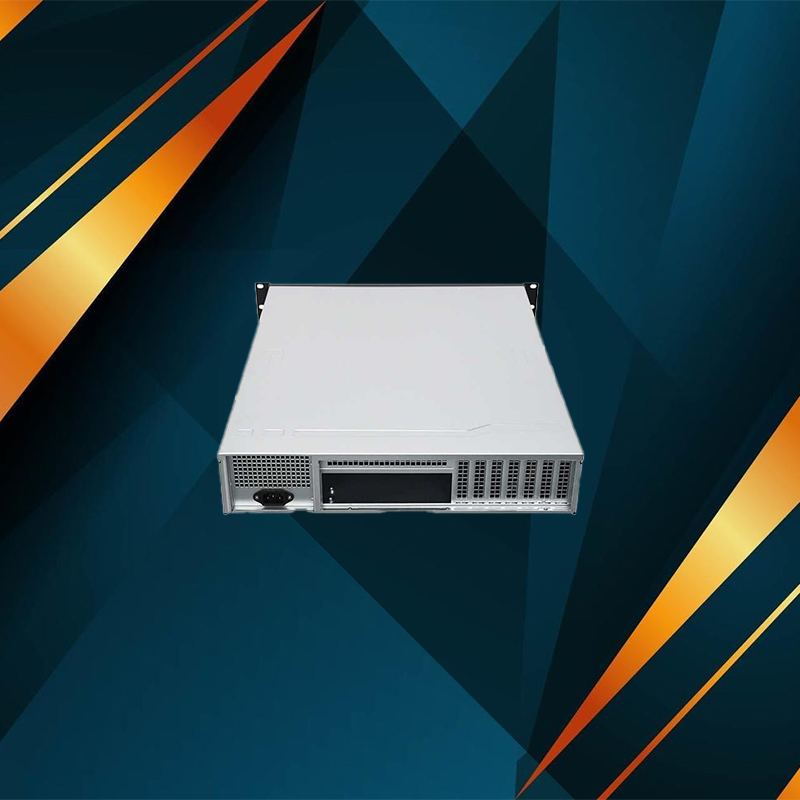

2U 랙마운트 케이스 - "최적의 장소"
2U는 진정한 팬-월을 제공합니다. 케이블 컷아웃 씰과 NVMe 냉각을 최대 PCIE 부하에서 검증합니다. 한쪽 모서리가 뜨거우면 엣지 클로짓에서 소음이 중요한 최대 RPM을 끌어올리기보다는 엇갈린 팬 곡선을 고려하세요.
👉 참조: 2U 랙마운트 케이스

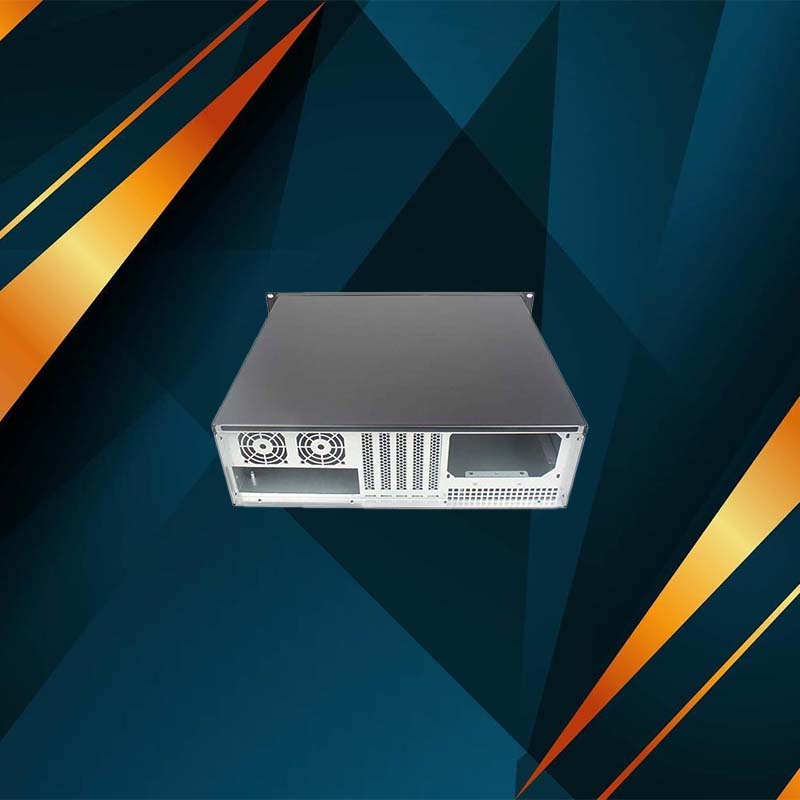

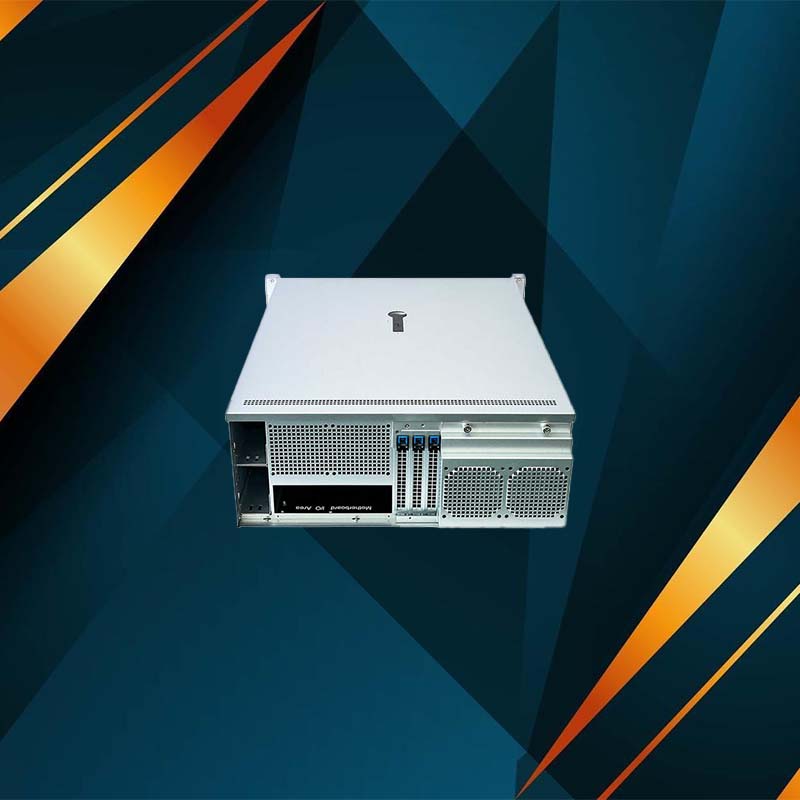

3U/4U 랙마운트 케이스 - "보관 및 서비스 가능성"
여기서 문제점은 서비스 시간입니다. 장갑을 끼고 드라이브 썰매를 끌 수 있나요? 캐디가 충격을 받으면 흔들리나요? 큰 베이, 큰 레버리지, 따라서 래치 형상이 중요합니다.
👉 옵션: 3U 랙마운트 케이스 그리고 4U 랙마운트 케이스
OEM/ODM 사용자 지정 - "정말 필요한 것만 지정"
사용자 지정 필요 ATX 서버 케이스 전면 IO와 홀수 레일 오프셋이있는 레이아웃? 금속 절단 전에 DFM + PFMEA를 수행한 다음, 이 정확한 체크리스트에 따라 첫 번째 아티클(FAI)을 수행합니다. 리 스핀과 레드 페이스를 줄일 수 있습니다.
👉 여기서 시작하세요: 사용자 지정 서버 섀시 서비스
IStoneCase가 이를 최우선시하는 이유
- 대규모 OEM/ODM. 에서 GPU 서버 케이스 NAS 트레이에 이르기까지 데이터센터, AI 연구소, MSP, 빌더를 위해 구축합니다.
- QC를 감사할 수 있습니다. 모든 로트에는 필름 두께 로그, 토크 맵, 레일 장착 사진이 함께 제공됩니다.
- 룰렛 없는 속도. 페이스플레이트, 팬월, 브래킷을 빠르게 반복하여 공차 편차에 대한 도박을 하지 않습니다.
이 플레이북을 귀사에 맞게 맞춤 제작해 드립니다. 컴퓨터 케이스 서버 또는 서버 랙 PC 케이스 사양. 고객은 워크로드를 가져오고, 당사는 계측과 설비를 제공합니다.
최종 테이크
품질은 스티커가 아닙니다. 품질은 표준 → 도면 → 설비 → 습관으로 쌓이는 것입니다. 팔로우 EIA-310 / IEC 60297 맞춤을 위해, UL 2416 / 62368-1 안전을 위해, ASHRAE 열의 경우, FCC 파트 15 조용함을 위해, ISO/ASTM 코트의 경우 SECC/SGCC 금속의 경우, IEC 60068 / MIL-STD-810H 배송을 위해, ISO 2768 를 사용하여 TIA-942-C 방에 대한 체크리스트를 작성하세요. 실제 체크리스트와 실제 치수로 모든 것을 정리하세요.
준비가 되면 프레임을 선택하세요.1U, 2U, 3U, 4U-또는 맞춤형 경로를 만들어 드립니다. 미끄러지듯 쏙 들어가고, 시원하고, 조용하며, 제대로 작동하는 케이스를 배송할 수 있도록 도와드리겠습니다. 나사를 너무 세게 조이지 마세요.
