Equilíbrio entre compartimentos de unidade dupla e pequenas PSUs em caixas ITX

Quer duas unidades numa caixa pequena e não quer calor, ruído ou confusão de cabos. Totalmente exequível. Vamos manter a linguagem simples, as dicas práticas e as escolhas baseadas em peças reais. Vamos mapear as ideias para os modelos IStoneCase e adicionar uma tabela simples para que possa planear e implementar mais rapidamente.


Comprimento da PSU SFX vs SFX-L em caixas ITX (porque é que "curto" poupa compartimentos)

Em caixas pequenas, o comprimento da alimentação e a folga dos cabos decidem tudo. As PSUs mais curtas - ou a substituição da PSU interna por uma externa de 12 V - libertam o espaço necessário para dois compartimentos e um fluxo de ar limpo. Quando tiver de manter uma unidade interna, opte por uma unidade compacta e encurte os cabos. Menos cabos = menos tensão nas fichas de ângulo reto SATA e menos pontos quentes. Esta opção permite muitas vezes desbloquear a segunda unidade sem ter de recorrer a estranhos ajustes no suporte ou colisões com a ventoinha.


Dupla de 2,5 polegadas vs 3,5 polegadas em construções compactas (ruído, calor, ajuste)

Duas unidades de 2,5 polegadas encaixam mais facilmente, funcionam mais friamente e não fazem barulho como uma única unidade de 3,5 polegadas. Se a capacidade em massa for importante, uma unidade de 3,5 polegadas continua a fazer sentido - basta dar-lhe uma entrada clara e um isolamento de borracha. Para laboratórios domésticos, nós de borda, quiosques e NAS silenciosos, eu me inclinaria para 2 × 2,5 ″. As suas temperaturas - e ouvidos - ficam satisfeitos.


Caixa Mini ITX S25 (ISC-ITXS25-M) - configurações de unidade dupla com PSU FLEX

Caixa Mini ITX S25 dá-lhe dois de 2,5″ ou um de 3,5″ num invólucro compacto de alumínio, mais um PSU FLEX e uma ventoinha de 80 mm. Esta combinação deixa espaço à volta da área de armazenamento e mantém os cabos curtos. Duas ranhuras de expansão de baixo perfil ajudam se precisar de uma placa de rede LP ou HBA para espelhamento. Dica profissional: meça previamente o comprimento do cabo SATA para que não entre no caminho da ventoinha.

  • Ideal para: NAS compacto, POS de retalho, computação de ponta pequena.
  • Problema resolvido: Tensão do ângulo SATA e protuberância do cabo junto ao painel lateral. Manter os cabos da PSU aparados e atados com um fecho de correr - trabalho feito.

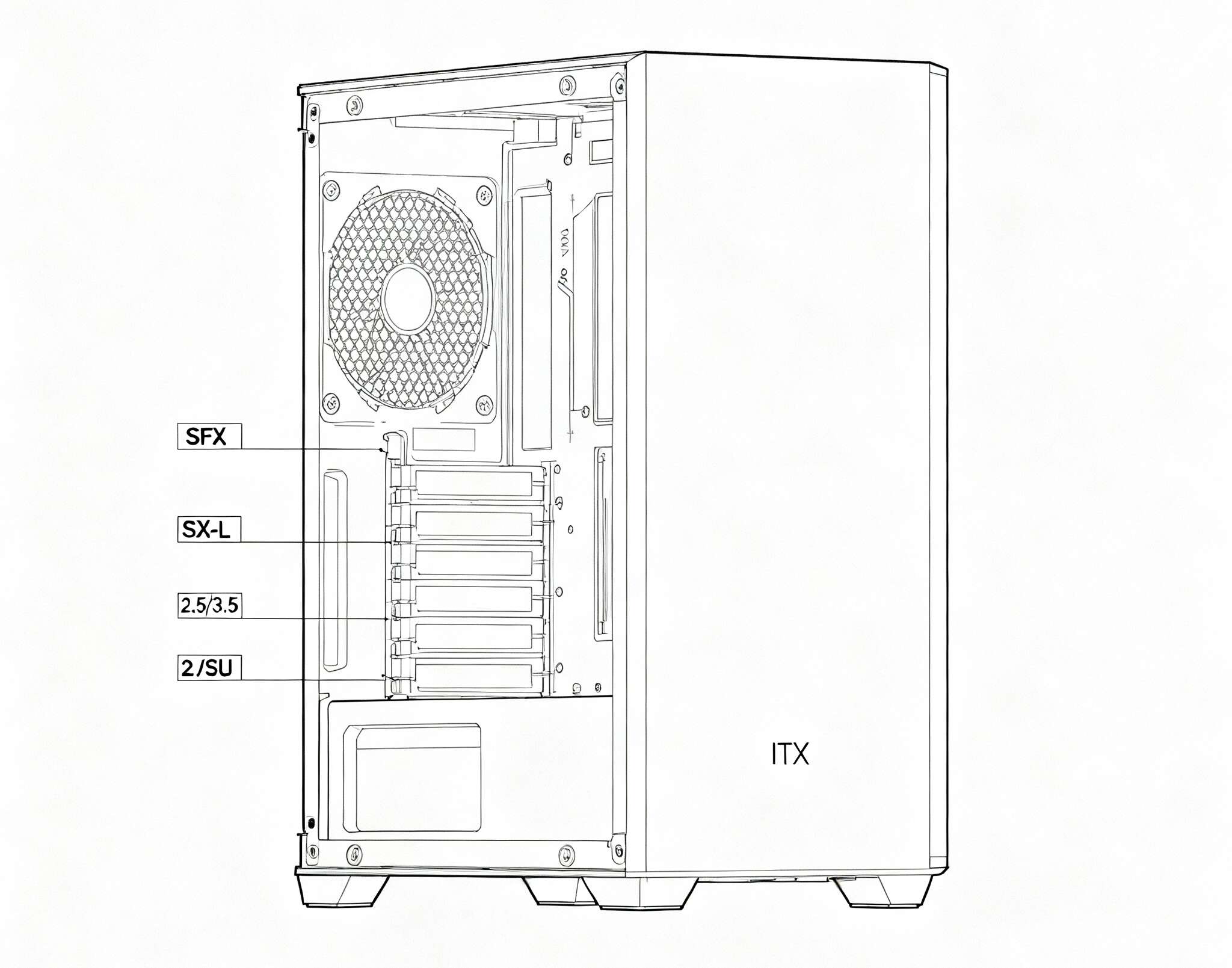

Equilíbrio entre compartimentos de unidade dupla e pequenas PSUs em caixas ITX 3

Caixa Mini ITX S21 (ISC-ITXS21-M) - 1×3,5″ ou 2×2,5″ com PSU FLEX

Caixa Mini ITX S21 mantém as coisas simples: um de 3,5″ ou dois de 2,5″, painéis de alumínio, PSU FLEXe uma ventoinha de 80 mm. Se o seu fluxo de trabalho pretende uma unidade grande para dados frios e uma cache opcional, o S21 é uma boa opção.

  • Ideal para: nós de backup de sucursais, NVR de câmaras PoE, servidor "set-and-forget" de escritório.
  • Problema resolvido: fluxo de ar previsível. Utilize os 80 mm como entrada, passe os cabos por baixo da calha do compartimento e não deixará a unidade sem ar.

Caixa Mini ITX S23 (ISC-ITXS23-M) - dupla 2,5″ com alimentação externa de 12 V

Caixa Mini ITX S23 elimina a fonte de alimentação interna. Obtém duplo 2.5″, Alimentação externa de 12 Ve uma pegada ultra-fina. Não tem ventoinha de origem, por isso, combine-o com CPUs de baixo TDP e SSDs eficientes. A gestão de cabos (sim, eu digitei) é importante aqui: mantenha o cabo DC preso para não roçar no painel.

  • Ideal para: NAS de ambiente de trabalho silencioso, leitor de sinalização, thin client com cache local.
  • Problema resolvido: acumulação de calor à volta de uma PSU volumosa. Não há nenhuma, pelo que o fluxo de ar permanece desbloqueado.

Caixa Mini ITX S24 (ISC-ITXS24-M) - dupla 2,5″, aço SGCC, 12 V externo

Caixa Mini ITX S24 reflecte a disposição do S23.duplo 2.5″ com Alimentação externa de 12 V-mas utiliza Aço SGCC para um invólucro mais resistente. Se enviar kits para locais no terreno, esta rigidez extra compensa.

  • Ideal para: gateways de campo, test runners, kits de desenvolvimento em espaços apertados.
  • Problema resolvido: flexão do chassis durante o transporte. O SGCC aguenta melhor os choques.

Equilíbrio entre compartimentos de unidade dupla e pequenas PSUs em caixas ITX 2

Tabela de planeamento de compartimento de unidade e PSU ITX (referência rápida)

ModeloOpções de acionamentoCaminho da PSUCaminho de arrefecimentoUtilização provávelNotas
S25 (ISC-ITXS25-M)2×2.5″ ou 1×3.5″FLEX (interno)Entrada de 80 mmNAS compacto / periféricoDuas ranhuras LP; controlo fácil da folga do cabo
S21 (ISC-ITXS21-M)1×3.5″ ou 2×2.5″FLEX (interno)Entrada de 80 mmNVR / cópia de segurança do escritórioEscolha forte para um único HDD grande
S23 (ISC-ITXS23-M)2×2.5″12 V externoVentoinhas passivas / de bordoSecretária silenciosa / sinalizaçãoUltra-fino; atenção ao encaminhamento do cabo DC
S24 (ISC-ITXS24-M)2×2.5″12 V externoVentoinhas passivas / de bordoImplantação no terreno / kit de desenvolvimentoInvólucro SGCC; montagem robusta

Precisa de ver a linha completa num relance? Ver a página da categoria: Caixa ITX.


Serviço de chassis de servidor de personalização OEM/ODM (E/S frontal, compartimentos, suportes)

As implementações em massa deparam-se normalmente com os mesmos obstáculos: pedidos de USB-C frontal, alterações de LED, mapas de compartimentos exclusivos, calhas estranhas ou placas frontais especiais. Com Personalização Serviço de chassis de servidorO IStoneCase pode ajustar os materiais (alumínio vs SGCC), suportes e E/S para corresponder à sua lista de materiais e marca. Isto significa SKUs estáveis, instalações previsíveis e menos e-mails do tipo "porque é que esta baía usa parafusos estranhos?". Desde a consulta → protótipo → lote - é tudo uma faixa.


De ITX a rack: caixa de pc para rack de servidor, caixa para pc de servidor, caixa de computador servidor, caixa do servidor atx

O seu pequeno nó de hoje pode viver ao lado de um ferro maior amanhã. Planear o futuro:

  • Se o passo seguinte for um caixa de pc para rack de servidor ou caixa para pc de servidorA nossa equipa de especialistas, mantém as direcções do fluxo de ar e os mapas de baías consistentes em todos os locais. Isso torna as trocas de campo indolores. Para conselhos sobre a transição, o Caixa ITX A página ajuda-o a selecionar peças que reflectem os hábitos de fluxo de ar do bastidor.
  • Necessita de um caixa de computador servidor com mais compartimentos de serviço frontais? Normalize os trenós de tração rápida e etiquete o painel posterior desde o início. Se acabar por mudar para um caixa do servidor atxSe o sistema operacional e o kickstart forem idênticos, apenas o metal muda, não a pilha de software.
  • Quando as pistas PCIe ou o trabalho da GPU aparecerem, ligue para isso com antecedência. É mais fácil reservar o volume do chassis agora do que adaptar o arrefecimento mais tarde. Se não tiver a certeza, contacte o ODM através de Personalização Serviço de chassis de servidor e bloquear a variante preparada para o futuro.

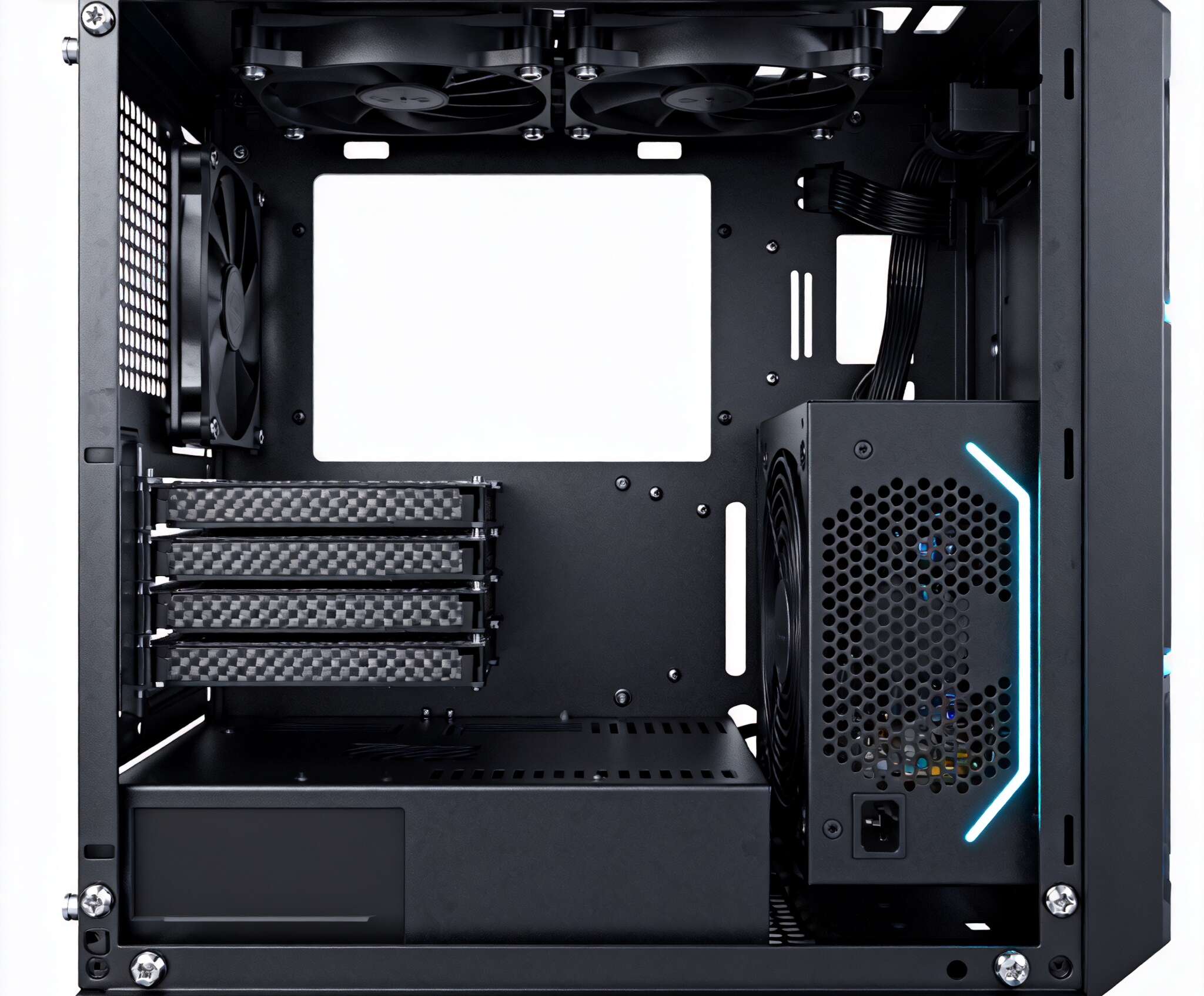

Equilíbrio entre compartimentos de unidade dupla e pequenas PSUs em caixas ITX 1

Cenários práticos (curtos, reais e expedíveis)

  • Espelho silencioso de laboratório doméstico: S23 ou S24, duplo 2,5″ em RAID1. CPU externa de 12 V, baixo TDP, cooler fino. Se as temperaturas aumentarem, adicione um pequeno ventilador perto do VRM. É silencioso, prometo.
  • Caixa de análise de bordos: S25 com duas placas de rede de 2,5″ (espelho) e uma placa de rede de duas portas de baixo perfil. Utilize os 80 mm como entrada, mantenha os filtros de pó fáceis de trocar. Não enrole o cabo sobresselente à frente da ventoinha - bloqueia o fluxo, prejudica o MTBF.
  • Nó de backup do escritório: S21 com uma unidade a granel de 3,5″ e uma cache opcional de 2,5″. A PSU FLEX significa peças sobresselentes fáceis; código de cores SATA para que os técnicos no local possam localizar rapidamente as falhas.

Criar notas que reduzam efetivamente os bilhetes

  • Primeiro os compartimentos de fecho, depois a PSU. Se precisar de duas unidades, comprometa-se com isso antes de escolher a via de alimentação. Isto evita a ginástica de última hora entre parêntesis.
  • Tudo em ângulo reto. O SATA e a alimentação a 90° evitam lutas nos painéis laterais. Não esmague a curva; o desempenho e a vida útil são afectados.
  • Proteger o orçamento acústico. 3.5″ precisa de almofadas de vibração e admissão direta. Dois 2.5″ normalmente funcionam mais frios e mais silenciosos - menos chocalhos de perseguição.
  • Suplementos de baixo perfil. A LP NIC/HBA evita roubar o fluxo de ar do armazenamento. Um pequeno pormenor, uma grande vitória.
  • Etiquetar e registar. Etiquetar cabos e compartimentos por caixa. No futuro, você (ou o seu parceiro no terreno) agradecer-lhe-á mais tarde, a sério.

Onde o IStoneCase se encaixa no seu roteiro

A IStoneCase concentra-se em caixas de alta qualidade e OEM/ODM em sistemas ITX, NAS, rackmount, wallmount e GPU-ready. Isto abrange centros de dados, laboratórios de algoritmos, empresas, MSPs e fabricantes. Se a sua equipa compra em lotes ou necessita de placas frontais, calhas ou mapas de armazenamento personalizados, contacte-nos com antecedência. Alinharemos o desempenho, a durabilidade e a marca e, em seguida, manteremos os SKUs estáveis à medida que você aumenta a escala.
