Não se envia um caixa de pc para rack de servidor porque parece fixe; envia-se porque sobrevive no laboratório e no terreno. Aqui está uma maneira prática e orientada por testes para validar um chassi de montagem em rack - fundamentada em padrões reais, modos de falha reais e problemas reais do comprador. Vou ligar cada passo ao equipamento IStoneCase e aos fluxos de trabalho OEM/ODM para que possa passar das especificações à aprovação sem dramas.
Compatibilidade com rack EIA-310 / IEC 60297 (ajuste primeiro, discuta depois)
Se o chassis não conseguir assentar corretamente num bastidor de 19 polegadas, tudo o resto é ruído. Verifique a largura, a altura em U (1U = 44,45 mm), o espaçamento dos orifícios (1/2″-5/8″-5/8″) e a geometria da flange em relação a EIA-310 / IEC 60297. Faça instalações ao vivo em gabinetes de fornecedores mistos, com trilhos para fora/para dentro, com PDUs lotando os postes. Preste atenção a: afundamento de trilho, flexão de orelha, interferência de porca cativa, varredura de braço de cabo. Um rápido ajuste incorreto aqui torna-se uma tempestade de RMA dispendiosa mais tarde.
- Procura SKUs de base? Veja Caixa para montagem em bastidor e selecionar a área de cobertura que corresponde à sua disposição de cais.

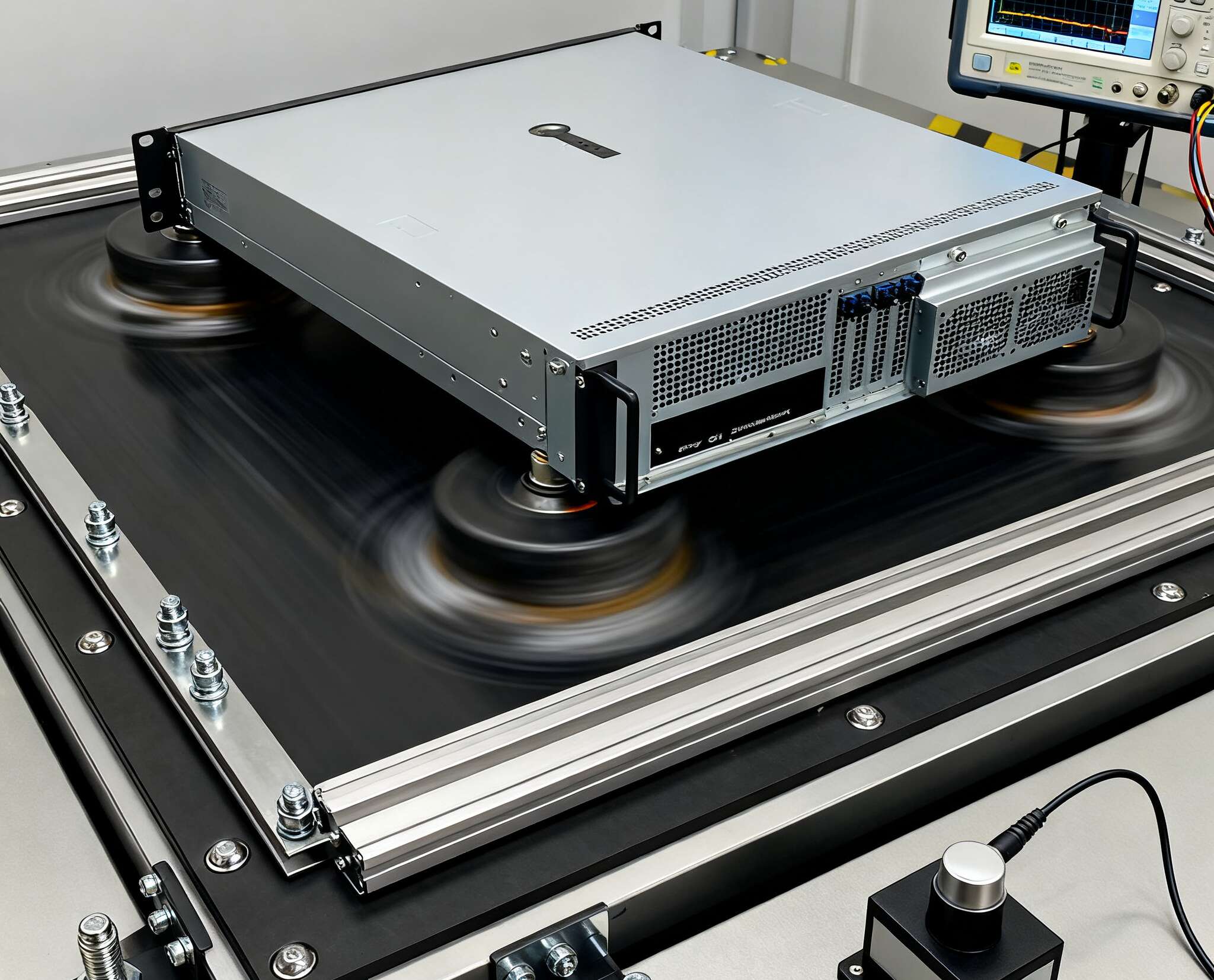

IEC 60068-2-6 / -2-64 / -2-27 Vibração e choque (parar o ruído antes do envio)
Correr varrimento sinusoidal para apanhar ressonâncias, vibração aleatória para modelar o ruído de transporte/local, e choque mecânico para choques e quedas. Teste como construído: ventoinhas preenchidas, caddies de unidades, risers, massa de PSU fictícia. Localize os parafusos que andam, as molduras que fazem barulho e os conectores do painel posterior que fazem microfuros. Faça uma nova verificação de torque. Não é bonito, mas é honesto.
NEBS GR-63 / ICC-ES AC156 sísmico (para zonas de telecomunicações e sismos)
Se venderem para países de telecomunicações ou sísmicos, façam uma mesa de agitação. GR-63-CORE e AC156 provar que os padrões de ancoragem, os suportes dos carris e o centro de massa não o trairão a meio do evento. Passar significa: após o abanão, o caixa de computador servidor botas por si só, sem ajuda humana.
Validação térmica e do fluxo de ar ASHRAE TC9.9 (entrada de ar frio, saída de ar quente)
Validar em relação a ASHRAE TC9.9 limites de entrada. Utilize o fluxo da frente para trás, meça o ΔT através do chassis e simule filtros sujos e um ventilador desligado (N+1). Construções de GPU? Não confie em CFMs desejados - verifique com perfuração de porta, ajuste de defletor e penalidades de massa de cabo. Nós usamo-lo durante muito tempo, até as ventoinhas se queixarem, porque é assim que funciona no corredor selvagem.
- Para nós densos, a Caixa de montagem em bastidor 1U aumenta a densidade; para uma margem de manobra térmica mais alargada, ver Caixa de montagem em bastidor 2U e Caixa de montagem em bastidor 3U.
Conformidade EMC: FCC Parte 15 / CISPR 32 e 35 (não vazar, não vacilar)
Com todos os espaços em branco instalados e os cabos reais ligados, verificar as emissões (FCC Parte 15, CISPR 32) e imunidade (CISPR 35). Preste atenção às costuras das portas, aos recortes de E/S e às juntas de dedos EMI. Um silencioso caixa para pc de servidor poupa-te a dolorosas re-spins na fase final e mantém as auditorias calmas.
Inflamabilidade UL 94 para plásticos de chassis (escolha V-0, dorme melhor)
Condutas de ventilação, guias de cabos, fechos - especificações UL 94 Plásticos V-0 e manter os certificados com o controlo de qualidade de entrada. Se mudar uma resina ou um corante, volte a verificar. É um item de linha minúsculo que bloqueia uma enorme classe de riscos.
Acústica ISO 7779 / ISO 9296 (ruído que pode prometer)
Medida Potência sonora ponderada A (L_WA) por ISO 7779e, em seguida, publicar por ISO 9296. Utilize cargas de trabalho e ambientes consistentes. Parece um exagero? Em laboratórios partilhados e IDFs adjacentes a escritórios, o silêncio vende, ponto final.
Embalagem e transporte ISTA 3A / ASTM D4169 (chegar vivo)
Embalagem completa: caixa de cartão, espuma, palete. Vibração aleatória + queda + compressão + (opcional) baixa pressão. Os critérios são simples: sem orelhas dobradas, sem postes rachados, botas limpas. O melhor rackmount é aquele que não morre num camião.
Matriz de teste rápido (anexe-a ao seu DVP&R)
| Domínio de teste | Objetivo e dica de passagem | Configuração típica | Aplica-se a |
|---|---|---|---|
| Ajuste da cremalheira (EIA-310 / IEC 60297) | Assentos nivelados; orifícios alinhados; sem arco de orelha | Estantes mistas, kits de calhas, varrimento do braço do cabo | Todos Caixa para montagem em bastidor |
| Vibração (IEC 60068-2-6 / -2-64) | Sem fechos soltos; sem reposição de elos | Unidade povoada, perfis de vibração XYZ | 1U/2U/3U/4U |
| Choque (IEC 60068-2-27) | Sobrevive ao impacto; bota depois | Impulsos semi-sinuso, canto/borda/ponta | Todos, especialmente os destacados no terreno |
| Sísmica (GR-63 / AC156) | Recuperação automática; as âncoras mantêm-se | Mesa vibratória de 3 eixos com suportes reais | Telco, regiões afectadas pelo terramoto |
| Térmica (ASHRAE TC9.9) | Entrada dentro do limite; N+1 vidas | Mapeamento ΔT, filtro sujo, falha do ventilador | Densa 1U, Equipamentos GPU |
| EMC (FCC/CISPR) | Abaixo dos limites; sem perturbações | Cablagem completa, pior revestimento dos cabos | Todas as SKUs |
| Acústica (ISO 7779/9296) | Publicável L_WA/L_{pA} | Ensaios anecóicos/ hemi-anecóicos | Borda/escritório |
| Embalagem (ISTA 3A/D4169) | Sem danos à chegada | Caixa de cartão + conjunto paletizado | Todos os envios |
Nota: Adicionar ORT (teste de fiabilidade contínuo) para a produção: verificações pontuais semanais da vibração, queima da ventoinha e varrimentos de carga da PSU.
Casos de utilização no mundo real (onde os testes pagam as contas)
- Cápsulas de formação em IA: Os nós multi-GPU necessitam de um fluxo linear da frente para trás e de deflectores apertados. Com um Caixa de montagem em bastidor 4UCom o VRM, há espaço para dissipadores de calor altos, risers adequados e uma separação limpa entre cabos e ar. É assim que se evita que os VRMs quentes cozinhem os DIMMs vizinhos.
- Computação de ponta/comércio retalhista: A poeira acontece. Valide a entrada de poeira IP onde for necessário, além dos intervalos de manutenção do filtro. Um perfil acústico silencioso atenua as queixas dos clientes - ninguém quer um POS de motor a jato.
- Armários de telecomunicações: Os carris encontram estantes estranhas; as zonas sísmicas exigem AC156. Um resistente caixa do servidor atx com orelhas reforçadas e ranhuras que não danificam as porcas da gaiola, poupam os dedos dos instaladores e o seu tempo.
- Grupos de laboratórios: Os alunos batem nos tabuleiros. As caixas sem ferramentas e os parafusos de fixação reduzem as falhas do tipo "para onde foi o parafuso? Pequena gramática aqui: mantemo-lo simples, não demasiado sofisticado, para que os técnicos não pensem demasiado.
Caminhos de produtos IStoneCase que são mapeados para testes (escolha a sua faixa)
Caixa de montagem em bastidor 1U / 2U / 3U / 4U (equilíbrio térmico vs. capacidade de expansão)
- 1U: Densidade máxima, térmicas apertadas, melhor para pistas de serviço de frente para o mar. Comece aqui: Caixa de montagem em bastidor 1U.
- 2U: Ponto ideal para o fluxo de ar e a altura da placa; gestão de cabos mais fácil. Ver Caixa de montagem em bastidor 2U.
- 3U: Mais compartimentos, coolers maiores, perfis silenciosos. Verificar Caixa de montagem em bastidor 3U.
- 4U: GPUs de altura total, radiadores robustos e armazenamento em abundância. Ir Caixa de montagem em bastidor 4U.
Todos os equipamentos acima aceitam variantes ATX/SSI-EEB, pelo que o seu caixa do servidor atx As opções de layout e PSU permanecem abertas.
Serviço de personalização do chassis do servidor (OEM/ODM que se adapta efetivamente à sua SOW)
Quando necessitar de um painel posterior especial, de E/S frontais não normalizadas ou de uma conduta de ar única para aceleradores, utilize a Personalização Serviço de chassis de servidor. Incluímos os testes no SOW: FAI (inspeção do primeiro artigo), pré-verificação EMC, afinação do deflector térmico, validação do kit de calhas na sua lista exacta de armários. Menos idas e vindas, aprovação mais rápida do PPAP.
A dor do comprador, resolvida com design orientado para os testes (e um pouco de conversa fiada)
- Integridade dos corredores de frio: Os deflectores + as juntas de espuma eliminam a recirculação. É uma margem ΔT gratuita.
- Sem ferramentas, não descuidado: Os parafusos de aperto manual continuam a necessitar de saliências metálicas; o plástico, por si só, fica riscado.
- Costuras EMI: Utilizar dedos de mola nos rebordos das portas. A fita adesiva não o vai salvar numa câmara, acredite.
- Arrastamento do braço do cabo: Validar o binário de extensão total para que os carris não se prendam quando totalmente cablados.
- FRUs e MTTR: Etiquetar os túneis de vento e manter os arneses dos ventiladores curtos; os técnicos andam depressa, por vezes demasiado depressa.
