У вас есть карты PCIe полной высоты (FH), полной длины (FL) на столе и в стойке. Выбор за вами: 3U или 4U шасси? Давайте отбросим пустые разговоры и поговорим о зазорах, воздушных потоках, питании, кабелях и о том, как все это работает в реальных условиях. Я буду болтать, практиковать и немного высказывать свое мнение - ведь именно так принимаются решения.
Размеры карты PCIe по всей высоте и длине (FH/FL)
Прежде всего, возведите числа в квадрат:
- Полная высота (FH) ≈ 111,15 мм кронштейн для карт
- Полнометражный (FL) ≈ 312 мм длины карты (около 12,3″)
- Толщина паза: многие современные карты едят 2-4,5 слота. Некоторые из них становятся более пухлыми.
- Верхний штекер зазор: Штекеры питания PCIe (6/8-контактные/12VHPWR) + радиус изгиба обычно добавляет ~20-30 мм над печатной платой.
Эти четыре факта определяют каждое ваше механическое решение. Измерьте, затем снова измерьте. Не смотрите на глаз - доверьтесь рулетке.

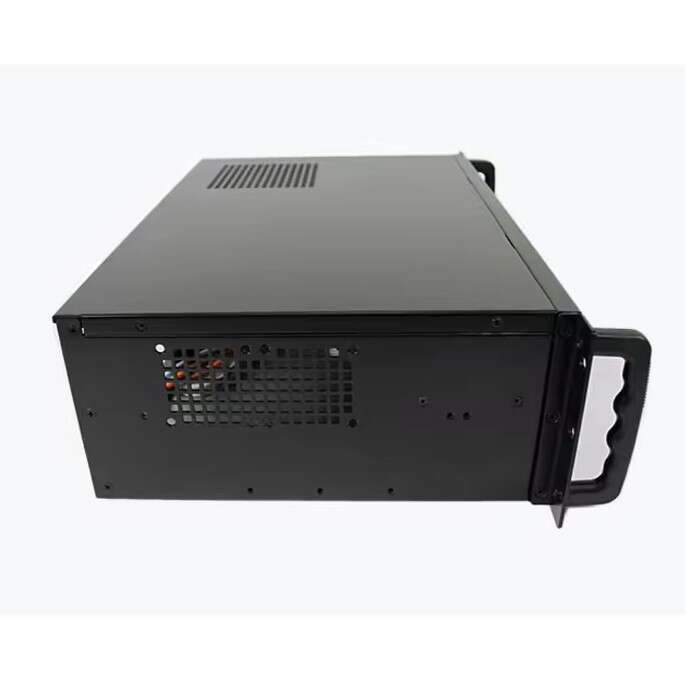

Шасси 3U и 4U: свободное пространство, воздушный поток, питание
Краткое содержание: 4U прощает, Требования 3U. Если вы используете несколько GPU или карты FL с максимальной мощностью, то 4U - это самый лучший вариант. 3U может работать, но вы будете планировать углы и стояки для кабелей.
Краткая справка 3U vs 4U (зазоры и поведение)
| Тема | Шасси 3U | Шасси 4U |
|---|---|---|
| Вертикальное пространство (карты FH + заглушки) | Жесткий; верхняя вилка часто ударяется о крышку; помогают адаптеры 90° или горизонтальное/ризерное крепление | Вместительный; верхний штекер редко сталкивается |
| Длина карты (FL ≈ 312 мм) | Подходит для некоторых моделей, но глубина + передняя передача (вентиляторы/радиаторы/камеры) могут “украсть” мм. | Безопаснее для FL; больше амортизации при движении вперед-назад |
| Толщина слота / мультикарты | Плотно, но можно обойтись стояками; следите за тепловыделением VRM | Более простой мульти-GPU; большие вентиляторы, более прямые воздуховоды |
| Стратегия воздушного потока | Требуется сильное, направленное давление и кабельная дисциплина | Большие вентиляторы, более простая аэродинамическая труба "спереди-сзади |
| Варианты блоков питания | Иногда ограничены по высоте; выведение кабелей затруднено | Более простые высокомощные блоки питания с резервированием, более чистые шлейфы |
| Бюджет шума | Болельщики работают усерднее; подача может быть острее | Более низкие обороты при том же CFM; меньше воя (обычно). |
Перевод: Если вы гонитесь за плотностью или короткими стойками, у 3U есть дорожка. Если вы гонитесь за устойчивой нагрузкой в масштабе, то 4U сэкономит время, нервы и письма по RMA.

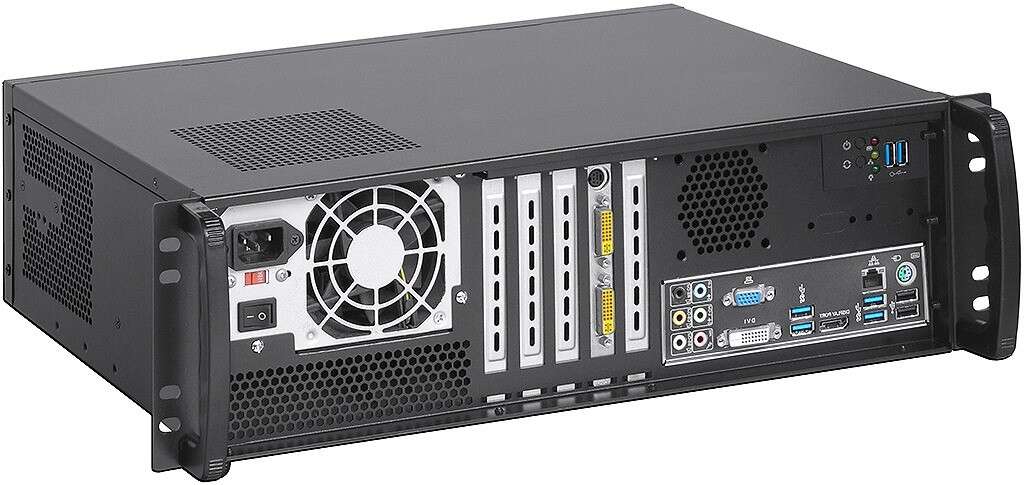

Помехи от верхнего штекера в 3U (почему это не так)
Большинство графических процессоров FL устанавливают 6/8-контактный или 12VHPWR на верхний край. В 3U этот разъем плюс изгиб кабеля - коварный “подвох”. Вы подключаете его, закрываете крышку и... нет. Он стучит по крышке или натирает кожух.
Исправления, которые действительно работают:
- Адаптеры питания 90° PCIe или низкопрофильные заглушки
- Горизонтальное размещение со стояком (расширитель PCIe), поэтому питание направлено вбок.
- Выберите платы с задними/боковыми силовыми разъемами (если позволяет спецификация)
- Проведите питание со стороны “холодного прохода”. чтобы сохранить широкие и чистые повороты
Это халтура? Не совсем - скорее, это хорошая механическая гигиена. Но да, это добавляет деталей и планирования.
Стратегии горизонтального и горизонтального монтажа в корпусе серверной стойки
Когда вертикальный клиренс не является вашим другом, стояки являются. Вы поворачиваете карту, очищаете крышку и освобождаете место для обтекателей. В серверная стойка корпус ПК, Вам также помогут стояки:
- Разнообразьте толстых охладителей, чтобы они не морили друг друга голодом
- Поддерживайте ламинарный поток воздуха в горячей зоне (спереди назад, без странных завихрений).
- Сократите длину кабелей, идущих к шинам блока питания и объединительным платам
Если для удобства обслуживания вам нужны направляющие шасси, сопоставьте общий вес и глубину сборки с направляющие которые не провисают, когда вы выдвигаете систему. (Да, провисание реально; спросите любого, кто тянул полностью загруженный ящик одной рукой).
Реальные сценарии (не лабораторные, а реальные стойки)

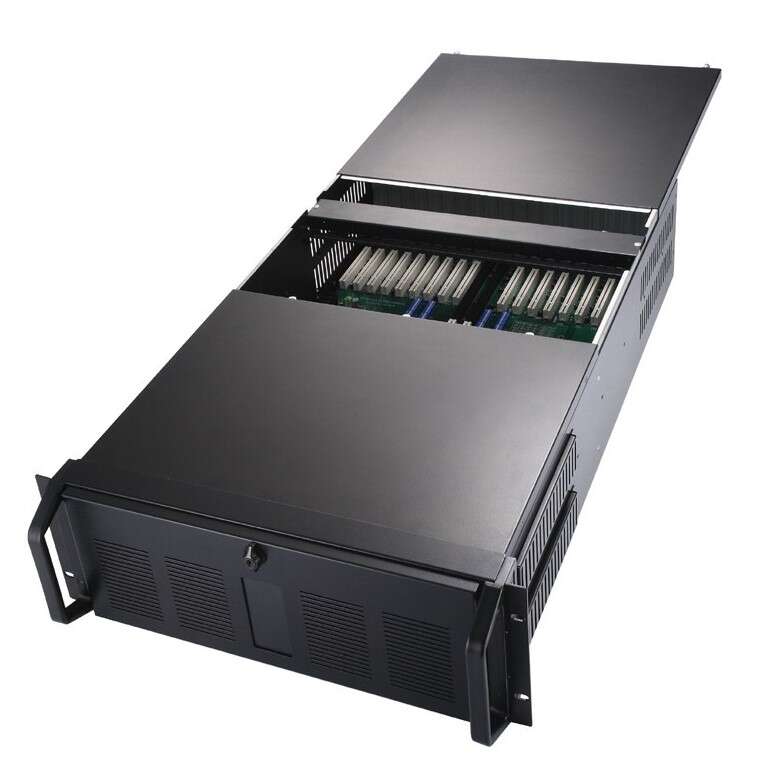

Сценарий A - “обучение ИИ, 3-4 графических процессора, тесный шкаф”.”
- Приоритет: Термы + время работы по абсолютной плотности
- Pick 4U. Вы получите более крупные вентиляторы, более чистые кабельные трассы и место для соответствующих кожухов.
- В паре с резервный блок питания и прямой воздуховод.
- Именно здесь корпус серверного ПК с фронтальным давлением, поддерживающим GPU.
Сценарий B - “Краевой бокс, небольшая глубина, одна длинная карта захвата”.”
- Приоритет: небольшая глубина + стабильность
- 3U может работать со стояком + горизонтальное крепление.
- Следите за передней воздухозаборной трубой: вентиляторы, дисководы или радиаторы могут украсть драгоценные миллиметры.
- Фиксация головок питания с помощью переходников на 90° и стяжек. Никаких гибких кабелей.
Сценарий C - “Смешанный PCIe (сетевые карты + ускорители), частое обслуживание”.”
- Приоритет: удобство обслуживания
- 4U с направляющими избегать поцарапанных костяшек.
- Раздвиньте горячие карты; используйте заглушки и перегородки, чтобы воздух проходил через ребра, а не вокруг них.
- Вы хотите компьютерный корпус сервер Компоновка, предусматривающая возможность замены без инструментов.
Контрольный список, подкрепленный данными (проверка реальности FH/FL)
| Контрольная точка | Почему это важно | Как проверить |
|---|---|---|
| Зазор FH (111,15 мм + заглушка) | Столкновение крышек убивает проекты | Измерьте печатную плату + разъем + изгиб; сделайте картонный макет, если не уверены |
| Клиренс FL (~312 мм) | Фронтальные модули Глубина съема | Сухая посадка при наличии передних сепараторов/радиусов; оставьте 10-15 мм свободного пространства |
| Бюджет слота (2-4,5) | Охладители жира блокируют соседей | Зарезервируйте “дыхательный интервал” между самыми горячими картами |
| Кабельный тракт блока питания | Куртки для приготовления пищи с тугими изгибами | Используйте головки под углом 90°; прокладывайте маршрут вдоль ребер шасси; не делайте резких поворотов. |
| План воздушного давления | Теплая рециркуляция = бесшумное дросселирование | Герметизация зазоров; добавление кожухов; проверка дельта-Т выхлопа под нагрузкой |
Держите этот список рядом со штангенциркулем. Он сэкономит несколько дней.
Где применяется IStoneCase (и почему люди выбирают его)
Скорее всего, вы не гонитесь за одноразовым научным проектом; вам нужно что-то, что будет доставляться на корабле, сохраняться и масштабироваться. Именно для этого IStoneCase наклоняется: OEM/ODM Изменения в воздушном потоке, маршрутизации питания и эргономике обслуживания - так что ваш Корпус сервера atx не просто “совместима”, она удобный для карт FH/FL под нагрузкой.
- Просмотреть Серверный корпус с графическим процессором для конструкций 4U-6U с поддержкой GPU и пространством для нескольких карт.
- См. Серверный шкаф если вы смешиваете хранилище + ускорители в классической компоновке.
- Нужны короткие глубины или ярусы по RU? Проверьте Корпус для монтажа в стойку через 1U-4U.
- Устанавливать края? Настенный чехол имеет смысл, когда стойки не подходят.
- Гибриды с большим объемом памяти прекрасно сочетаются с NAS Case-Передние отсеки и слоты для ускорителей.
- Небольшие блоки для разработчиков или лабораторные узлы? Попробуйте Корпус ITX чтобы тестировать карты до того, как они попадут в продажу.
- Не забывайте об удобстве обслуживания: Направляющая шасси позволяет сохранять нормальное состояние тяжелых конструкций.
- Нужны небольшие доработки (стенка вентилятора, кабельные втулки, боковые разъемы питания)? Зайдите на . Серверный корпус OEM/ODM и расскажите команде, что вам на самом деле нужно.
SEO-предупреждение (и реальный разговор): Ваши условия запроса...серверная стойка корпус ПК, корпус серверного ПК, компьютерный корпус сервер, Корпус сервера atx-направьте их непосредственно на эти категории. Используйте правильный термин для правильного намерения покупателя и направьте его на нужную страницу. Просто.
Указания по тепловому расчету для ускорителей FL (не пропускать)
- Давление спереди и сзади. Постройте “аэродинамическую трубу”. Никаких случайных боковых вентиляционных отверстий, которые стравливают давление, если они не имеют воздуховодов.
- Обтекатели и перегородки. Пластиковые/металлические направляющие, нагнетающие воздух через ребра радиатора, а не вокруг них.
- Кабельное затенение. Толстые пучки PCIe перед вентиляторами создают мертвые зоны. Направляйте их в стороны, а затем назад.
- Впускные фильтры. Приятно иметь, но только если вы отслеживаете ΔP (падение давления). Пыль - это плохо; голодные вентиляторы - еще хуже.
- Расстояние между выхлопными трубами. Оставьте несколько сантиметров в задней части стойки, чтобы горячий воздух не ударился о стену и не развернулся.
Знаю, звучит придирчиво. Но именно так можно поддерживать часы и вентиляторы в рабочем состоянии.
Доставка питания и очистка жгута проводов (небольшие изменения, большое время работы)
- Выделенные рельсы для “голодных” карт. Не устанавливайте несколько карт FL на один кабель, если только производитель блока питания не говорит "хорошо".”
- Прямоугольные головки сохраните крышки и кастеты в 3U.
- Липучка + P-клипсы держите жгуты проводов подальше от входных отверстий вентиляторов.
- Пометьте оба конца. Будущее (или ваш технический специалист) скажет вам спасибо, когда пейджер сработает в три часа ночи.
- Испытание под пропиткой. Не останавливайтесь на 5-минутном победном круге POST при реальных рабочих нагрузках.
Принятие решений (выбирайте 3U или 4U, не задумываясь)
- Подсчитайте карты FL/FH и толщина их щелей.
- Разъемы питания карты: верхний и задний; количество кабелей; радиус изгиба.
- Проверьте глубину с установленными всеми фронтальными модулями (вентиляторы, сепараторы, радиаторы).
- Если мульти-GPU или 12VHPWR верхний штекер + длинные карты → выбрать 4U.
- Если один ФЛ и короткая стойка → 3U со стояком + силовые головки 90°.
- Для удобства обслуживания и масштабирования → 4U + направляющие.
- Нужен особый макет? Говорите OEM/ODM; Маленькие исправления устраняют большие головные боли.
Маленькая, запутанная история о ЛПЦ (потому что реальность запутанна)
Однажды мы “вроде как” засунули два ускорителя FL в 3U dev rig. Все работало в режиме POST, жизнь была хороша. Затем под нагрузкой верхний разъем питания поцеловал крышку, изоляция нагрелась, часы упали. Мы перешли на стояк, добавили дефлектор, поменяли головки на прямоугольные, и - бум - темпы упали, шум снизился, больше никакого загадочного дросселирования. Суть в том, что вы можете заставить 3U петь, просто для этого нужно немного больше оркестровки.
Подведение итогов
Если ваши карты PCIe во всю высоту и в полный рост, Вы уже играете в высшей лиге. 4U это выбор в пользу низких нагрузок на воздушные потоки, кабели и многокарточные системы. 3U все еще подходит для узких стоек или одиночных карт FL - просто планируйте головки питания и стояки с первого дня. И если вам нужно шасси, которое настроено, а не просто “совместимо” - обращайтесь к IStoneCase рано для небольших, значимых изменений, которые улучшают поведение вашей сборки.
