Вам нужно управлять дисками, подавать дорожки и не тратить время на неровные кабели. Эта статья превращает беспорядочную головоломку “шасси NAS + HBA + расширитель” в плотный контрольный список для подготовки к работе в полевых условиях. Он болтливый, немного задиристый и сосредоточен на том, что действительно ломается или летает в стойке.
TL;DR: согласовывайте gen протоколов из конца в конец, знайте тип объединительной платы, не допускайте многопутевой передачи SATA, определяйте размер восходящих каналов, а не только отсеков, и следите за охлаждением HBA. Если есть сомнения, выбирайте SAS3 и IT-режим.
SAS3 HBA (LSI/Broadcom 9300/9305/9400) против SAS2
Выберите HBA, который не будет затягивать работу с первого дня. Карты SAS3 (12 Гбит/с) - подумайте о семействе 9300/9305/9400 - хорошо работают с современными объединительными платами и экспандерами. SAS2, конечно, работает, но он старее, медленнее и не так прост, когда вы начинаете ставить экспандеры или смешивать SATA SSD/HDD. Если вы используете ZFS, прошейте карту на ИТ-режим и позволить файловой системе видеть необработанные диски. Просто, стабильно, предсказуемо.
Почему это так важно? Потому что несоответствие протоколов приводит к странным падениям соединения и загадочным тайм-аутам. Кроме того, ваше будущее "я" добавит больше дисков. Так всегда бывает.
Задняя панель “EL1 vs EL2” и диски SATA vs SAS
EL1 = однопортовая объединительная панель расширителя. EL2 = двухпортовая. Диски SAS могут использовать двойной путь (для HA / MPIO). SATA не может в этом контексте можно назвать dual-path. Поэтому не стоит подключать два восходящих канала к одной группе SATA и ожидать волшебной пропускной способности. Вы получите ошибки, а не дополнительную пропускную способность. При использовании SATA, провод один Чистый путь и скучный. С двухпортовыми дисками SAS и объединительными платами EL2 вы можете использовать многоканальную передачу данных.
Расширитель SAS (Intel-класса, HP-класса): когда помогает, когда вредит
Расширители отлично подходят для обеспечения плотности: много отсеков, меньше портов HBA. Но каждый экспандер добавляет хоп, и ваш полосы восходящей линии связи это настоящий потолок. Если ваш массив сильно разрастается - скрабы, ресиверы, многоклиентские чтения - убедитесь, что каждый экспандер имеет достаточную пропускную способность восходящего канала до HBA. В противном случае вы создадите пробку с красивыми светодиодами.
Правило большого пальца: масштабирование восходящих каналов с отсеками. Большее количество дисков ⇒ большее количество соединений (там, где это поддерживает объединительная плата), а не просто большее количество отсеков.
SFF-8087 / SFF-8643 / SFF-8654 (SlimSAS): согласование с кабельным заводом
Коннекторный алфавитный суп имеет значение.
- SFF-8087: классический внутренний mini-SAS (эпоха SAS2).
- SFF-8643: mini-SAS HD (SAS3).
- SFF-8654 (SlimSAS): более новый компактный, также встречается на 24G.
Используйте справа кабели или надлежащие жгуты с веерным выходом. Не используйте адаптеры загадочных брендов: целостность сигнала - это не вибрация, это физика. Провода должны быть короткими, коннекторы - замкнутыми, тестируйте под нагрузкой.
Пропускная способность, восходящие каналы и избыточная подписка
Полка на 24 отсека с одним восходящим каналом x4 будет ползти, когда вы завалите ее скрабами + резервными копиями + загрузками ВМ. Если объединительная панель позволяет, распределите отсеки по нескольким восходящим портам. Следите за коэффициент переподписки (сколько линий нисходящего потока разделяют один восходящий поток). Если вы не можете добавить восходящие каналы, распределяйте рабочие нагрузки по частям или ограничьте параллельность перестройки.
ZFS/TrueNAS, режим IT и заметки о драйверах (mpt3sas)
Запустите HBA в ИТ-режим чтобы ZFS/TrueNAS могли управлять дисками напрямую (без махинаций с RAID BIOS). В Linux mpt3sas драйвер поддерживает большинство SAS3 HBA. Поддерживайте ОС и прошивку HBA в актуальном состоянии. Старые карты SAS2 работают, но при смешанной нагрузке SATA/SAS быстрее проявляются проблемы с поддержкой драйверов и их недостатки.
Охлаждение и питание: скучные вещи, которые вас спасают
HBA и экспандеры сбрасывают тепло. Проанализируйте их спереди и сзади воздушный туннель, но не теплый ветерок. Добавьте небольшой настенный вентилятор высокого статического давления, если ваш корпус набит битком. Обеспечьте питание расширителей (Molex или гнездовое питание) и избегайте разветвителей с последовательной цепью, которые провисают при раскрутке. Тепловой бюджет на первом месте, красивые кабели - на втором.
Контрольный список совместимости (таблица для печати)
| Артикул | Что вы проверяете | Хороший знак | Примечания |
|---|---|---|---|
| Поколение и режим HBA | Модель карты, прошивка, IT и IR | SAS3 (9300/9305/9400) в ИТ-режим | Избегайте смешивания RAID BIOS с ZFS. |
| Тип объединительной платы | Маркировка EL1 / EL2 или ручная | EL1 для одноканального интерфейса SATA; EL2 для двухканального интерфейса SAS | Не используйте двухканальный SATA, вы будете гоняться за призраками. |
| Наличие расширителя | Модель на объединительной панели или отдельной плате | Известный расширитель SAS2/3 с последним FW | Больше отсеков? Добавьте подъемники, а не только кадиллаки. |
| Количество и скорость подключений | # каналов x4 от объединительной панели/расширителя до HBA | ≥2 восходящих канала для 16-24 отсеков с высокой рабочей нагрузкой | Сократите переполненность скрабов. |
| Кабели и разъемы | Совпадение SFF-8087 / 8643 / 8654 | Кабели с правильными характеристиками, короткие проходы | Промаркируйте оба конца; проверьте под нагрузкой. |
| Сочетание SATA и SAS | Типы дисков для каждой группы | Поддерживайте однопутевые группы SATA | Если вам нужен MPIO, используйте двухпортовый SAS. |
| ОС и драйверы | Ядро + mpt3sas / заметки о платформе | Текущая ОС/HBA FW, известные хорошие пары | Варианты исполнения штырей в прод. |
| Охлаждение и питание | Воздушный поток над HBA/экспандером, стабильное питание | Поток спереди и сзади, без горячих карманов | Закрепите кабели, чтобы избежать провисания при раскручивании. |
Три быстрых сценария (реальные вибрации)
Небольшая домашняя лаборатория, NAS на 8 отсеков (тихий боковой офис)
Вы выбираете Плата ITX плюс компактное шасси. Один SAS3 HBA в режиме IT. Одна объединительная панель EL1, один восходящий канал, сочетание SATA HDD. Простота и прохлада. Если вам нужна аккуратная площадь, компактный Корпус ITX отлично работает и при этом оставляет место для низкопрофильного HBA.
Файловый сервер SMB, 24 отсека, смешанные HDD + несколько SATA SSD в кэше.
Здесь стойка это разумный выбор. Постарайтесь установить объединительную панель EL2, даже если вы пока не собираетесь использовать двухканальную систему; она защитит вас в будущем благодаря дискам SAS. Добавьте два восходящих канала от расширителя до HBA. Распределите vdevs по портам объединительной панели, чтобы распределить нагрузку. Прочный серверная стойка корпус ПК (4U) с вентилятором на стенке, чтобы HBA и экспандер были счастливы.
Лаборатория "Медиа + ВМ", взрывное чтение, частые чистки
Вам нужна предсказуемая пропускная способность, а не фейерверк. Используйте SAS3 HBA, проверьте дорожки объединительной платы и разделите пулы между два Подъемники. Если вам нужно пространство для воздушного потока и дополнительные слоты, просторный Серверный корпус 4U Это всегда лучше, чем тесное шасси малой глубины.

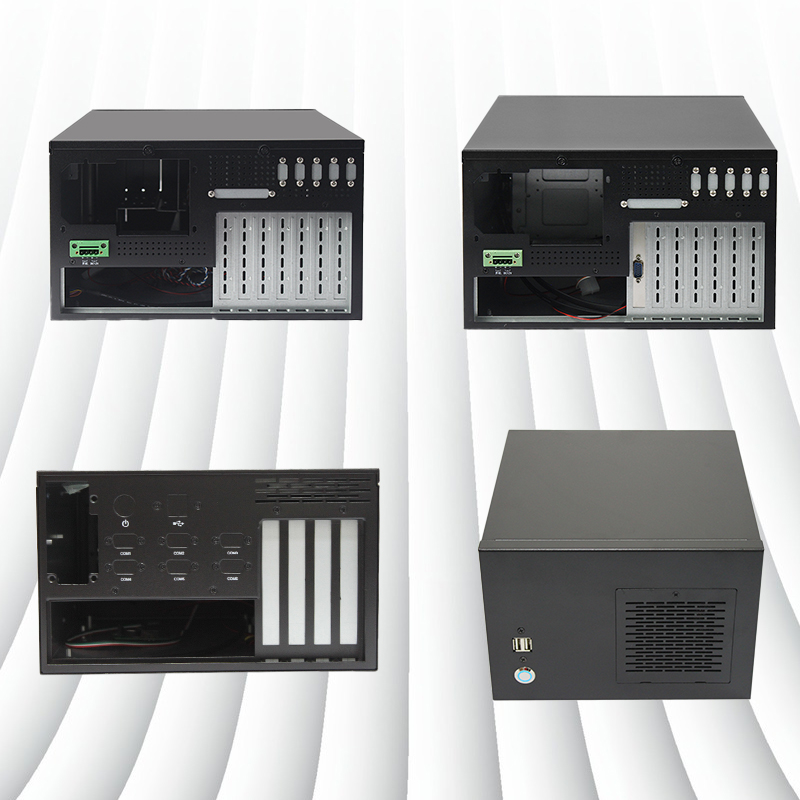

Где применяется IStoneCase (и почему он экономит ваши циклы)
Вам нужны не просто коробки. Вам нужны коробки, рассчитанные на дорожки, воздушный поток и реальное обслуживание. IStoneCase создан именно для этого.OEM/ODM Работа, быстрая настройка и крупносерийные сборки для центров обработки данных, команд алгоритмов, MSP и строителей, которые ненавидят простои. Если вы ищете корпус серверного ПК с правильным расположением вентиляторов, предварительно проложенной проводкой объединительной панели и местом для HBA и направляющих, начните с этого места:
- Серверный корпус с графическим процессором - для узлов AI/HPC, которым все еще нужны хранилища уровня 2/3 поблизости.
- Серверный шкаф - общего назначения, компоновка ATX/E-ATX, фронтальные панели с горячей заменой.
- Корпус для монтажа в стойку - ваша классика компьютерный корпус сервер в стойке, удобный для прокладки кабеля.
- NAS Case - чистые отсеки, нормальный воздушный поток, комната для HBA.
- Корпус ITX - Маленький, но не хлипкий.
- Направляющая шасси - Не пропускайте рельсы; работоспособность - это время безотказной работы.
- Серверный корпус OEM/ODM - Вы приносите спецификацию, они приносят чертежи, прототипы и прогоны.
SEO-руководители: это также соотносится с фразами, которые люди действительно ищут.серверная стойка корпус ПК, корпус серверного ПК, компьютерный корпус сервер, Корпус сервера atx-без нагромождений и шумихи. Мы сохраняем естественность.
Стройте ноты, которые можно украсть
- Перейдите на сквозной интерфейс SAS3. Объединительные платы и экспандеры ведут себя лучше, и вы не будете потом перекрашивать их.
- Относитесь к аплинкам как к золоту. Добавляйте их как можно раньше. Переподписка не бесплатна.
- SATA = одноканальный. SAS = двухканальный. Смешивая их, вы получаете моменты типа “почему мой SSD исчезает, лол?”.
- Держите раковину HBA в потоке воздуха. Если карта находится в мертвой точке, добавьте направленный вентилятор. Маленькое исправление, огромный выигрыш.
- Маркируйте кабели. В будущем у вас не будет времени на тональный зонд в горячем проходе.
- Тестирование под нагрузкой. Скраб, ресивер, rsync-штормы. Если он переживет это, то, вероятно, все в порядке.
Мини FAQ
Можно ли подключить два кабеля от одной группы объединительных панелей SATA к одному HBA для увеличения скорости?
Нет. Это работает не так. Скорее всего, вы увидите ошибки, а не пропускную способность.
Нужны ли мне расширители?
Только если количество портов и отсеков требует этого. В этом случае не забывайте о восходящих линиях связи.
Поместится ли плата ATX в 4U?
В целом, да. Просто проверьте расположение стоек и зазор между слотами PCIe в надлежащем Корпус сервера atx.
Могу ли я просто бросить туда NVMe?
Совсем другое дело (U.2/U.3, коммутатор PCIe, JBOF). В этом контрольном списке мы находимся в стране SAS/SATA.
