Open Compute Project Open Rack v3 (ORV3)
Диссертация: ORV3 переключает внимание с вопроса "как нам запитать/охладить это шасси?" на вопрос "как быстро мы сможем добавить больше узлов?". Более широкое пространство для оборудования, централизованное питание 48 В и "глухое" сопряжение - это меньше путающихся кабелей и меньше времени простоя.
19-дюймовая стойка EIA против 21-дюймовой открытой стойки
- Что изменится: Внутренняя ширина 21″ обеспечивает большую площадь фронтальной поверхности, чем 19″. Дополнительная ширина позволяет снизить перепад давления, улучшить воздушный поток, увеличить площадь радиатора и обеспечить более аккуратную укладку кабелей.
- Почему вам это важно: При увеличении производительности графических процессоров запас воздушного потока = меньше дросселей. Более широкая поверхность также позволяет разместить больше накопителей спереди, не превращая корпус в воздуходувку для листьев.
- Дизайнерская подсказка для компьютерного корпуса-сервера: Следите за чистотой траектории движения спереди назад, избегайте резких поворотов вблизи стенок вентилятора и оставляйте свободное пространство вокруг оптических сепараторов.
Шина 48 В постоянного тока и полка питания (ORV3)
- Основная идея: Центральное преобразование переменного тока → 48 В на стойке; задняя панель шина подается на каждое шасси через глухие ответвители.
- Преимущества: Ток ~¼ от 12 В, потери I²R намного ниже, более тонкая медь, более холодная задняя часть стойки. Техники не борются со свободными шнурами; замена происходит быстрее.
- Примечания к шасси: Добавьте кронштейны для глухих посадок, наклейки с указанием полярности и удержание проводников. Даже если сегодня вы поставляете два блока питания с горячей заменой, завтра подготовьте места для монтажа шин.
Advanced Cooling Solutions (ACS): Холодильные пластины и коллекторы прямого жидкостного охлаждения (DLC)
Диссертация: Для узлов ИИ и горячих NVMe-тканей не нужно "добавлять жидкость позже". Это нужно делать с первого дня - холодные пластины, быстроразъемные соединения и защита от утечек.
Требования к холодным плитам и рядным коллекторам
- Что стандартизирует ACS: Интерфейсы пластин, диапазоны потоков, точки датчиков и зоны обслуживания. Это позволяет операторам использовать несколько стоек, пластин и рядных коллекторов без специальных адаптеров.
- Что встроить в корпус серверного ПК: Крепления для пластин, защищенные зоны быстрого разъединения (QD), каплезащитные экраны и проходы для жгутов проводов для обнаружения утечек.
Жидкостные соединители Blind-mate и сервисные окна
- Почему слепая пара имеет значение: Меньше времени под капотом, меньше шансов "ой" во время изменений.
- Добавьте небольшие, но реальные вещи: QD с цветовой кодировкой, невыпадающие винты, поднимающаяся за секунды верхняя крышка и прокладки, которые не крошатся после трех циклов нагрева. Звучит крошечно, но оперативники это чувствуют.
ASHRAE 90.4 и условия на входе в стойку
Диссертация: Соблюдение энергетических норм связано с входное отверстие стойки Температура и влажность воздуха большую часть года остаются в пределах рекомендованных значений. Ваш компьютерный корпус сервер Дизайн должен помогать, а не бороться с этой целью.
- Что включить в шасси: Точки температуры на входе/выходе, порты ΔP и сигналы тахометра вентилятора, которые четко отображаются в Redfish. После этого оборудование может подтвердить время в диапазоне без использования ручных электронных таблиц.
- Почему это экономит деньги в дальнейшем: Улучшенная телеметрия сокращает количество циклов "угадай и настрой" и позволяет избежать переохлаждения целых рядов.
Стоечные серверы с поддержкой PCIe Gen5 и 400 Гбит/с
Диссертация: IO стал горячим. PCIe 5.0 x16 дорожки плюс 400 Гбит/с Оптика сжимает ваш тепловой бюджет и переднюю панель.
- Последствия для шасси:
- Оставьте место для ретаймеров и тепловых экранов рядом с клетками сетевых карт.
- Используйте зонирование перфорации на лицевой панели; не загромождайте пространство клетки.
- Обеспечьте чистые кабельные желоба в ТЗ, чтобы сервис не перекручивал волокна.
Таблица - Ключевые утверждения и их значение (без внешних ссылок)
| Тема | Конкретное требование | Практическое значение для шасси | Авторитет / ссылка (только имя) |
|---|---|---|---|
| 21″ против 19″ | Открытая стойка обеспечивает внутреннюю ширину оборудования 21″ против 19″ EIA | Большая площадь лицевой поверхности → меньший перепад давления, более удобная прокладка кабелей, большее количество дисков в поперечном направлении | Спецификация OCP Open Rack v3 |
| Высота OpenU | OpenU ≈ 48 мм на единицу | Более высокие вентиляторы и радиаторы при одинаковой высоте плана | OCP Open Rack v3 |
| Распределение 48 В | Централизованная шина постоянного тока 48 В питает каждую тележку | Меньше шнуров, быстрее замена, меньше потерь I²R | Силовая полка и шина OCP ORV3 |
| Стандартизация DLC | Интерфейсы холодных плит и управление потоком | Мультивендорные пластины/манифоли без хаков | OCP Advanced Cooling Solutions (ACS) |
| Утечка и обслуживание | QDs со слепым спариванием, руководство по обнаружению утечек | Более безопасное обслуживание, сокращение MTTR | Руководство по АСУ OCP |
| Конверт для вставки в стойку | Поддерживайте температуру на входе/точку росы в диапазоне | Воздушный поток шасси должен соответствовать требованиям | ASHRAE 90.4 |
| Высокоскоростной ввод-вывод | Термостаты PCIe Gen5 + 400 GbE | Зонирование лицевой панели, тепловой бюджет ретаймера | Руководства по платформам поставщиков / отраслевая практика |
| Механическая нагрузка | Стойки с высокой полезной нагрузкой для DLC/GPU | Рельсы/крепежи, рассчитанные на тяжелые сани | Технические характеристики производителя стойки ORV3 |
(Только имена, без ссылок, чтобы вы могли ссылаться на стандарты внутри компании, не отправляя читателей за пределы сайта).
Корпус для монтажа в стойку (1U / 2U / 3U / 4U): адаптация к реальным рабочим нагрузкам
Корпус 1U Rackmount - пограничный кэш, NFV, внешний веб
- Держите воздушный туннель прямо.
- Добавьте воздуховоды для сетевых карт рядом с клеткой оптики (400 G работает в горячем режиме).
- Верхняя крышка должна открываться быстро - двумя невыпадающими винтами, а не двенадцатью маленькими.
- Отлично подходит в качестве компактного Корпус сервера atx Базовый уровень, когда стояки PCIe спланированы правильно.
Корпус 2U Rackmount Case - смешанный CPU + умеренный GPU, пулы NVMe
- Вентиляторная стенка + раздельная пленума (дорожка процессора, дорожка ускорителя).
- Контейнеры для дисков без инструментов, чтобы при замене не выбивать окно смены.
- Дополнительная задняя приводная клетка для горячих бревен.
- Готовый путь к шине: оставьте отверстия для кронштейнов и зазоры.

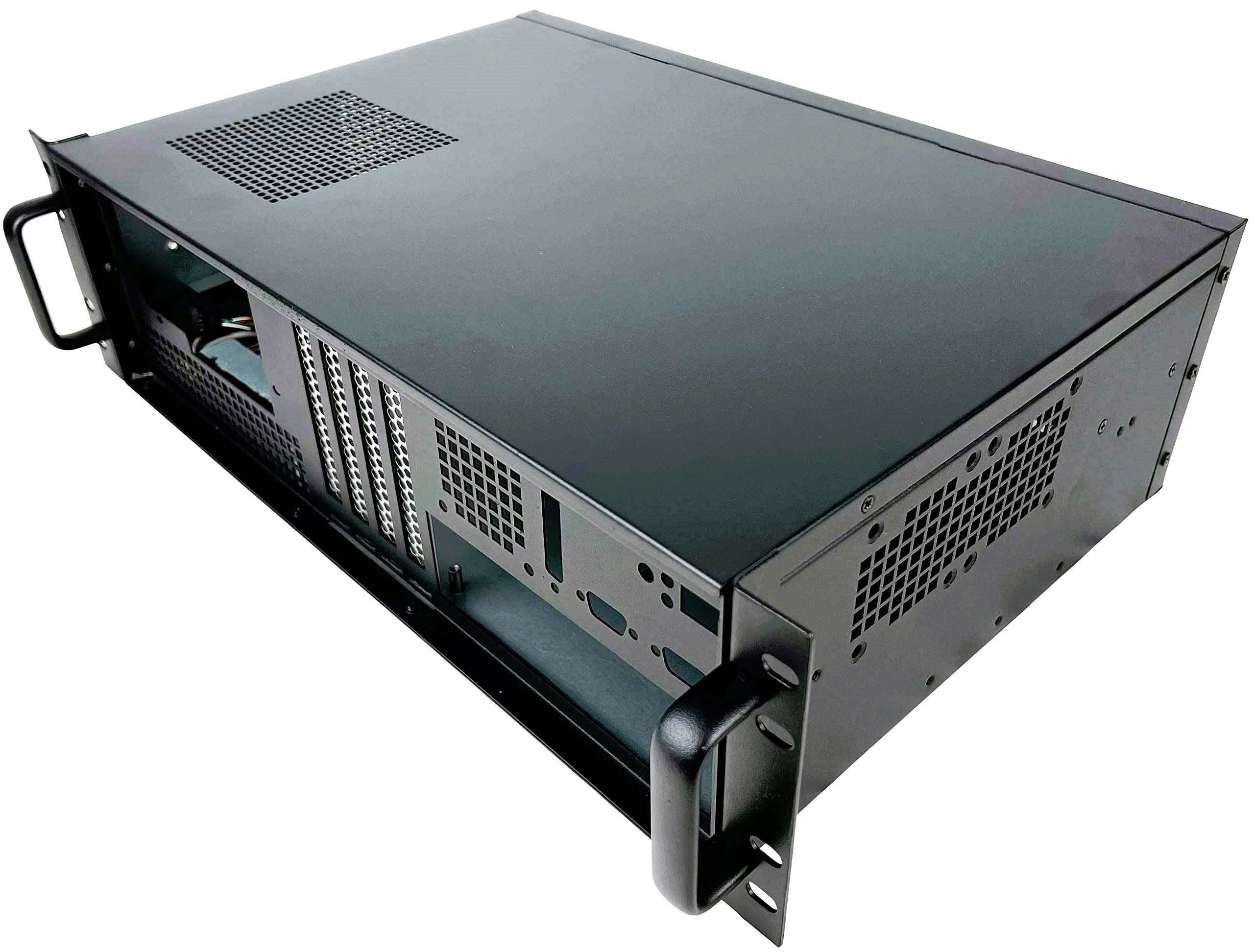

Корпус 3U Rackmount - более высокие радиаторы, ускорители, расположенные бок о бок
- Хорошо подходит для узлов вывода или плотного хранения данных с вычислениями.
- Планируйте радиаторы ретаймера и петли для обслуживания кабеля.
- Добавьте порты ΔP, чтобы не гадать о здоровье воздушного потока.

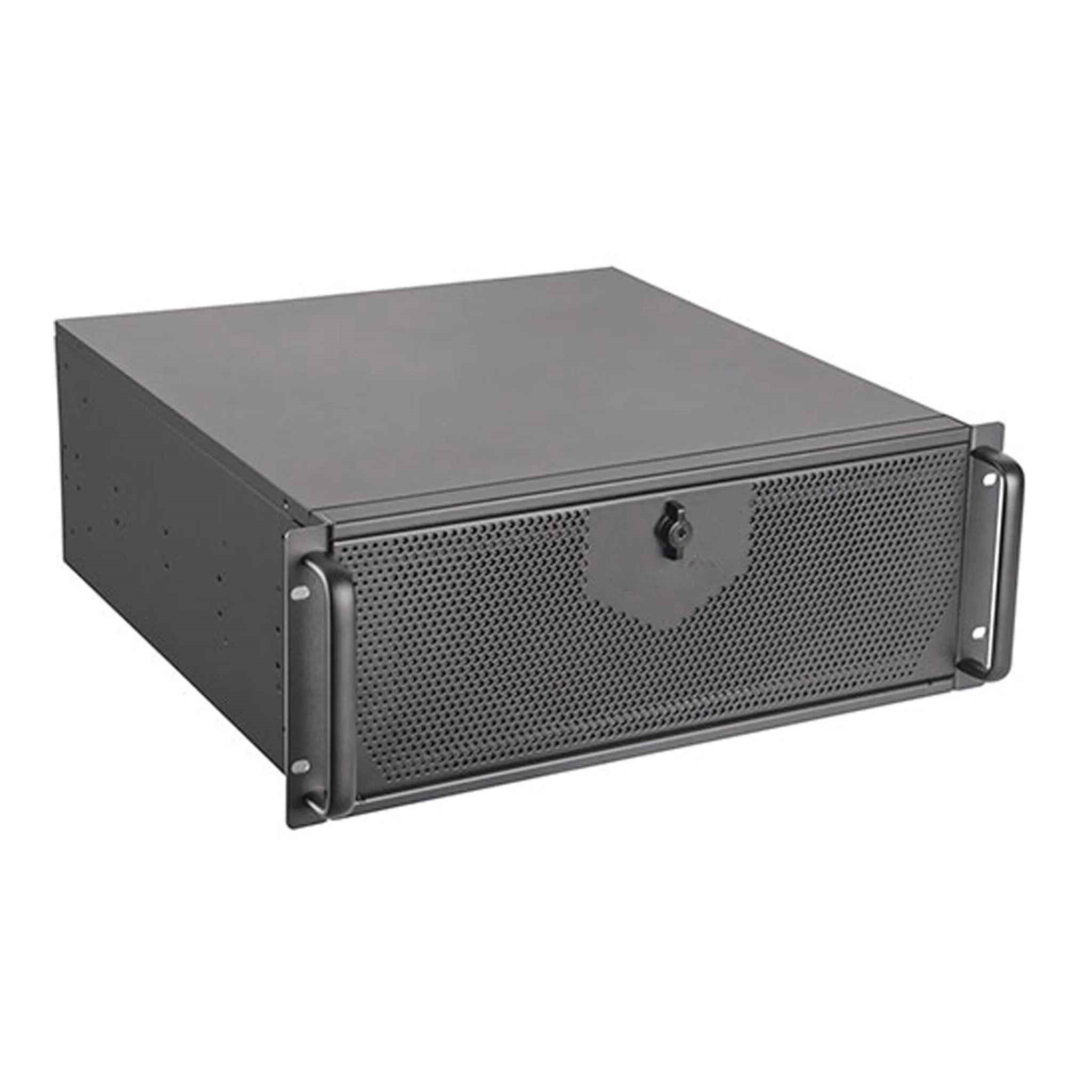

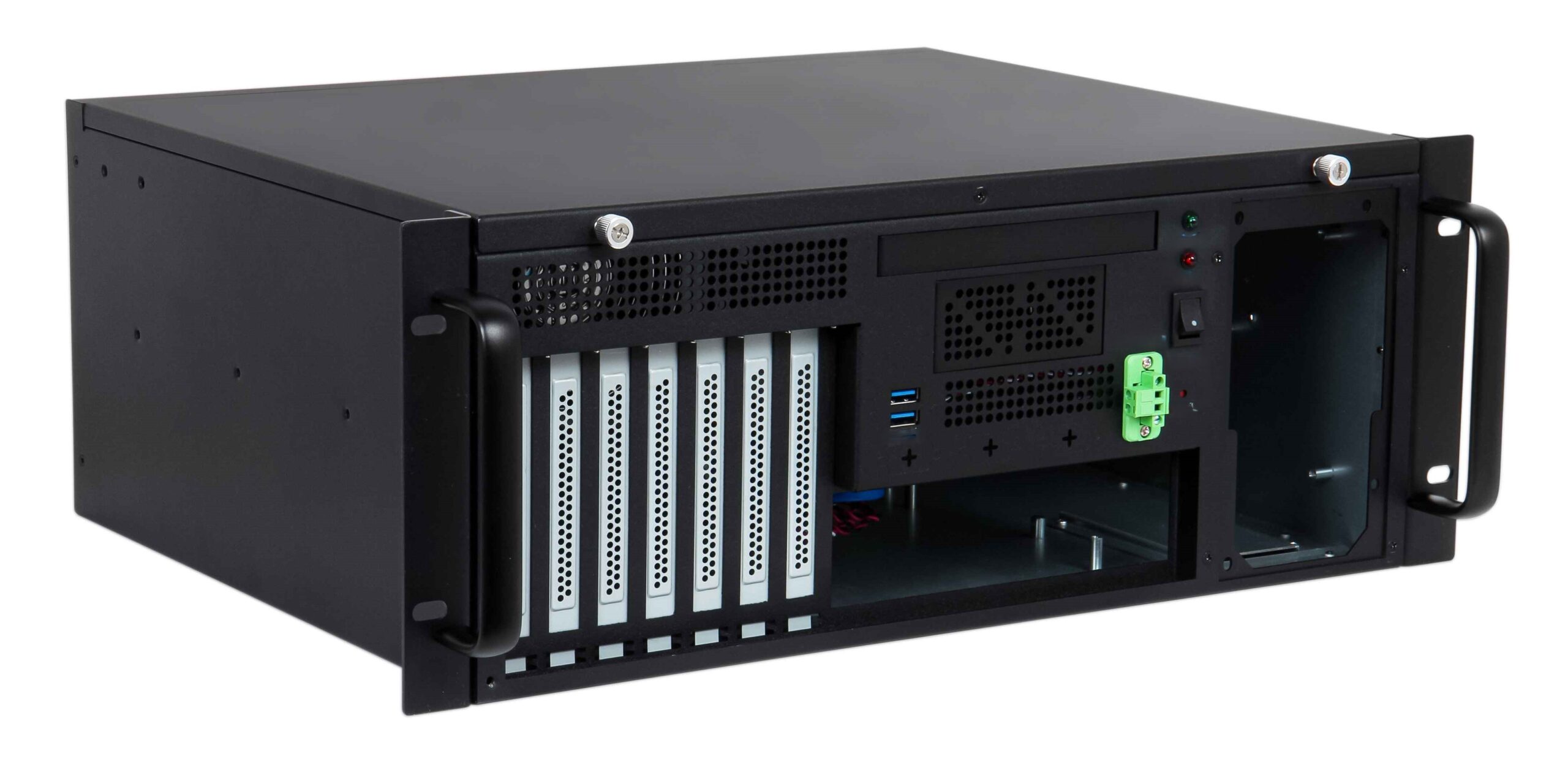

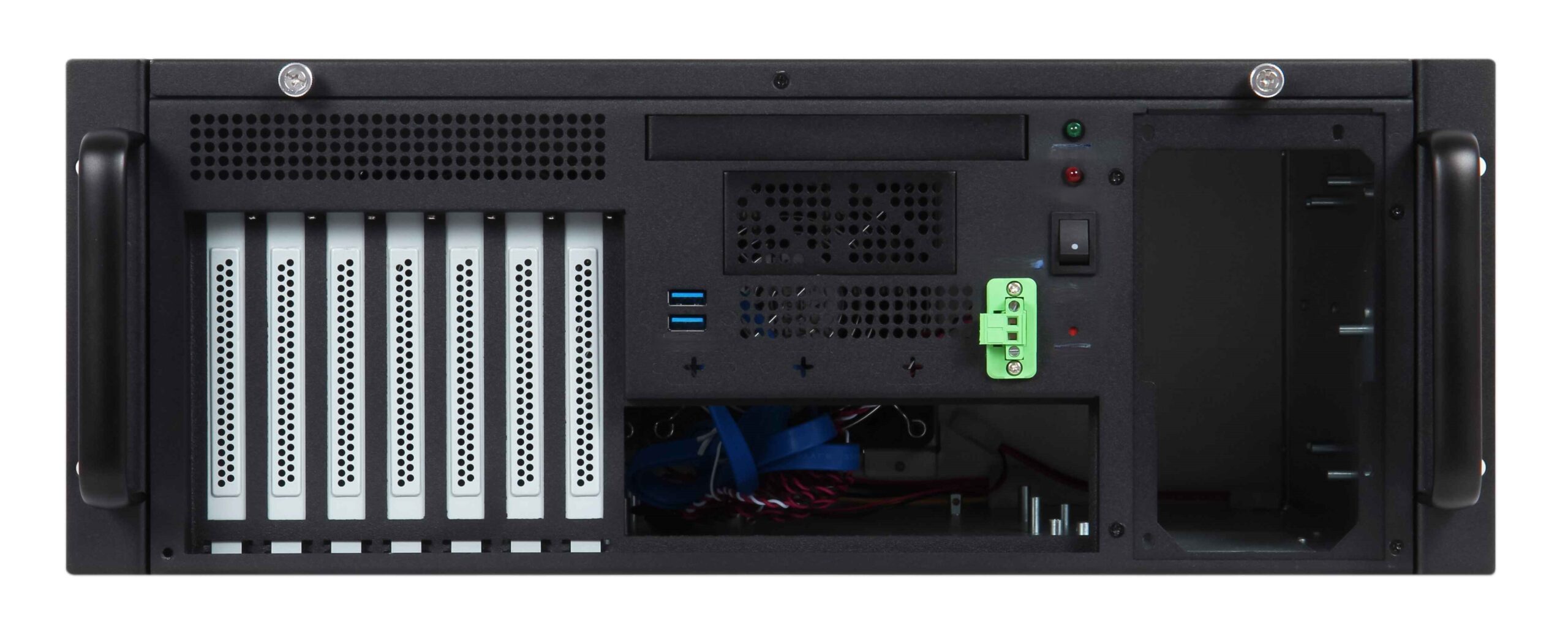

Корпус 4U Rackmount - обучение искусственному интеллекту, тяжелое хранение, готовность к DLC
- Стойки для холодных пластин, защищенные QD, поддон для капель.
- Прямоточный воздуховод; избегайте рециркуляции вблизи отсеков БП.
- Выбирайте рельсы с малым прогибом при полной нагрузке. Тяжелые сани сильно прогибаются.
Ваш каталог (только внутренние ссылки):
- Корпус для монтажа в стойку
- Корпус для монтажа в стойку 1U
- Корпус для монтажа в стойку 2U
- Корпус для монтажа в стойку 3U
- Корпус для монтажа в стойку 4U
- Настройка Серверное шасси
Полевые сценарии (боль → исправление)
- Узел обучения ИИ продолжает дросселировать: Вентиляторы кричат, ΔT слишком высок. Фикс: Компоновка 4U, более высокие крыльчатки, чистый воздуховод и бобышки для холодных пластин, позволяющие впоследствии перейти на DLC без повторной раскрутки. серверная стойка корпус ПК.
- Смешанная усадьба 19″/21″: Невозможно перестроить ряд. Фикс: отправляйте рельсы EIA сейчас, но оставьте кронштейны шин и задние выступы; переходите на ORV3, когда объект перевернется.
- Выкат 400 G плавит зоны передней панели: Фикс: зонирование перфорации + канал NIC + тепловые экраны ретаймера; сохраняйте короткий, пологий радиус изгиба к ToR.
- Стресс, связанный с аудитом соответствия: Фикс: добавьте датчики входа/выхода, порты ΔP и отображение Redfish; объекты доказывают наличие времени в диапазоне 90,4 без ручного поиска.
- MTTR - это плохо, операторы злятся: Фикс: питание вслепую, невыпадающие винты, маркированные жгуты. Звучит просто, но экономит выходные дни.
Быстрый контрольный список спецификаций для закупок (копировать/вставить)
- Воздушный тракт: Спереди назад, без мертвых углов; дефлекторы, которые можно снять одной рукой.
- Сила: Два блока питания с горячей заменой - сегодня; опциональная шина 48 В - завтра (с четкой маркировкой).
- Охлаждение: Стойки для холодных пластин, QD-держатели, каплезащитные экраны, проходные отверстия для жгута проводов с датчиком протечек.
- ВВОД/ВЫВОД: Комната для PCIe Gen5 x16 и 400 Гбит/с сепараторы; ретаймер тепловой бюджетный; кабельные желоба.
- Механические: Рельсы с честным запасом прогиба; ручки рассчитаны на полную массу саней.
- Телеметрия: Температура на входе/выходе, тахометр вентилятора, краны ΔP; возможность подключения к красной рыбе.
- Док-ты: Четкие чертежи установки; спецификации моментов затяжки, не требующие микроскопа.
Почему IStoneCase (ценность для бизнеса, без лишних слов)
IStoneCase строит Серверный корпус с графическим процессором, Серверный шкаф, Корпус для монтажа в стойку, Настенный чехол, Устройства NAS, Корпус ITX, и направляющая шасси для клиентов, которые покупают в больших объемах и нуждаются в точном соответствии - центров обработки данных, исследовательских организаций, MSP и разработчиков. OEM/ODM означает, что мы настраиваем корпус серверного ПК в ваше поместье: EIA сегодня, ORV3 завтра; воздух сегодня, DLC позже. Повторяющийся заказ, а не одноразовое искусство. И да, документация должна быть написана простым английским языком; вашей команде не должно понадобиться кольцо дешифратора, чтобы обслужить Корпус сервера atx.
Итог: Гипермасштабирование - это грязно, но ваше шасси не должно быть таким. Создайте компьютерный корпус сервер с дисциплиной воздушного потока, готовностью к 48 В, крючками DLC и эргономикой чистого обслуживания. Вот как можно масштабироваться, не забивая себя в угол, не вызывая пейджер в 2 часа ночи, не увеличивая мощности. (Лучший вид победы).
