Вам нужна миниатюрная установка, работающая на холоде и тихо. Справедливый вопрос. Воздушный поток SFF (small form factor) просто нуждается в плане: четкие пути, правильные вентиляторы и мягкий контроль. Ниже приведен проверенный на практике способ решения этой задачи, а также практические сценарии и несколько вариантов серверного класса от IStoneCase Если вы создаете устройство для работы, лабораторий или постоянного использования.
TL;DR: сначала нарисуйте воздушный тракт, затем выберите вентиляторы по сопротивление, стремиться к нейтральное или небольшое положительное давление, И настройте рампы так, чтобы ваши уши не страдали.
Основы организации воздушного потока в корпусах малого форм-фактора (SFF): прямоточный путь
- Поддерживайте движение воздуха прямой: холодный воздух внутрь → горячий воздух наружу.
- Разместите воздухозаборник в том месте, где ваш процессор/ГПУ фактически дышит.
- Избегайте рециркуляции (возврата горячего шлейфа).
- Плотность сетки, пылевые фильтры и кабельные комки добавляют статическая устойчивость-Выделите на это средства.
Почему это важно: В SFF плотность тепла высока, а пространство ограничено. Короткая прямая “взлетная полоса” снижает скачки температуры и позволяет без паники работать на более низких оборотах.
Положительное и отрицательное давление в случаях SFF
- Небольшой позитив (больше CFM на входе, чем на выходе) помогает бороться с пылью и направляет воздух через фильтры.
- Нейтральный Давление безопасно, если вентиляционные отверстия открыты, а дорожки чисты.
- Сильный негатив могут вытягивать воздух из зазоров, создавая шумную турбулентность и попадание пыли.
Правило большого пальца: начать нейтрально → подтолкнуть к светлый позитив при появлении пыли или горячих пятен.
Вентиляторы статического давления в сравнении с вентиляторами воздушного потока
- Высокое статическое давление болельщики побеждают за фильтры, плотные решетки, радиаторы, плотные ребра.
- Высокий воздушный поток болельщики выигрывают на открытая сетка / беспрепятственный доступ панели.
Быстрый выбор: Если за вентилятором видна сотовая сетка или плотный радиатор, то статические нагнетатели оправдывают себя. Если нет, то вентиляторы с воздушным потоком дышат легче.
Боковое всасывание и боковой выхлоп вблизи GPU
- Боковой воздухозаборник Быстро охлаждает процессор и VRM, но можно подавать в GPU предварительно нагретый воздух, если зазоры малы.
- Боковой выхлоп часто помогает графическому процессору отводить тепло прямо наружу, иногда за счет скачков CPU.
Фильтр решений: Какова ваша основная нагрузка?
- Связанные с GPU (Игра, рендеринг): попробуйте боковой выхлоп первый.
- Связанные с процессором (компиляция, сборка для разработчиков, сборка данных): попробуйте боковое всасывание первый.
Настройка кривой вентилятора и психоакустика
- Постройте гладкий Кривая ШИМ. Стабильные темпы побеждают скачки “йо-йо”.
- Смещение сдвоенных вентиляторов на ~20-40 об/мин, чтобы избежать тактовые частоты (тот самый вау-вау дрон).
- Ограничьте максимальные обороты до тех, которые вы можете реально выдержать. Ваши уши определяют потолок, а не силикон.
Простая идея кривой: Холостой ход ~ мин обороты → 45-80 °C линейно растут → плато перед “раздражающей” полосой.
Обзор доказательств (иллюстративные данные)
Приведенные ниже цифры отражают общие закономерности SFF в лабораторных исследованиях сообщества и записях производителей; проверьте их на своем корпусе с вашими вентиляторами и фильтрами.
Режим давления → результат
| Режим давления | Температура процессора (Δ против нейтральной) | Температура графического процессора (Δ против нейтрального) | Контроль пыли | Субъективный шум | Источник |
|---|---|---|---|---|---|
| Немного положительный | -1 ~ -3 °C | -0 ~ -2 °C | Лучшее (через фильтры) | Плавность (меньше свиста) | Тестирование рецензента, замечания производителя по воздушному потоку |
| Нейтральный | Базовый уровень | Базовый уровень | OK | OK | Тепловые справочники, отчеты строителей |
| Негатив | -0 ~ -2 °C | -1 ~ +2 °C (варьируется) | Слабый (вытягивает из щелей) | Может шипеть/хрипеть | Разборки в сообществе, краткие сведения об акустике |
Направление вентилятора на боковой панели рядом с GPU
| Конфигурация боковой панели | Температура процессора (Δ) | Температура графического процессора (Δ) | Примечания | Источник |
|---|---|---|---|---|
| Боковой воздухозаборник | -3 ~ -6 °C | +1 ~ +5 °C | Отлично подходит для процессора; может нагревать GPU | A/B-тестирование макетов SFF |
| Боковой выхлоп | +0 ~ +3 °C | -2 ~ -6 °C | Лучше всего подходит для GPU-базы, особенно трехслотовой. | Видеоролики и журналы строителей |
Δ показаны как типичные диапазоны; ваш пробег зависит от плотности сетки, типа кулера и расположения стола.
Практические рецепты сборки (реальные scen-ehm-сценарии)
Бесшумная сборка рабочей станции (воздушный поток в башне ITX)

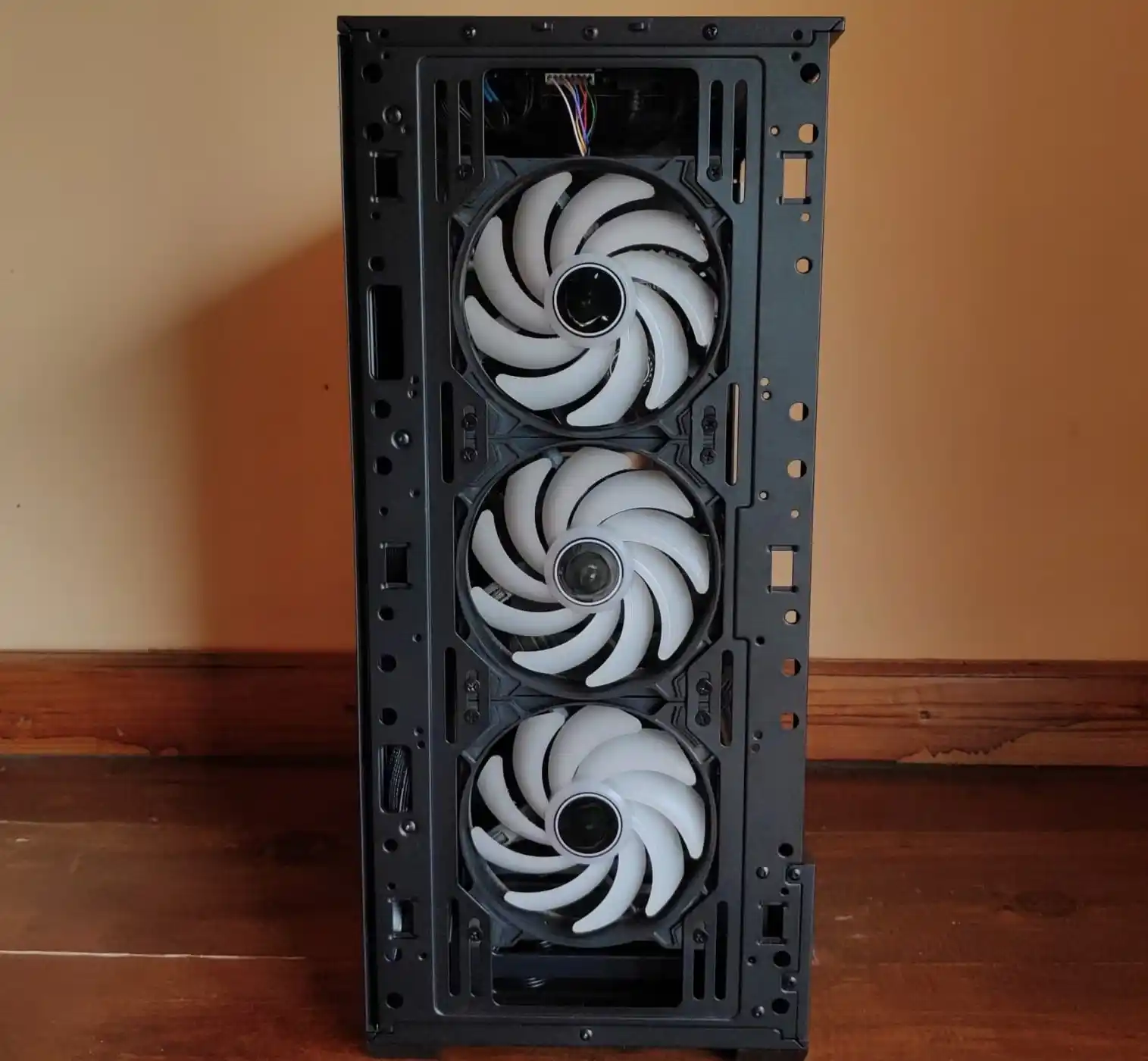

- Путь: передняя/боковая часть всасывание → задний/верхний выхлоп.
- Фанаты: статическое давление на входе (фильтр), воздушный поток вверху.
- Кривая: низкий холостой ход, плавный подъем до 70 °C, затем умеренный толчок.
- Совет: Оставьте расстояние 5-10 мм между вентилятором и сеткой; это уменьшает тональное шипение и противодавление.
SFF для LAN-вечеринок и игр (в первую очередь с GPU)
- Путь: сторона выхлоп рядом с графическим процессором; забор воздуха снизу/спереди.
- Фанаты: статическое давление на любой плотной решетке; поток воздуха там, где открыто.
- Кривая: Вентилятор GPU немного агрессивнее; корпусные вентиляторы работают более плавно.
- Совет: избегайте пучков кабелей рядом с входом GPU - это снижает эффективность лезвий.
NAS / мини-сервер для домашней лаборатории (всегда включен, чувствителен к пыли)
- Путь: передняя часть всасывание через пылевой фильтр → задний выхлоп.
- Фанаты: статическое давление на входе в каркас привода; бесшумный поток воздуха сзади.
- Кривая: сверхнизкий уровень холостого хода, длинная плоская средняя полоса; уменьшение тональных пиков.
- Совет: Фильтр по расписанию должен быть чистым; положительное давление поддерживает чистоту внутри.
Варианты установки в стойку и ITX: серверная стойка корпус ПК, корпус серверного ПК, компьютерный корпус сервер, Корпус сервера atx
IStoneCase строит оба SFF-friendly и корпуса серверного класса - удобно, если вы сочетаете настольную систему с лабораторным или локальным оборудованием. Мы производим OEM/ODM и оптовые поставки для центров обработки данных, центров алгоритмов, предприятий, малых и средних предприятий, поставщиков услуг, разработчиков, поставщиков корпусов, специалистов по работе с базами данных, исследовательских групп - да, для всего стека.
- серверная стойка корпус ПК - когда вам нужны аккуратные кабельные каналы, воздушный поток спереди и сзади и устойчивость при монтаже на рейку.
- корпус серверного ПК - классические компоновки с вместительными воздуховодами для кулеров корпоративного класса.
- компьютерный корпус сервер - гибкие отсеки для систем с большим объемом памяти, фильтры на входе, которые не задыхаются.
- Корпус сервера atx - Платы ATX, длинные GPU, реальное пространство для воздушного потока.
- корпус для монтажа в стойку - Прямой поток воздуха и удобные петли для обслуживания.
- Корпус ITX - Компактность, но не теснота; вентиляция боковых стенок, которая действительно выстраивается в линию.
- Серверный корпус с графическим процессором - Карты с высоким уровнем TDP нуждаются в направляющей пленуме и коротком выхлопном тракте.
- Устройства NAS - Зоны давления в картере привода и контроль вибрации для работы в режиме 24/7.
Почему IStoneCase: “IStoneCase - ведущий в мире производитель OEM/ODM-решений для GPU/серверных корпусов и шасси для систем хранения данных”. Мы предоставляем высококачественные серверные шкафы, Устройства NAS, и на заказ OEM/ODM решения, разработанные для обеспечения производительности, долговечности и отвечающие вашим потребностям. Если вы покупаете большой объем или вам нужен специальный вырез/салазки/перегородка для воздушного потока, мы говорим на этом языке.
Контрольные списки, которые можно скопировать и вставить
Быстрый аудит воздушного потока SFF (5 минут)
- Нарисуйте стрелки: куда поступает холодный воздух, откуда выходит горячий?
- Ограничения по количеству: фильтры, мелкие сетки, клетки → назначить статическое давление там фанаты.
- Установите давление на нейтральный → слегка положительный.
- Сдвоенные вентиляторы со смещением 20-40 ОБ/МИН чтобы уничтожить шум при ударах.
- Прислушайтесь к боковой панели: если “свистит”, добавьте расстояние или уменьшите плотность решетки.
Когда термы все еще выглядят неважно
- Переверните боковой вентилятор (всасывание ↔ выхлоп) в зависимости от рабочей нагрузки.
- Подправьте кривую вентиляторов GPU; немного опустите вентиляторы корпуса, чтобы прекратить турбулентное перемешивание.
- Перенаправьте самый толстый пучок кабелей в сторону от концентратора вентилятора.
- Проверьте свободное пространство стола; чехлы должны дышать сбоку/снизу.
Как это влияет на стоимость бизнеса (OEM/ODM и масштабирование)
- Воспроизводимая акустика: Чистый воздушный поток + предсказуемые кривые вентилятора означают меньшее количество обращений в службу поддержки (“мой блок громкий!”).
- Дисциплина "Пыль": Небольшое положительное давление и легкосъемные фильтры сокращают время простоя.
- Нестандартные панели и направляющие: IStoneCase может добавить направляющие, Перегородки или перфорация, подобранная с учетом особенностей вашего кулера. кривая статического давления-Именно в этом случае OEM/ODM будет полезен для автопарков.
- Смешанные флоты: Пограничные узлы ITX + стоечные внутренние модули? Сохраняйте логику воздушных потоков одинаковой, чтобы операторы не переучивались для каждого шасси.
Еще одна таблица: выбор вентиляторов по размещению
| Размещение | Препятствие | Рекомендуемый тип вентилятора | Почему это работает |
|---|---|---|---|
| Переднее/боковое всасывание за пылевым фильтром | Высокий | Статическое давление | Проходит через фильтр/гриль без задержек |
| Верхняя вытяжка (открытая сетка) | Низкий | Поток воздуха | Перемещение большего объема при более низком тоне |
| Сэндвич с GPU (плотный зазор) | Высокий | Статическое давление | Поддерживает поток в стесненных условиях. |
| Задний выхлоп (открытый) | Низкий | Поток воздуха | Более тихий при том же CFM |
