У вас есть небольшая серверная комната, которая вдруг перестала быть маленькой.
Задания на обучение искусственному интеллекту продолжают стоять в очереди, хранилища продолжают расти, и кто-то уже установил один дополнительный коммутатор на шасси “на всякий случай”. Вы знаете, что это “пока” никогда не закончится.
При масштабировании от пары стоек до настоящего корпоративного помещения, расположение шасси перестает быть косметическим выбором. От этого зависит время бесперебойной работы, счет за электроэнергию и то, насколько сердитой будет ваша дежурная команда в 3 часа ночи.
Ниже я расскажу о ключевых точках компоновки, приведу несколько примеров в реальном стиле и покажу, как оборудование IStoneCase вписывается в эту головоломку.
Основы компоновки шасси для масштабирования серверной комнаты предприятия
Когда вы растете, обычно в первую очередь взрываются три вещи:
- Тепло - Ящики с GPU и плотные системы хранения быстро готовят комнату.
- Мощность - Цепи, которые еще вчера были “в порядке”, начинают срабатывать.
- Накладные расходы - Никто не помнит, какой кабель куда идет и в какой стойке что лежит.
Поэтому ваша схема шасси должна отвечать на несколько простых, но жестоких вопросов:
- Может ли воздух двигаться по чистому пути спереди назад через каждый корпус серверного ПК?
- Имеет ли каждая стойка нормальную плотность мощности, или один ряд представляет собой “вулкан GPU”?
- Может ли кто-нибудь поменять диск или GPU за пять минут, не ползая по полу?
Если макет не может ответить на эти вопросы, покупка дополнительных коробок только добавит хаоса.
Планирование воздушных потоков и горячих/холодных проходов при компоновке корпуса серверного ПК

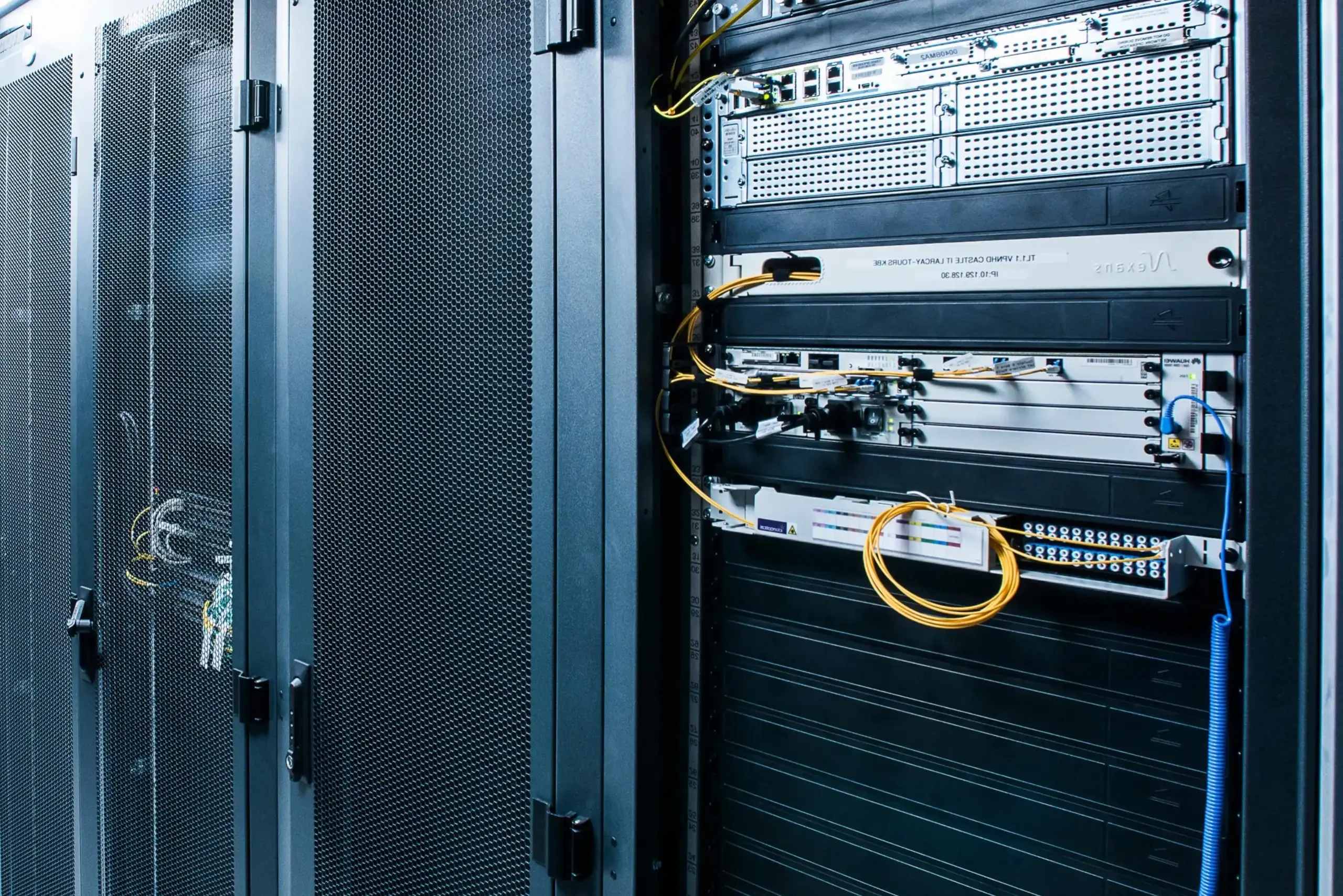

ориентация и воздушные потоки в корпусе серверной стойки
Начните со скучной части: Все шасси должны быть направлены в одну сторону.
- Передняя часть = холодный проход
- Задняя часть = горячий проход
Это звучит очевидно, но если добавить еще одну серверная стойка корпус ПК В спешке легко перевернуть его “только для того, чтобы уместить кабели”. Затем один блок начинает высасывать горячий воздух из другого, и ваши модные GPU начинают дросселировать.
Практические советы по обдуву:
- Стандартизируйте поток воздуха спереди назад для каждого компьютерный корпус сервер.
- Заполняйте пустые U-пробелы пробелами, а не “мы используем это позже”. Горячий воздух любит короткие пути.
- Держите сетевое оборудование в той же ориентации, что и серверы. Боковые устройства - это магнит для горячих точек.
- Не ставьте боксы с GPU с высоким TDP на самый верх стойки, если конструкция охлаждения не позволяет этого сделать.
Представьте, что комната с 4 стеллажами разрастается до 10 стеллажей. Если вы с первого дня придерживаетесь чистого расположения горячих и холодных проходов, добавление новых Серверный корпус с графическим процессором Ощущение, что вы собираете Lego. Если вы смешиваете направления, каждая новая стойка кажется хирургической операцией.
Плотность мощности, нагрузка на GPU и размещение шасси в каждой стойке

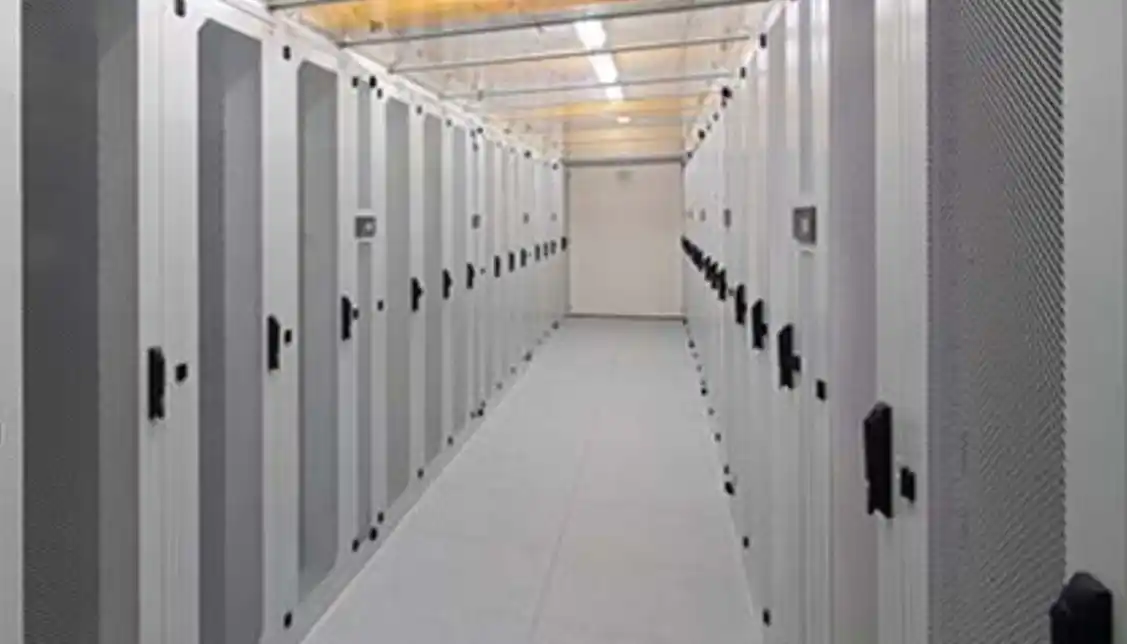

плотность и мощность серверов в компьютерном корпусе на стойку
Далее подумайте о том. мощность и плотность, а не только общее пространство U.
Несколько быстрых правил (никаких жестких цифр, только логика):
- Сгруппируйте самые тяжелые корпуса GPU и систем хранения в ряды “высокой плотности”.
- Легкие роли (пограничные службы, мониторинг, небольшие ВМ) размещайте в стойках с “нормальной плотностью”.
- Не заполняйте все U только потому, что стойка физически позволяет это сделать. Охлаждение и мощность будут препятствовать этому.
Пример:
- Стойка A: 4× 6U GPU-системы для глубокого обучения, 2× 2U узлы хранения данных.
- Стойка B: более легкая 1U/2U корпус серверного ПК устройства для веб, API, шлюзов.
Обе стойки “полные”, но стойке A требуется больше охлажденного воздуха и резервного питания. Когда вы планируете расположение, вы относитесь к ним по-разному.
Ассортимент IStoneCase (от 1U до 6U серверный шкаф, а также модели, оптимизированные для работы с графическим процессором) позволяет смешивать GPU-тяжелые и Тяжелые для хранения Вместо случайной укладки коробок контролируемым образом.
Кабельная разводка, направляющие шасси и удобство обслуживания
Глубина корпуса сервера atx, рельсы и дружественное обслуживание
Хорошая планировка - это не только воздух и ватты. Это еще и люди.
Если вы не можете вытащить корпус для замены вентилятора из-за слишком коротких кабелей или отсутствия направляющих, такая схема уже “сломана”, даже если технически все работает.
Ключевые детали, которые не стоит упускать:
- Матч глубина шасси и глубину стойки. Глубокий Корпус сервера atx Если вы будете висеть на неглубокой стойке, это приведет к неприятностям.
- Используйте надлежащие направляющая шасси чтобы можно было выдвинуть коробку без переподключения половины стойки.
- Раздельные пути питания и передачи данных. Разные стороны или разные вертикальные менеджеры, особенно для плотных серверная стойка корпус ПК установки.
- Наклейте ярлыки на кабели, как будто завтра вы все забудете. Потому что так и будет.
Небольшая история из практики: многие команды думают “мы установим рельсы позже”. Позже это превращается в “мы не можем убрать это шасси без простоя, поэтому мы живем с этим”. Встраивание рельсов в начальную схему избавляет вас от этой боли.
Соответствие типов шасси реальным рабочим нагрузкам и планировке помещений
Вы не просто выбираете случайные металлические коробки. Каждый форм-фактор решает несколько иные задачи. Вот простая схема, которую вы можете адаптировать:
| Слой / Использование | Типичный тип шасси | Ориентация макета | Подходящее снаряжение IStoneCase |
|---|---|---|---|
| Обучающие узлы на базе GPU/ИИ | 4U-6U с высоким потоком воздуха компьютерный корпус сервер | Охлаждение спереди и сзади, прочные направляющие, место в горячем коридоре для замены GPU | Серия серверных корпусов GPU (4U/5U/6U) |
| Общие вычисления (веб, API, VM) | 1U-3U корпус серверного ПК | Большое количество узлов на стойку, общие блоки PDU, стандартные направляющие | Серверные корпуса 1U/2U/3U |
| Хранилище большой емкости | Шасси 3U-6U с фронтальной загрузкой и горячей заменой | Удобный доступ к дискам из холодного прохода, низкая вибрация, большое количество вентиляторов | Шасси 4U/6U, ориентированное на хранение данных |
| Отделение / настенное пространство | Настенный чехол стили | Безопасное планирование кабельных вводов на небольшой глубине | Модели для настенного монтажа с 2-7 слотами |
| Резервное копирование краев / малый офис | Компактный Корпус ITX + Устройства NAS | Тихий, легко размещается, простая прокладка кабелей | Корпуса ITX, шасси NAS с 4-12 отсеками |
Потому что IStoneCase охватывает Серверный корпус GPU, серверный корпус, корпус для монтажа в стойку, корпус для монтажа на стену, устройства NAS, корпус ITX и направляющие, Вы можете оставаться в рамках одного производителя и при этом смешивать форматы для различных рабочих нагрузок и физических зон.
Пример контрольного списка расположения шасси для помещения растущего предприятия
Когда вы будете планировать следующий ряд стоек, сделайте примерно следующее:
| Вопрос | Что вы проверяете | Типичное решение с использованием IStoneCase |
|---|---|---|
| Чистый ли поток воздуха? | Все ли шасси расположены спереди назад? Есть ли зазоры без заготовок? | Используйте подходящие модели для монтажа в стойку и заполните пустые U-образные слоты, чтобы остановить рециркуляцию. |
| Сбалансирована ли мощность? | Одна “стойка GPU” тянет больше других? | Распределите коробки с графическим процессором по нескольким серверная стойка корпус ПК ряды или переместите более легкую передачу в этот ряд. |
| Можем ли мы обслуживать в прямом эфире? | Можно ли выдвинуть шасси, не отсоединяя ничего? | Добавить или обновить направляющая шасси комплекты, чтобы тяжелые единицы были на рельсах, а не только спереди. |
| Соответствуют ли форм-факторы рабочим местам? | Небольшие сервисы занимают огромные корпуса 4U, а хранилище тесно? | Переместитесь в более плотное помещение 1U/2U корпус серверного ПК для легких рабочих нагрузок; сохраните глубину 4U/6U для хранения данных / GPU. |
| Ясны ли пути развития? | Куда направляются следующие 6-12 месяцев узлов? | Оставьте половину стойки для дополнительного Серверный корпус с графическим процессором или шасси NAS вместо того, чтобы заполнять его случайным оборудованием. |
Выполните этот контрольный список, прежде чем покупать следующую партию. Это дешевле, чем переделывать всю комнату за год.
Как IStoneCase вписывается в масштабируемую стратегию компоновки шасси
Давайте увяжем это с вашими реальными решениями о покупке.
- Вам нужно Коробки, оптимизированные для работы с графическим процессором для искусственного интеллекта и высокопроизводительных вычислений? IStoneCase's компьютерный корпус сервер В линейке представлены варианты 4U/5U/6U с мощным воздушным потоком и несколькими слотами PCIe, которые подходят для размещения в горячих и холодных проходах и стойках с высокой плотностью графических процессоров.
- Вам нужны “скучные, но надежные” вычислительные системы и системы хранения данных для корпоративных рабочих нагрузок? Сайт корпус серверного ПК и корпус для монтажа в стойку Линейки охватывают 1U-6U, поэтому вы можете подобрать для каждой роли подходящую площадь, а не переборщить или недоборщить.
- У вас есть комнаты для работы с краями, небольшие лаборатории или зоны разработки? Используйте компактные Корпус ITX плюс Устройства NAS чтобы поддерживать порядок, не таская за собой полные стеллажи.
- Вы заботитесь о долгосрочных операциях, а не просто о “ботинках”? Добавьте надлежащий направляющая шасси чтобы ваши техники могли работать быстро, когда что-то выходит из строя.
Поскольку IStoneCase специализируется на OEM/ODM и оптовых заказах, вы можете стандартизировать одно семейство шасси на роль вместо того, чтобы смешивать десять брендов. Это делает ваш повторяемость компоновки шассиОдинаковая глубина, одинаковый воздушный поток, одинаковая схема крепления, одинаковая прокладка кабелей. Меньше неожиданностей, меньше риска, меньше вопросов “кто заказал эту странную коробку?”.
